先端内外面突起付き鋼管杭 × 拡大根固め杭工法（TN-X）

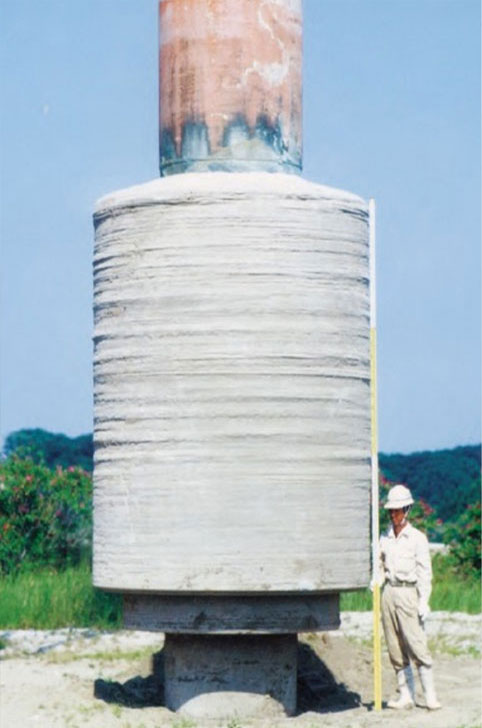

高い強度・変形性能を有する「鋼管杭」の先端に「拡大根固め部」を設けることで得られる高い支持力性能を活かして、
中高層建築物の基礎工事のトータルコスト削減、工期短縮を実現するソリューションです。

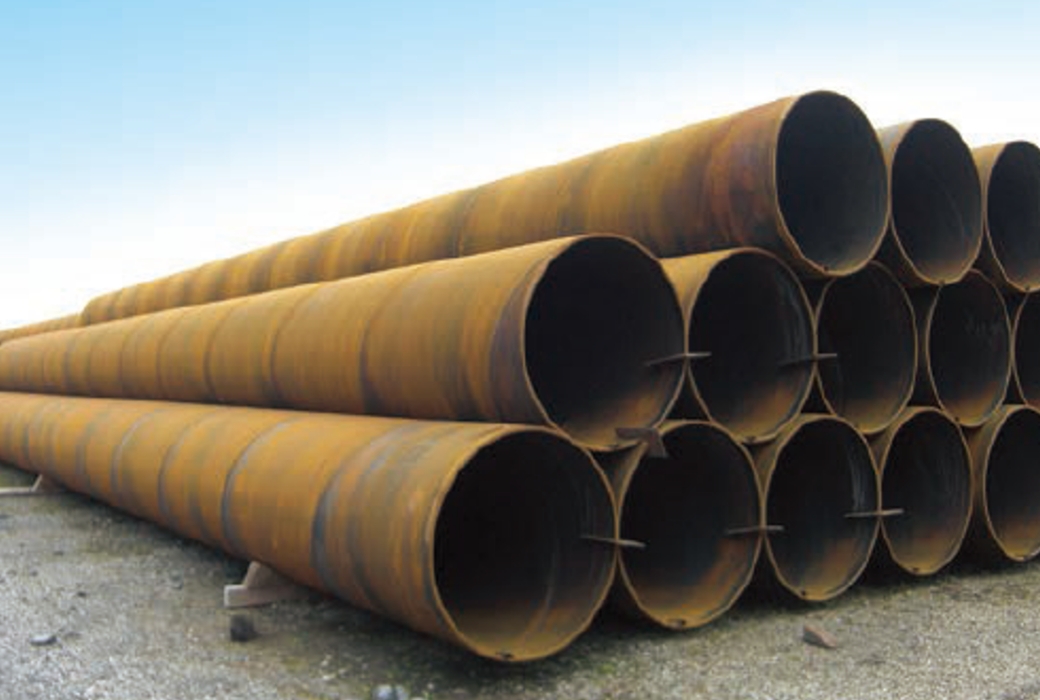

先端内外面突起付き鋼管杭

拡大根固め杭工法

拡大根固め杭工法
（TN-X工法）

（国土交通大臣認定　TACP-0171、TACP-0172）
（ベターリビング一般評定　CBL FP003-08、CBL FP002-10）

※それぞれのメリット詳細はアイコンをクリック

高い支持力性能と変形性能を活かして、建築基礎工事全体のコスト削減、工期短縮を実現

杭本数の削減

高支持力性能を活かして杭本数を減らし、フーチングのコンパクト化が可能です。
これにより、総コスト低減、工期短縮、環境負荷低減を実現します。

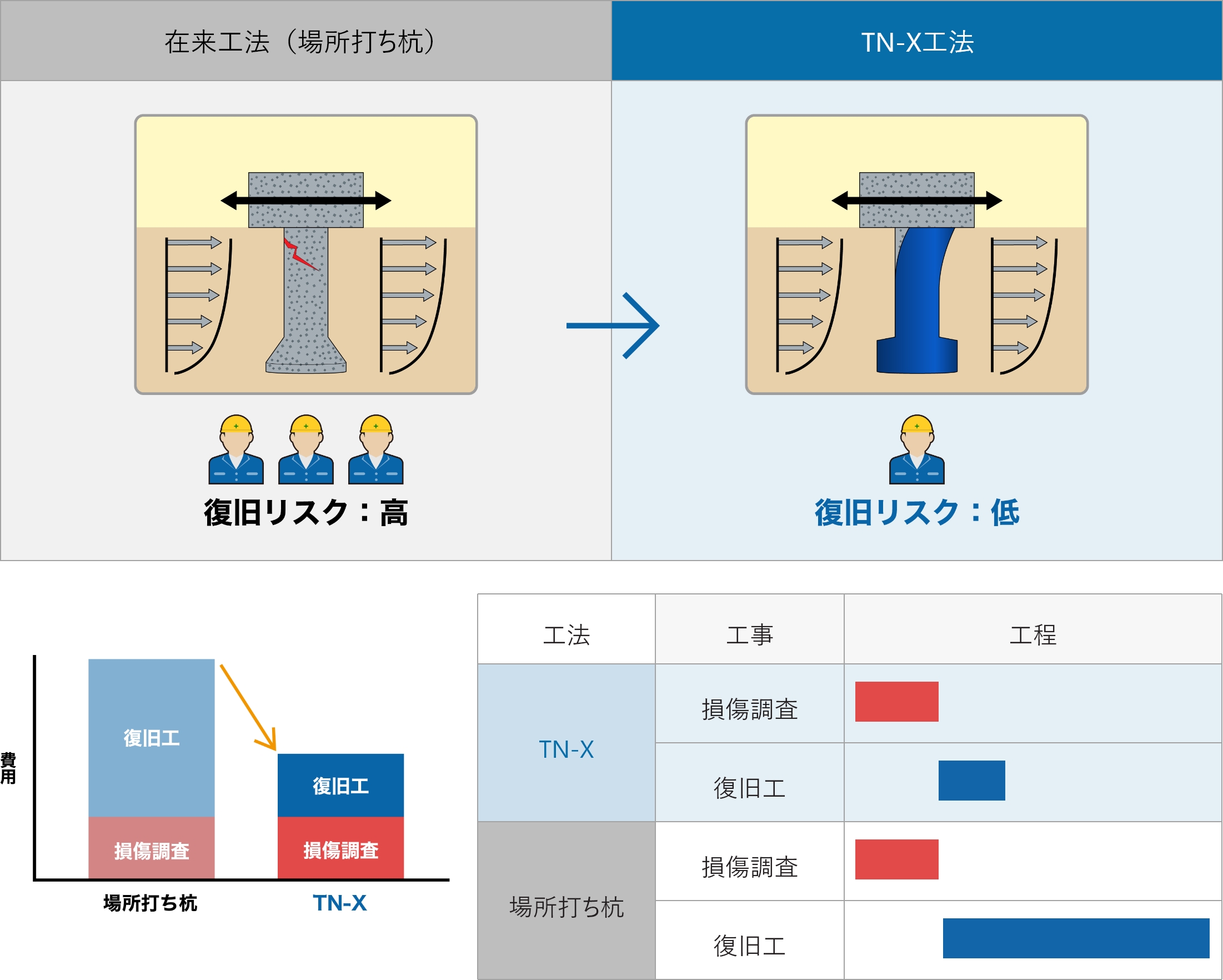

大地震への適応

高い変形性能を活かして大地震のエネルギーを効率的に吸収し、脆性的な破壊を抑制します。
これにより、高いレベルでの安全性を確保するとともに、
復旧にかかるコスト削減および工期短縮を実現します。

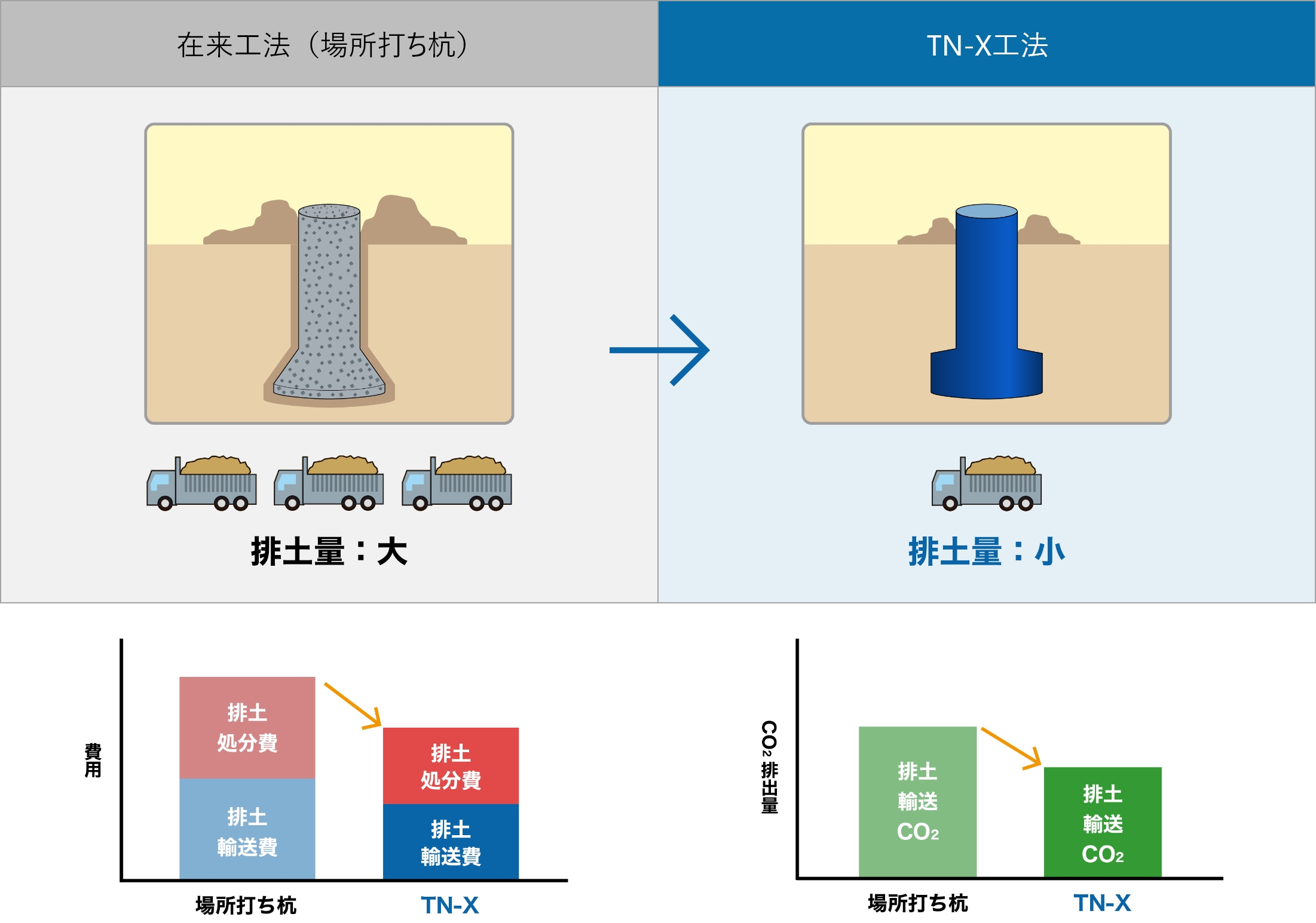

低排土施工

発生残土が少ないため土砂搬出ダンプ数を削減可能となり、総工費低減や環境負荷低減を実現します。

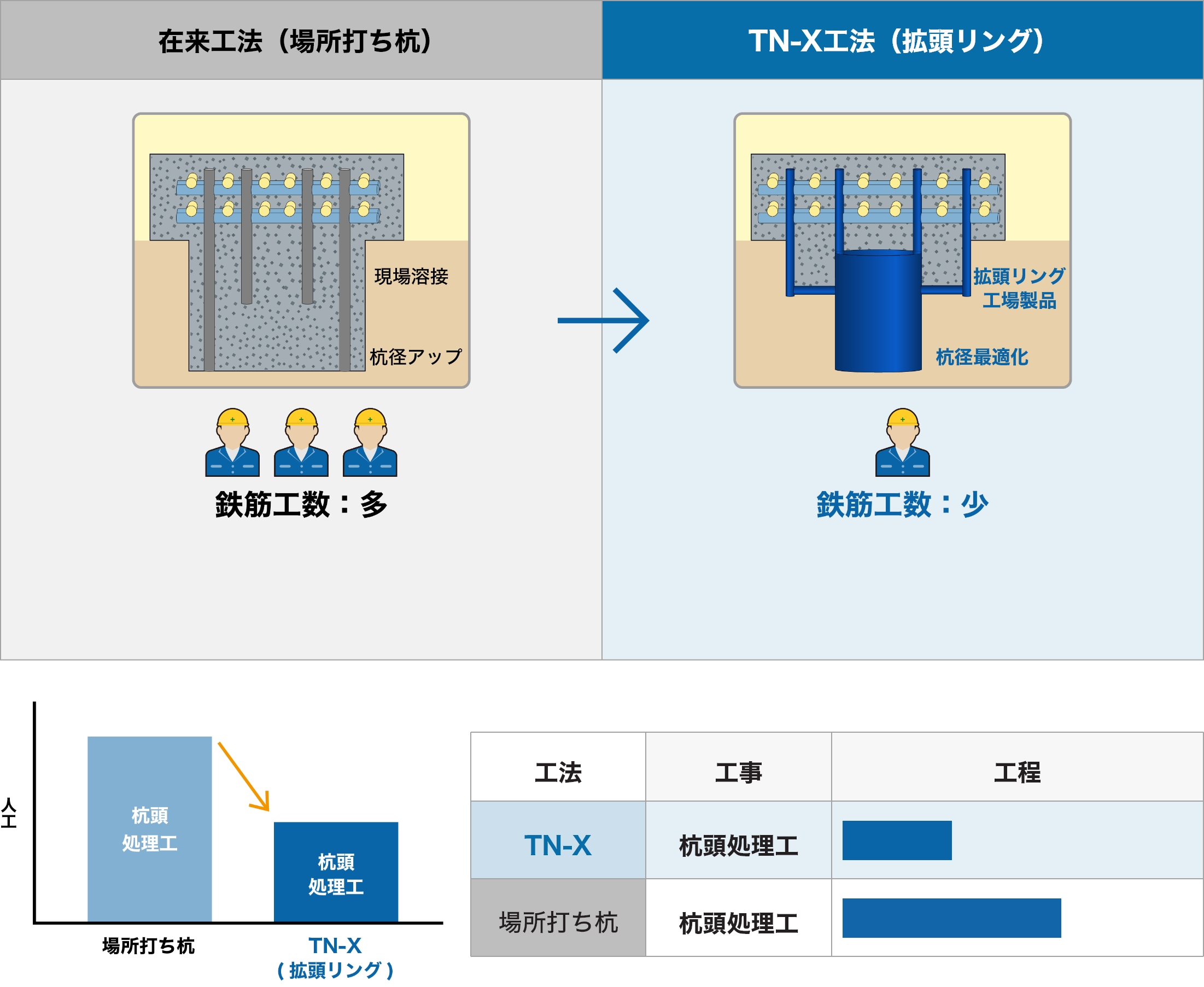

杭頭処理軽減（拡頭リング工法^®）

プレファブ拡径部材を杭頭に設置（拡頭リング工法）することで、杭頭接合部の耐力を向上させることができます。
これにより、基礎梁接合部の過密配筋回避のために杭径を拡大する必要もなくなる上、
定着鉄筋の現場溶接工の省略を可能とし、工期短縮と省力化を実現します。

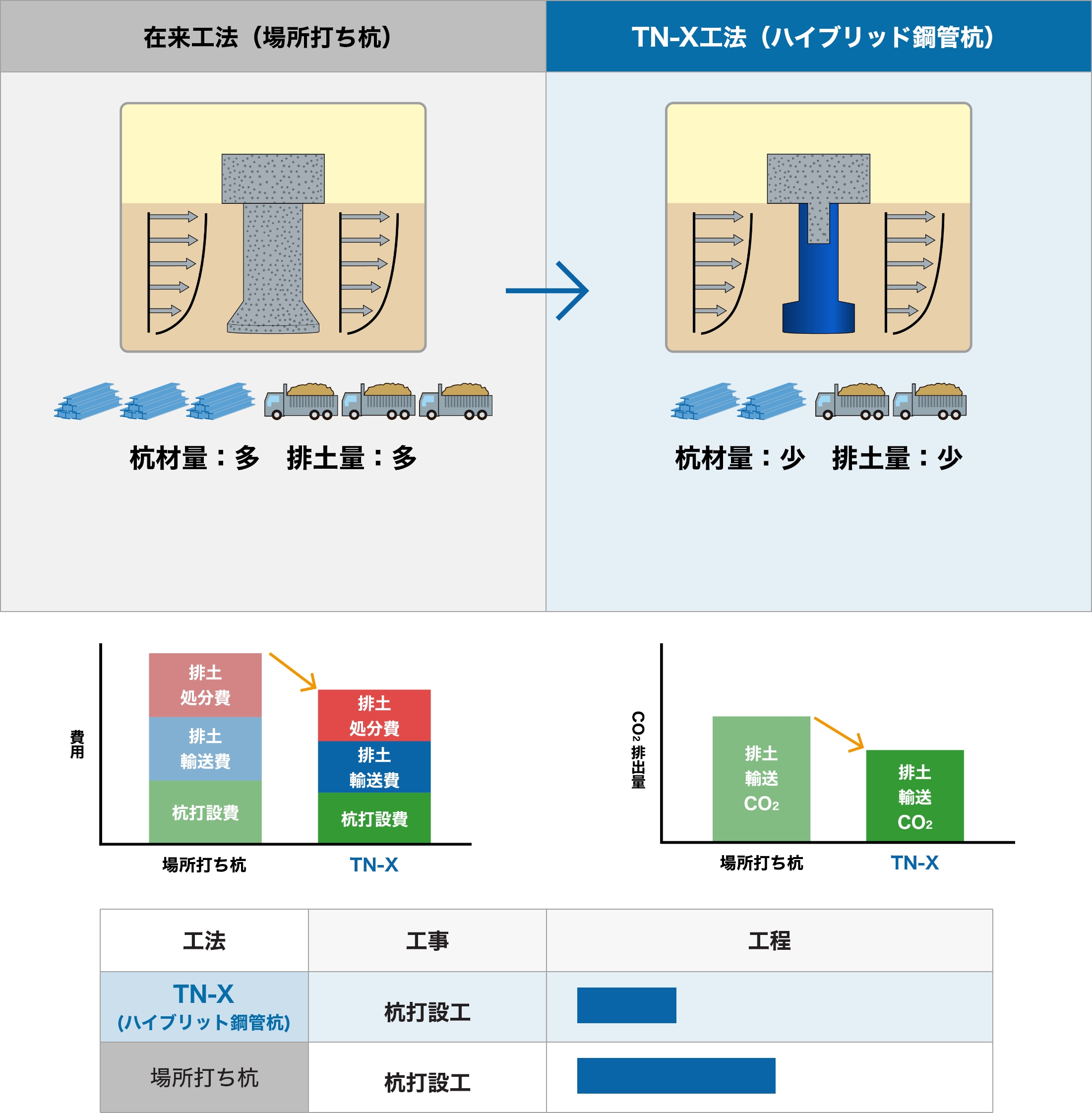

杭径の最適化（ハイブリッド鋼管杭工法）

杭体に大きな曲げモーメントが作用する杭上部を充填コンクリートとの合成構造化することで、
過度な杭径アップを避けた杭全体の最適設計を可能とし、総工費削減、工期短縮、環境負荷低減を実現します。

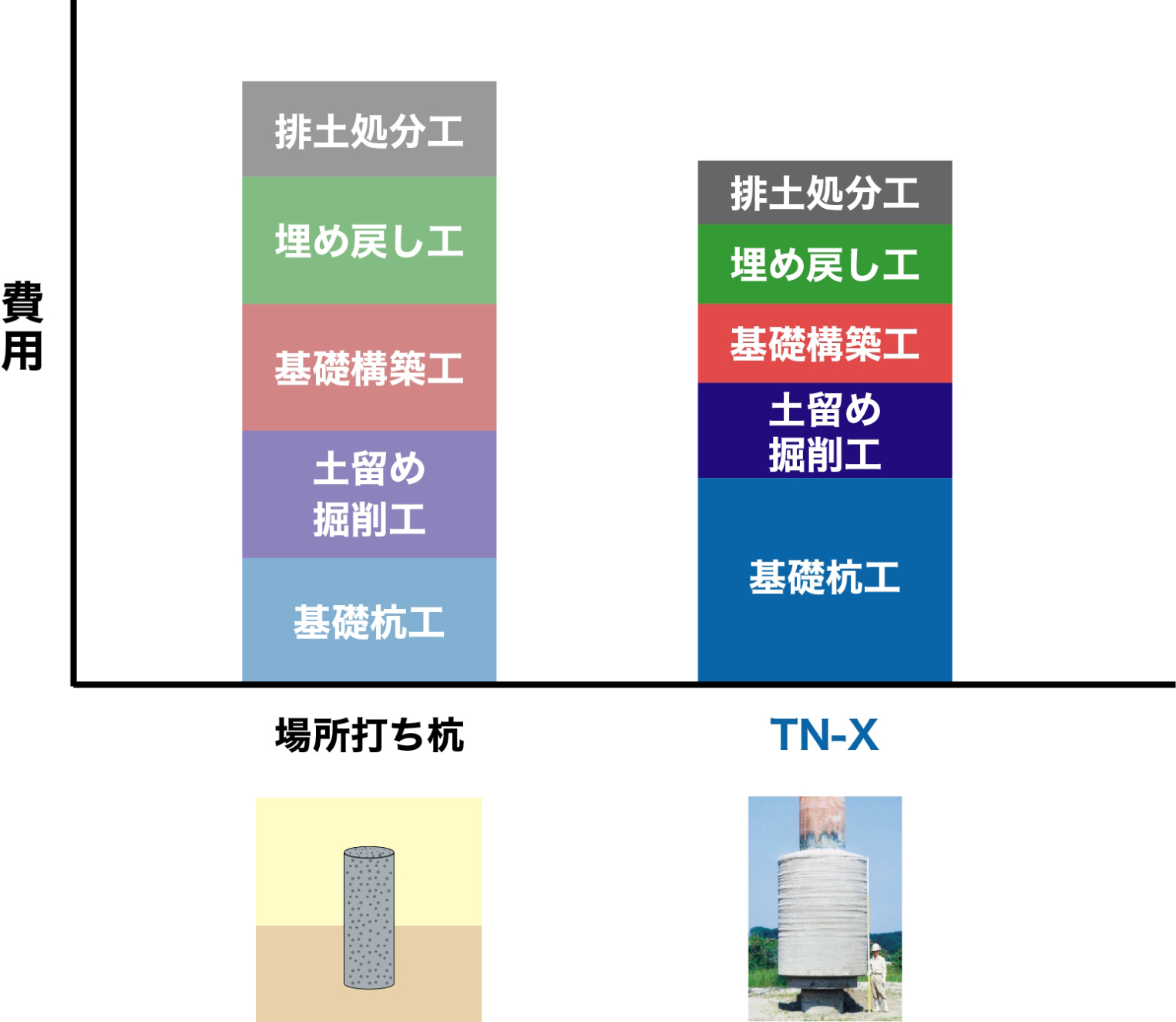

総コスト比較イメージ

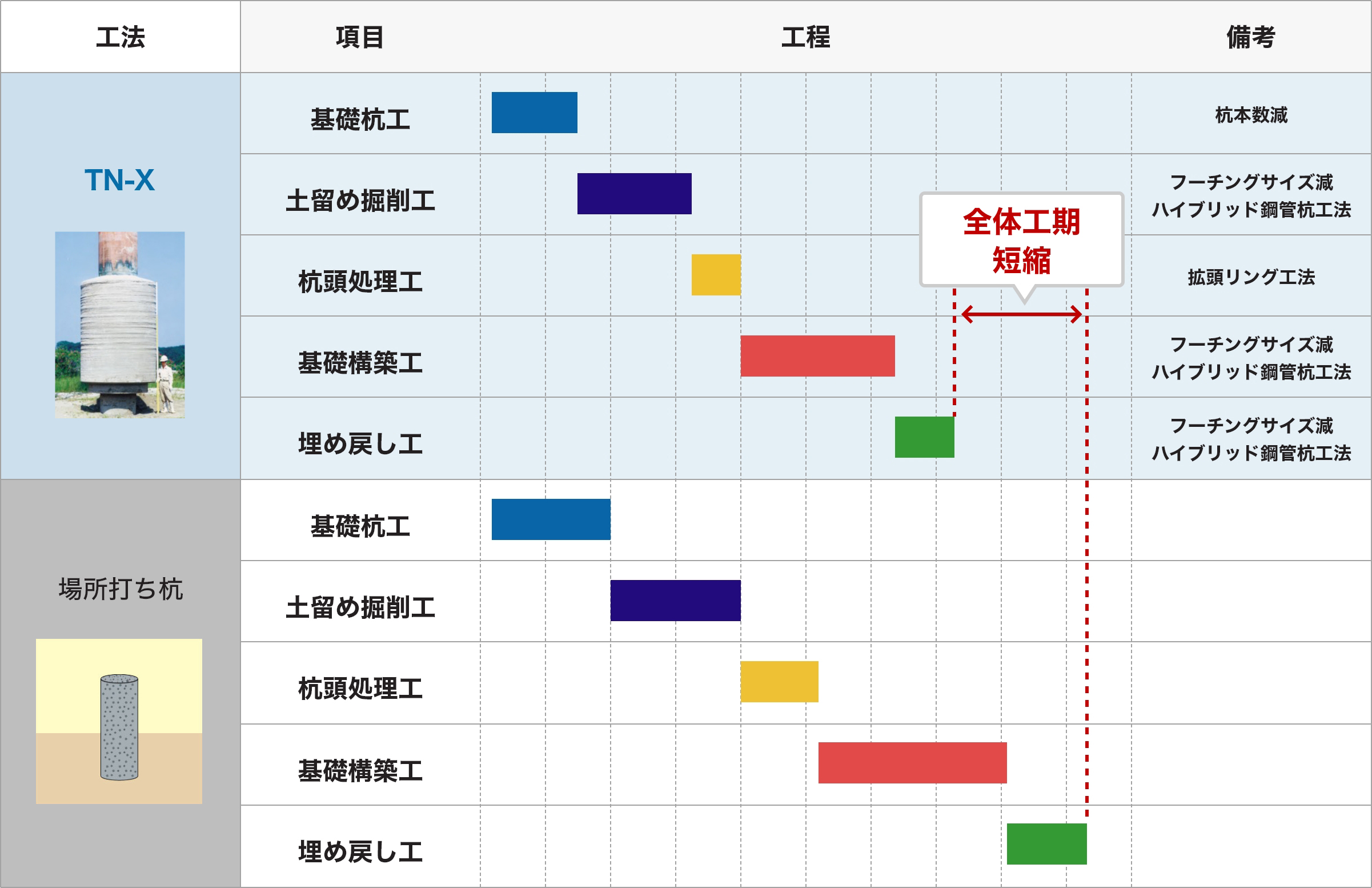

工期比較イメージ

本工法の位置付け

				TN-X	NSエコパイル	ガンテツ
適用分野				建築	建築/土木	土木
特徴				超高先端支持力	省スペース施工低騒音/低振動排土レス/ セメントレス斜杭	高先端支持力高周面摩擦力礫径150mm対応
こんなときにおススメ				建築基礎で杭本数を減らしたい	周辺環境への影響を減らしたい	土木基礎で杭本数を減らしたい
地盤条件	支持層までの状態	中間層に礫がある	礫径 50mm以下	〇	〇	〇
			礫径 50～100mm	△	〇	〇
			礫径 100～150mm	×	△	〇
			礫径 150mm以上	×	×	△
	支持の状態	土質	砂・砂礫（30≦N）	〇	〇	〇
			粘性土（20≦N）	×	△	△
			軟岩・土丹	×	△	〇
			硬岩	×	×	×
		傾斜		△	〇	△
	地下水	湯水量が極めて多い		〇	〇	△
		地表より2m以上の被圧地下水		×	〇	△
		流速3m/min以上		×	〇	△
支持形式		支持杭		〇	〇	〇
支持形式		摩擦杭		×	×	〇
施工条件	水上施工			△	〇	△
	作業空間が狭い			△	〇	△
	斜杭			×	〇	×
	周辺環境	振動騒音対策		〇	〇	〇
		隣接構造物に対する影響		〇	〇	〇
		排土		△	〇	△

詳細を見る

ProStructでは、既存のパッケージのみならず、そのパッケージを基にしたニーズに合わせた技術協力が可能です。
導入ご検討される際は、ぜひご相談ください。
