鋼管杭 × ソイルセメント柱（ガンテツパイル®）

鋼管杭 × ソイルセメント柱（ガンテツパイル^®）

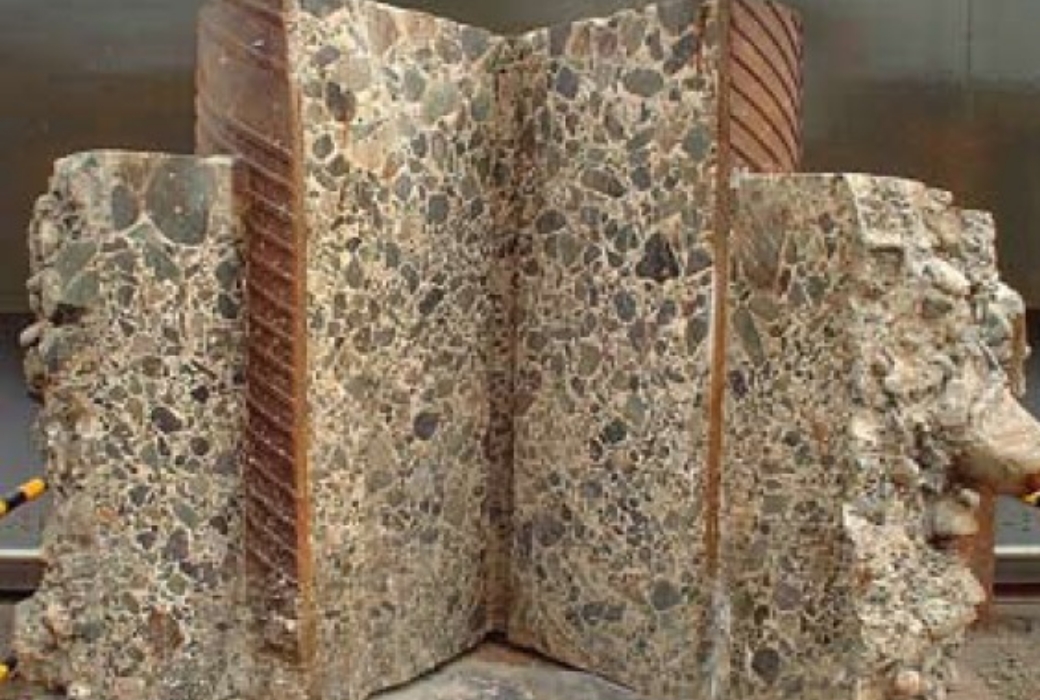

高い強度・変形性能を有する「鋼管杭」と「固化体（ソイルセメント柱）」を鋼管の外面突起により一体化することで
得られる高い支持力性能を活かして、基礎工事のトータルコスト削減、工期短縮を実現するソリューションです。

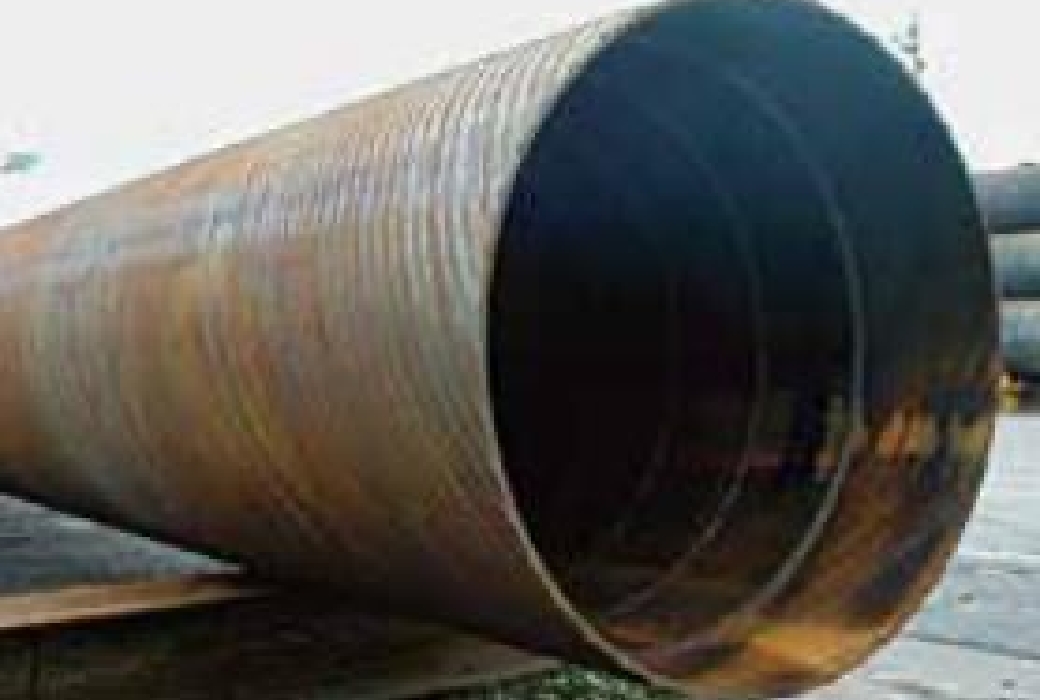

鋼管杭（外面突起付き鋼管）

ソイルセメント柱一体化（ガンテツパイル®工法）

ソイルセメント柱一体化
（ガンテツパイル^®工法）

（国土技術研究センター技審証15号、旧建設大臣認定東住指発第485号）

※それぞれのメリット詳細はアイコンをクリック

高い支持力性能を活かして、工事全体のコスト削減、工期短縮を実現

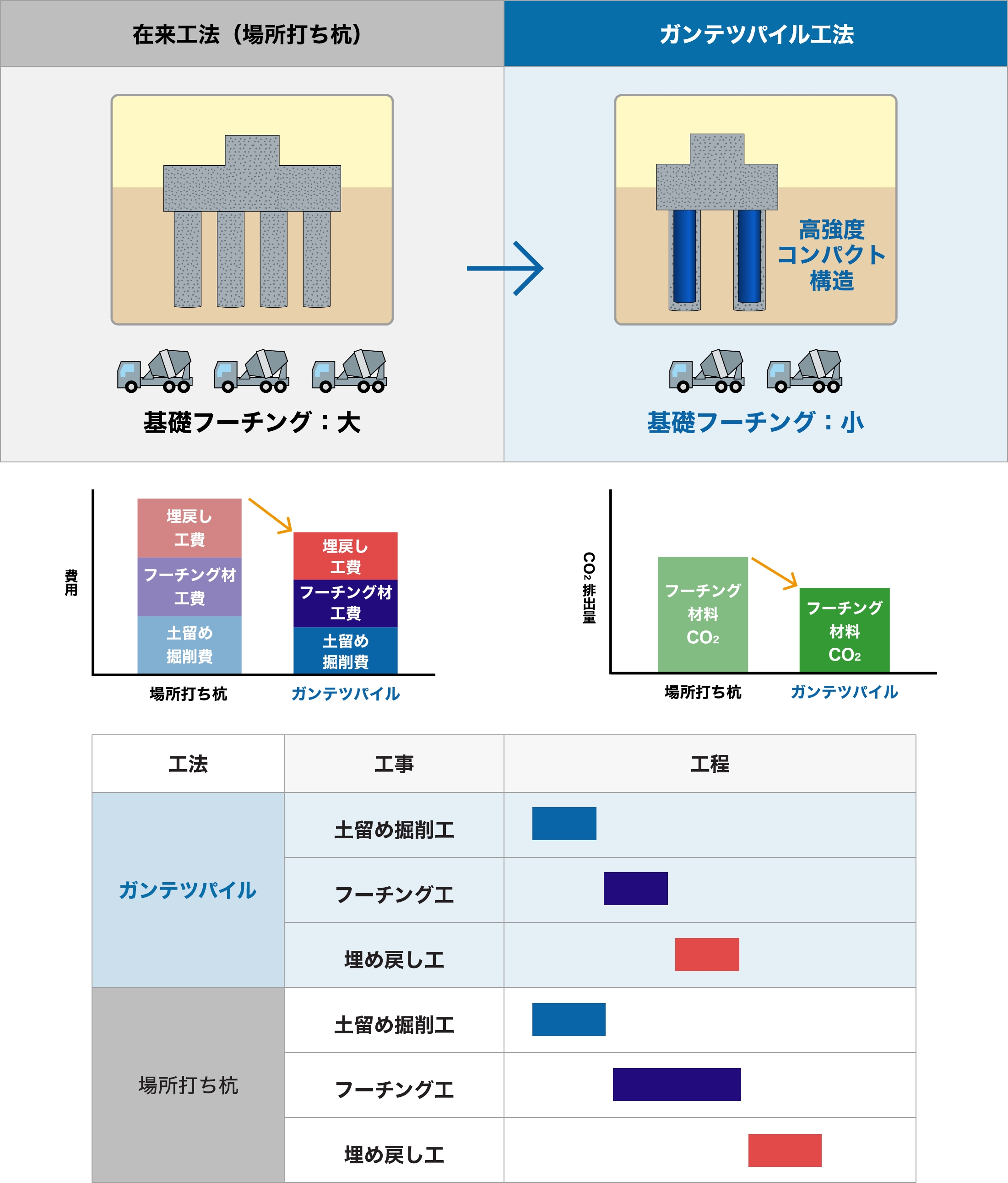

フーチングのコンパクト化

高支持力性能を活かして杭本数を減らし、フーチングのコンパクト化が可能です。
これにより、総コスト低減、工期短縮、環境負荷低減を実現します。

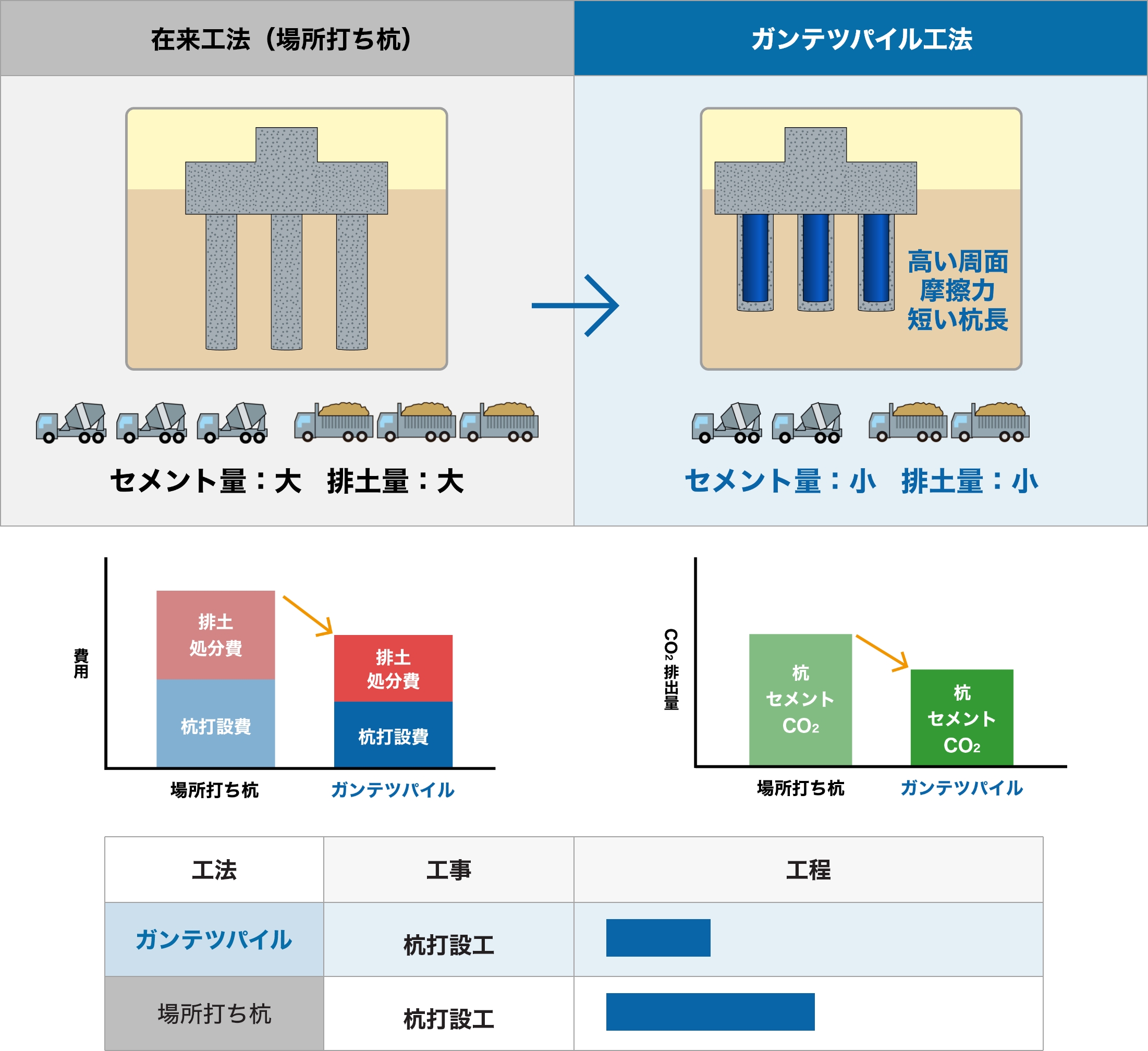

摩擦杭への適用

杭基礎としての摩擦杭適用は、道路橋示方書などでも広く認められています。
本工法は、高い周面摩擦力を活かして杭長を短くすることが可能です。
これにより、総コスト低減、工期短縮、環境負荷低減を実現します。

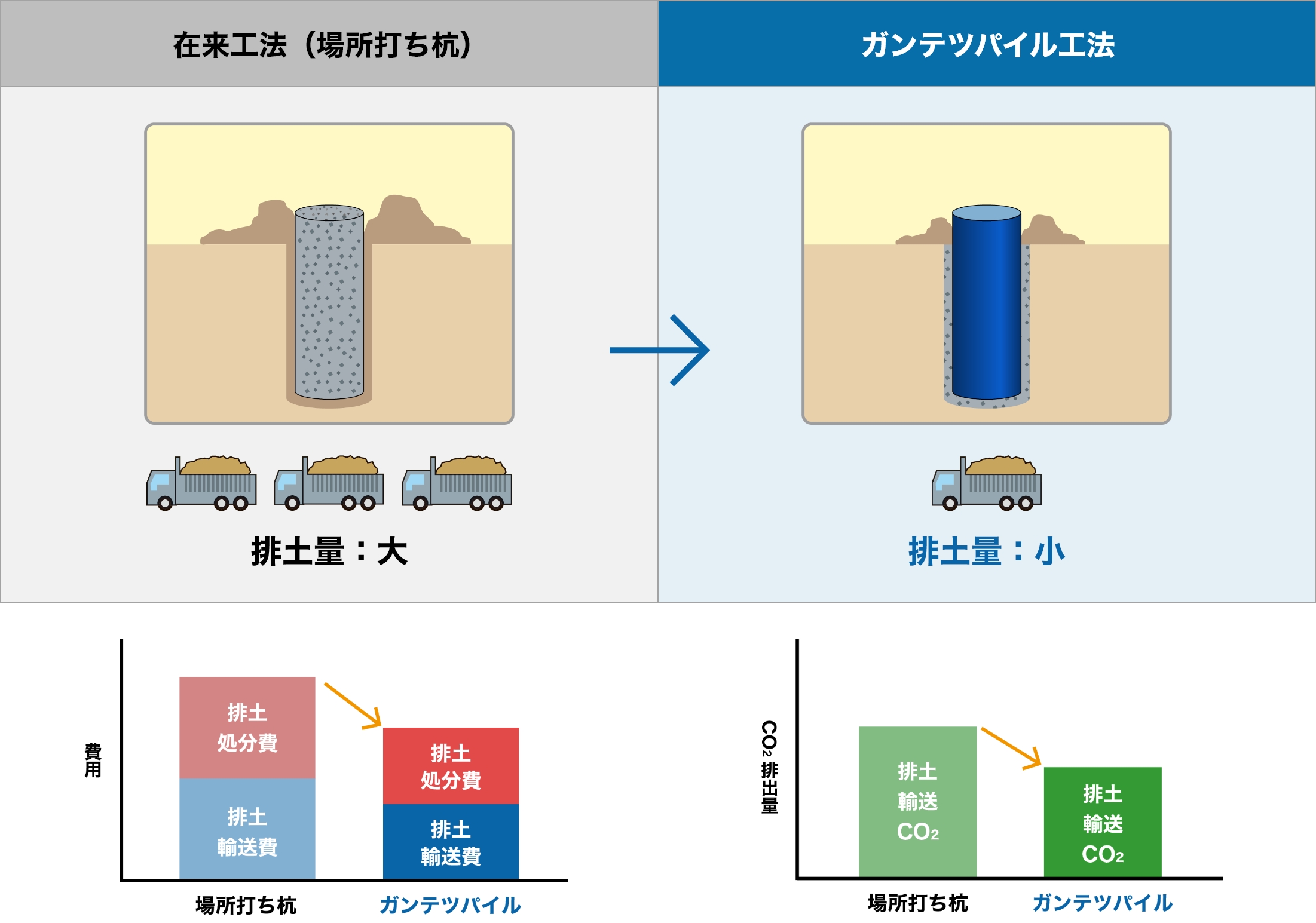

低排土施工

掘削土砂を活用してソイルセメント固化体を構築するため、発生残土が少なくなり、総工費低減や環境負荷低減を実現します。

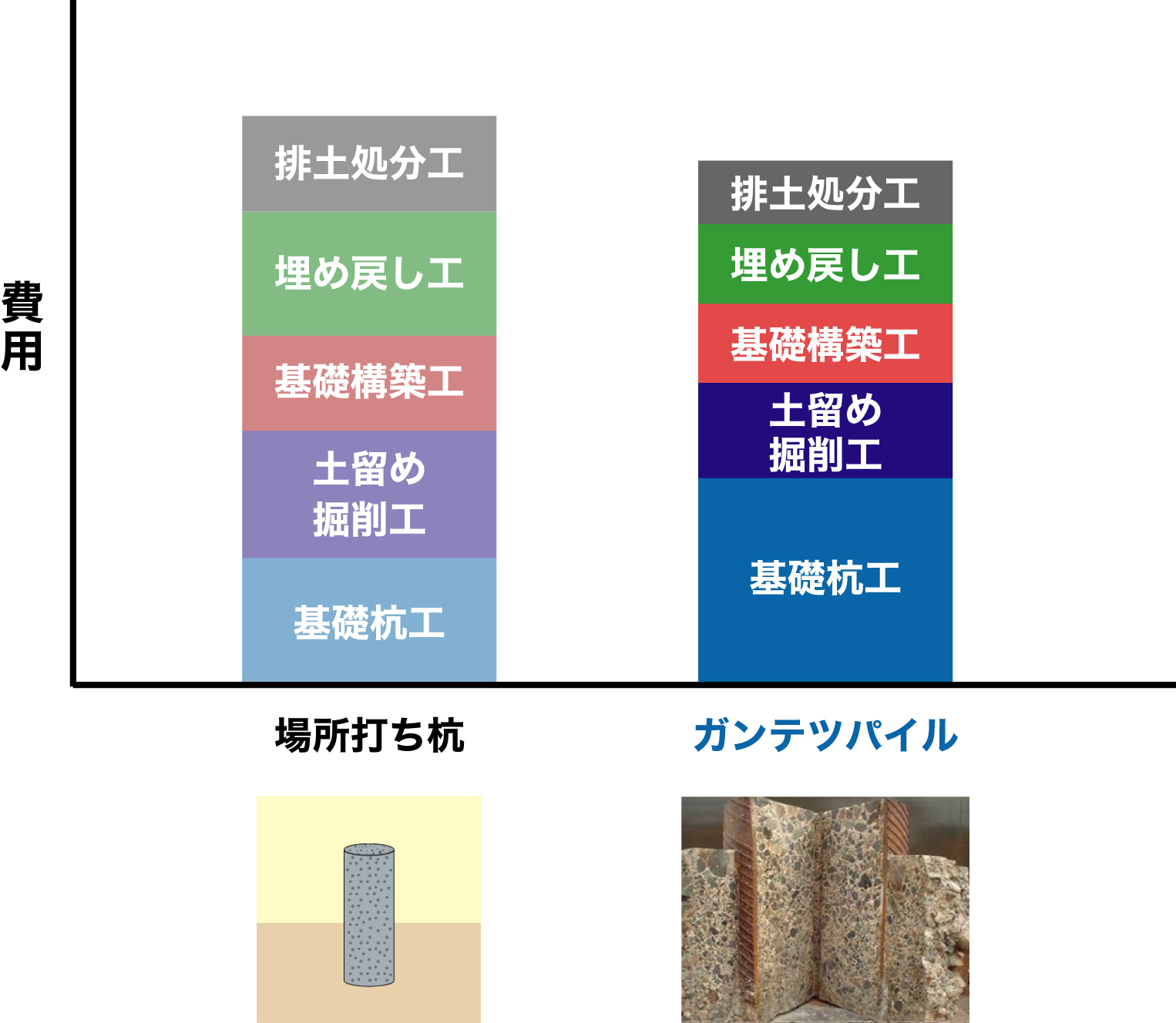

総コスト比較イメージ

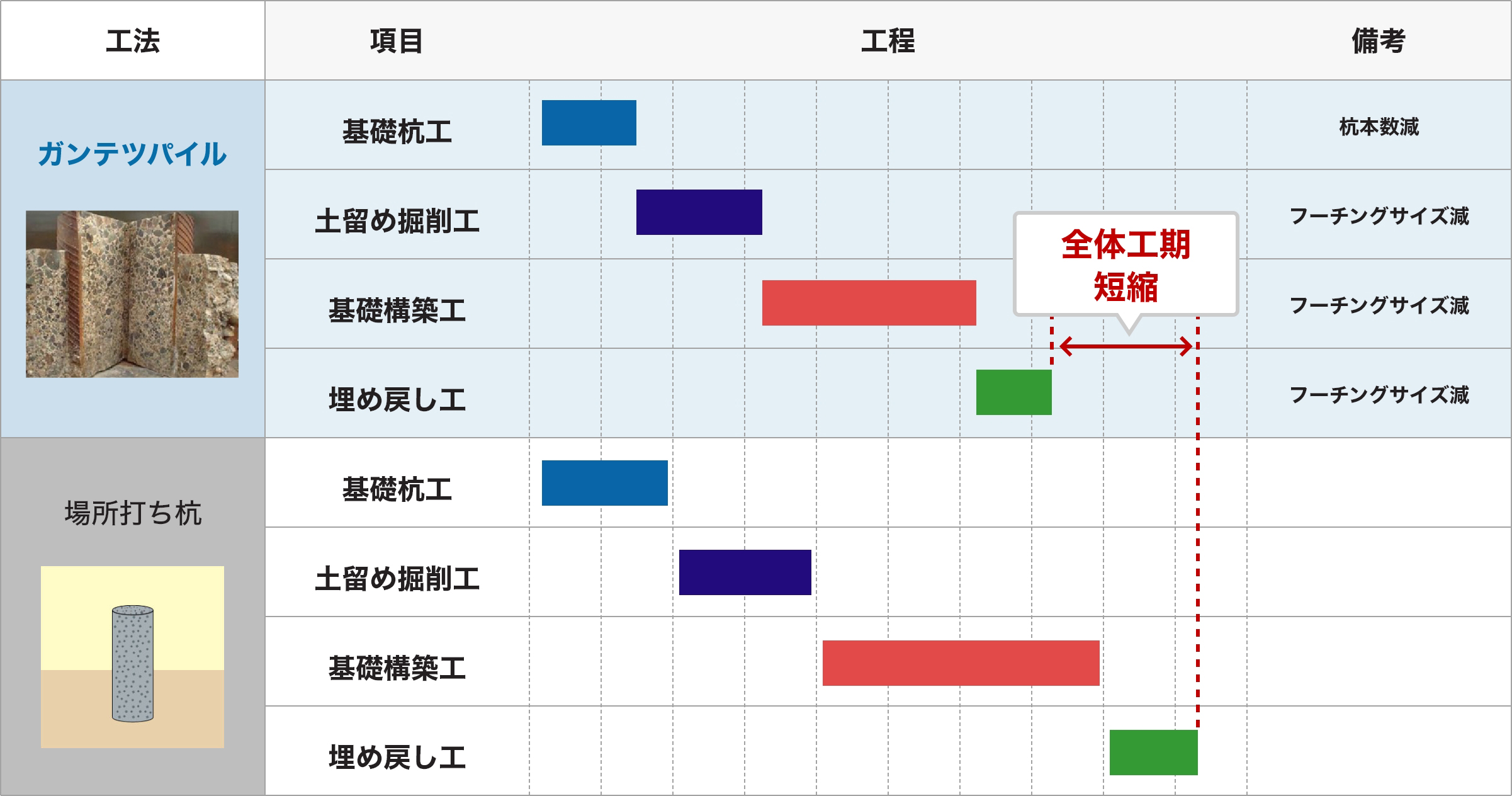

工期比較イメージ

本工法の位置付け

				TN-X	NSエコパイル	ガンテツ
適用分野				建築	建築/土木	土木
特徴				超高先端支持力	省スペース施工低騒音/低振動排土レス/ セメントレス斜杭	高先端支持力高周面摩擦力礫径150mm対応
こんなときにおススメ				建築基礎で杭本数を減らしたい	周辺環境への影響を減らしたい	土木基礎で杭本数を減らしたい
地盤条件	支持層までの状態	中間層に礫がある	礫径 50mm以下	〇	〇	〇
			礫径 50～100mm	△	〇	〇
			礫径 100～150mm	×	△	〇
			礫径 150mm以上	×	×	△
	支持の状態	土質	砂・砂礫（30≦N）	〇	〇	〇
			粘性土（20≦N）	×	△	△
			軟岩・土丹	×	△	〇
			硬岩	×	×	×
		傾斜		△	〇	△
	地下水	湯水量が極めて多い		〇	〇	△
		地表より2m以上の被圧地下水		×	〇	△
		流速3m/min以上		×	〇	△
支持形式		支持杭		〇	〇	〇
支持形式		摩擦杭		×	×	〇
施工条件	水上施工			△	〇	△
	作業空間が狭い			△	〇	△
	斜杭			×	〇	×
	周辺環境	振動騒音対策		〇	〇	〇
		隣接構造物に対する影響		〇	〇	〇
		排土		△	〇	△

詳細を見る

ProStructでは、既存のパッケージのみならず、そのパッケージを基にしたニーズに合わせた技術協力が可能です。
導入ご検討される際は、ぜひご相談ください。

建築分野土木分野
