ハット形鋼矢板 × 耐震・耐越水堤防補強工法（二重鋼矢板締切り工法）

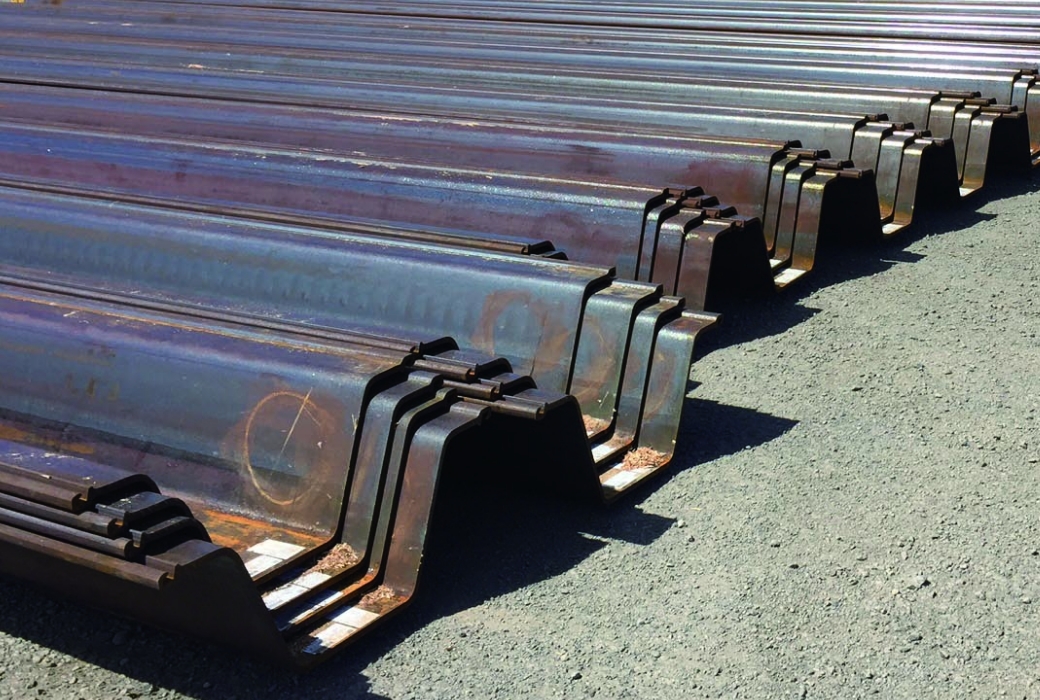

「ハット形鋼矢板（有効幅900mm）」を堤体内に二列に配置し強固なコアを形成する「二重鋼矢板締切り工法」により、大規模地震や豪雨・津波に対して粘り強い堤防を提供するとともに、工期短縮・コスト削減を実現するソリューションです。
ハット形鋼矢板 × 耐震・耐越水堤防補強工法のメリット

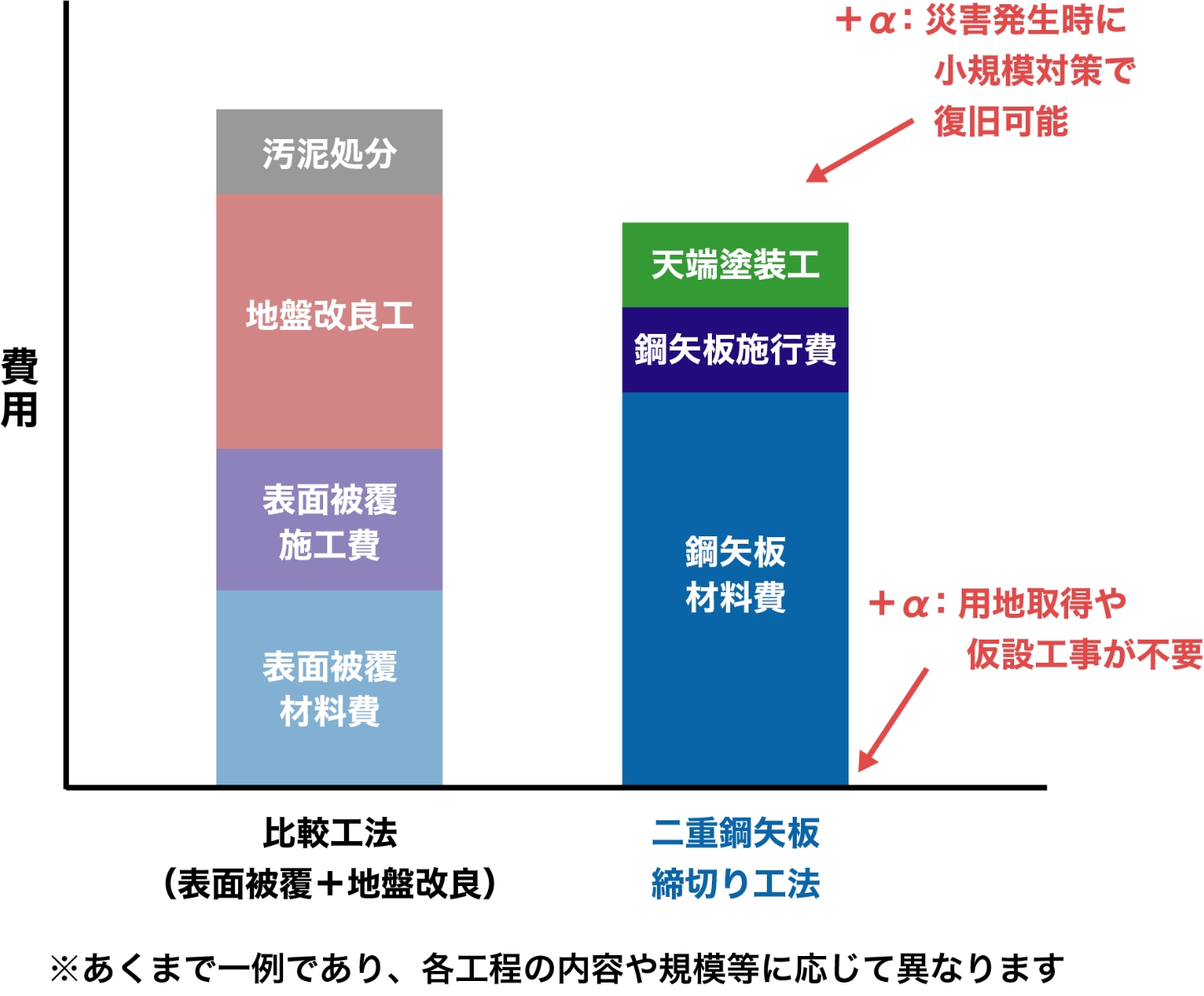

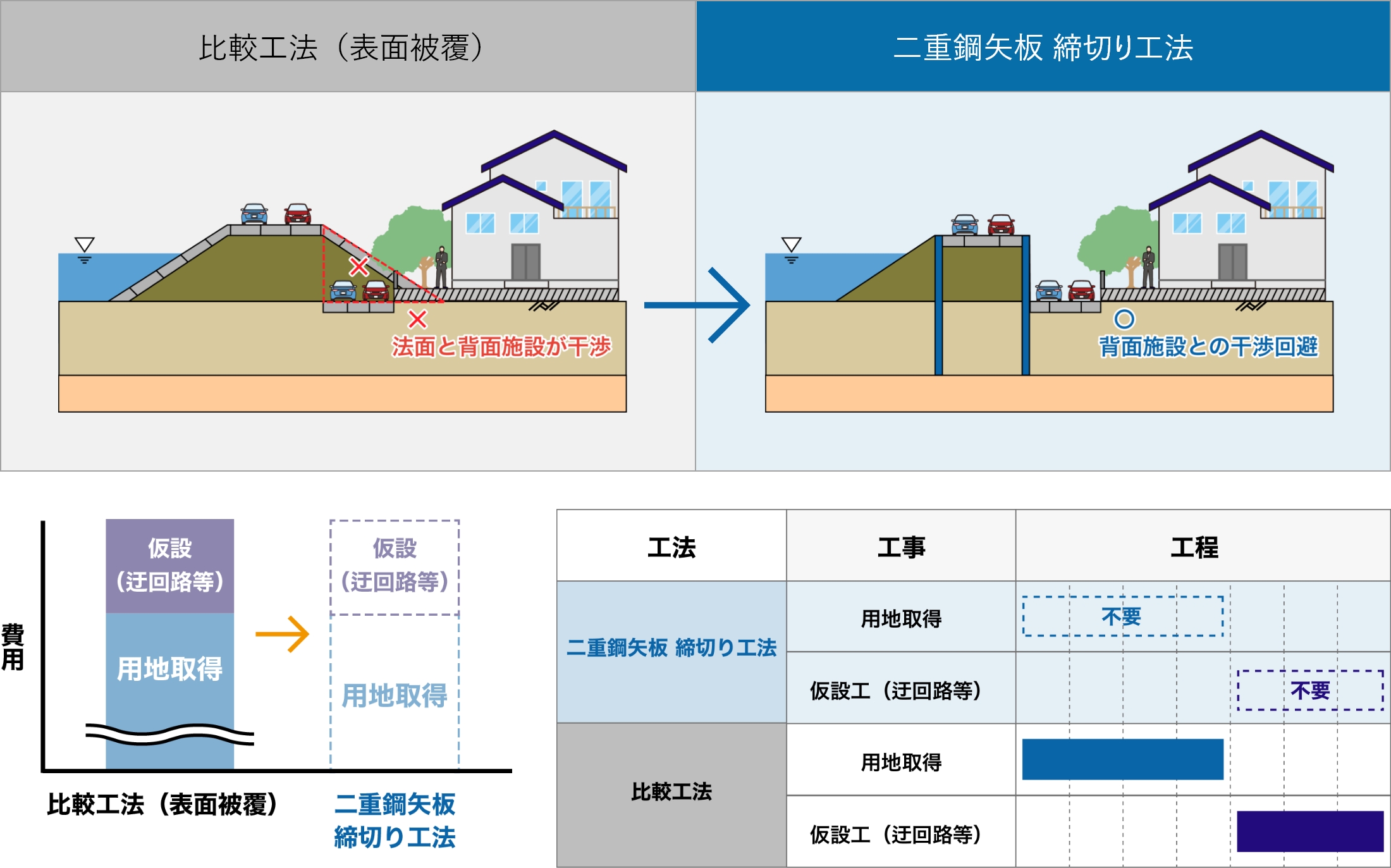

- 優れた経済性薄肉・広幅のハット形鋼矢板により鋼材量削減・施工効率向上が可能です。
- 高い構造信頼性U形鋼矢板では必要な継手効率による断面性能低減が不要です。
- 防災・減災効果地震・水害発生時に堤防高さを維持することで防護機能を確保できます。

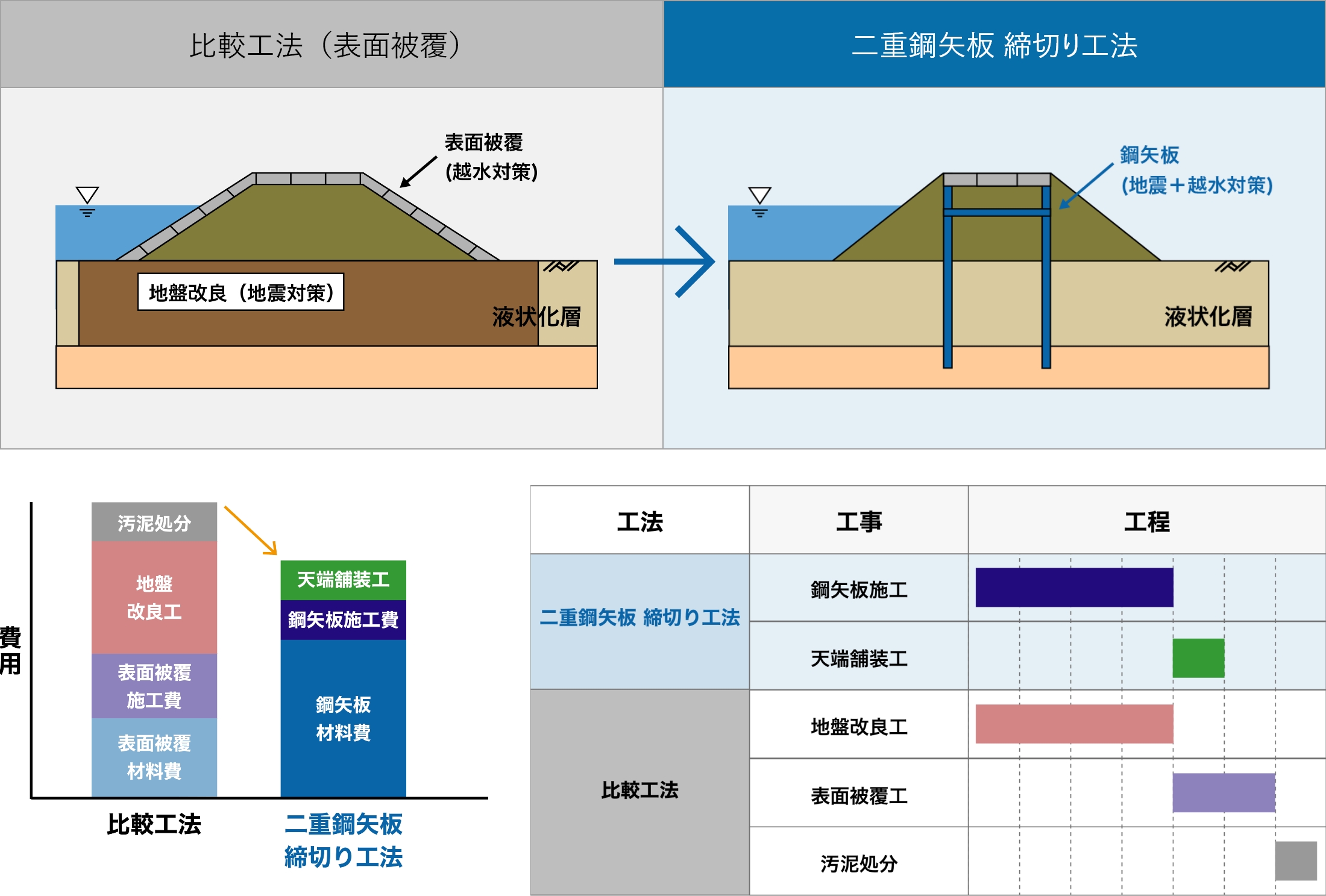

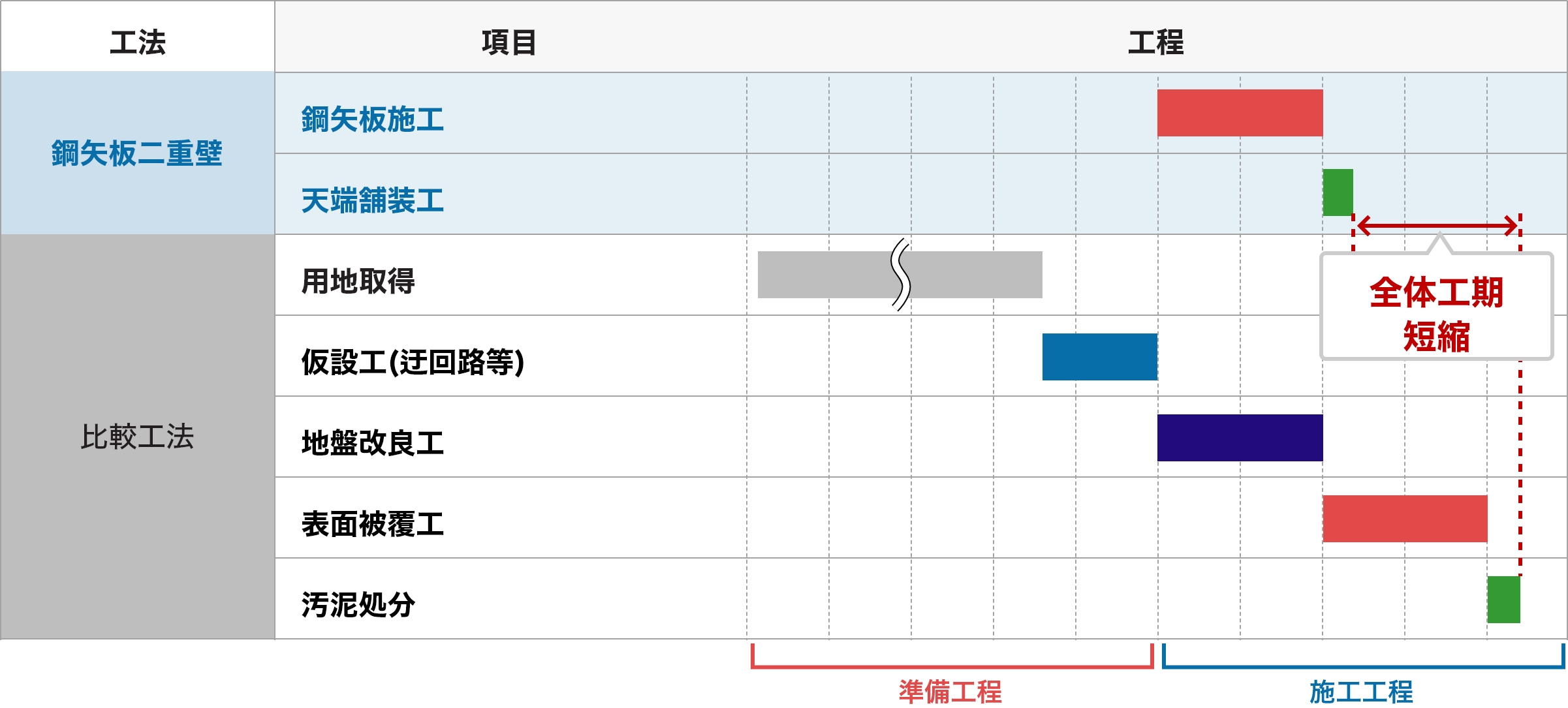

堤防の耐震・耐越水補強を対象とした工期短縮・コスト削減工法

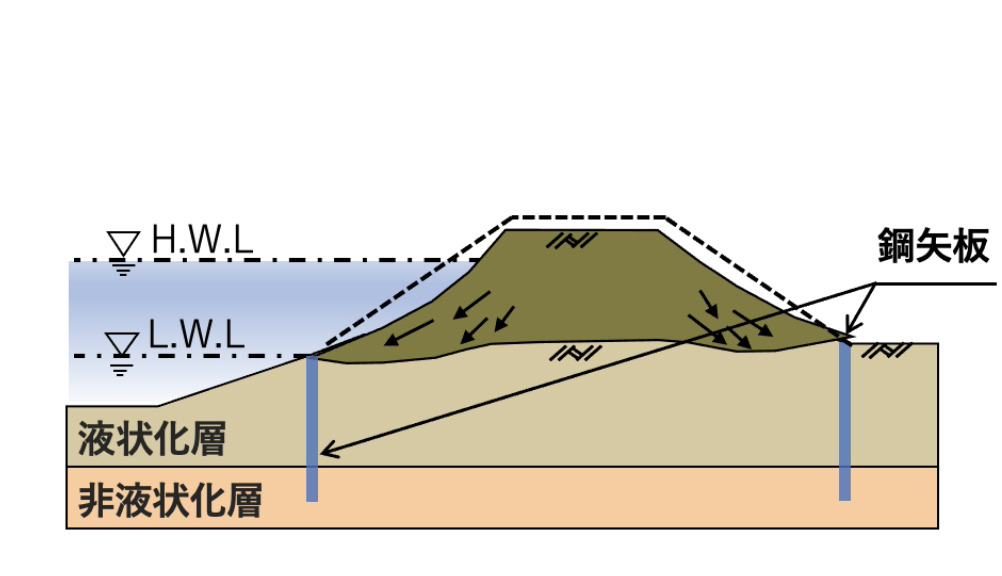

のり尻鋼矢板工法
| 無対策 | のり尻鋼矢板工法 | |
|---|---|---|
地震 （液状化） |

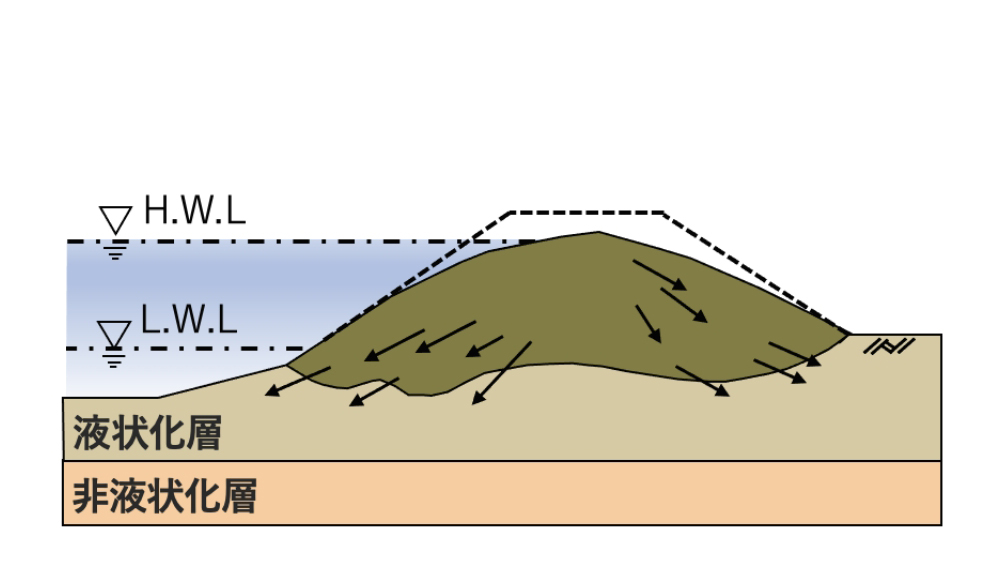

 液状化による基礎軟化で堤体が全体崩壊 |
 液状化により基礎が軟化しても天端高さの減少を抑制 |

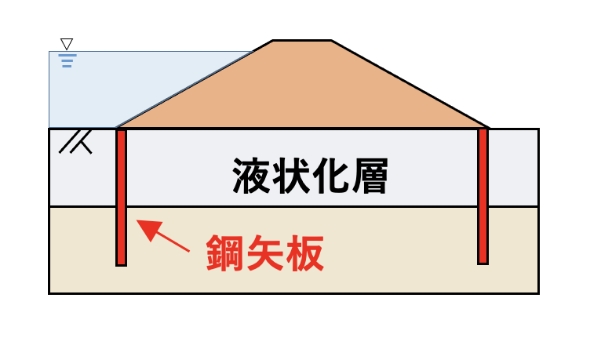

二重鋼矢板締切り工法
| 無対策 | 二重鋼矢板締切り工法 | |
|---|---|---|
地震 （液状化） |

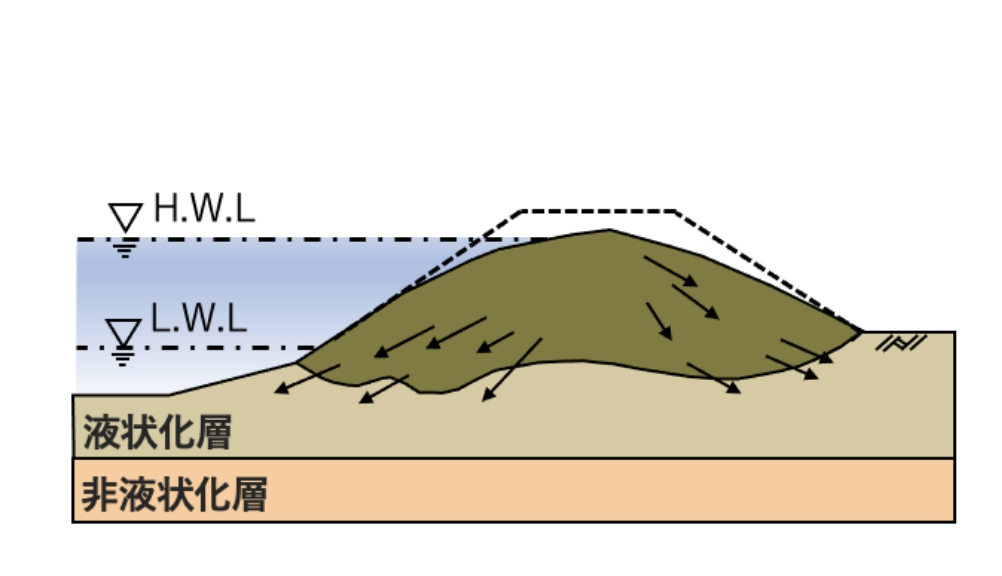

 液状化による基礎軟化で堤体が全体崩壊 |

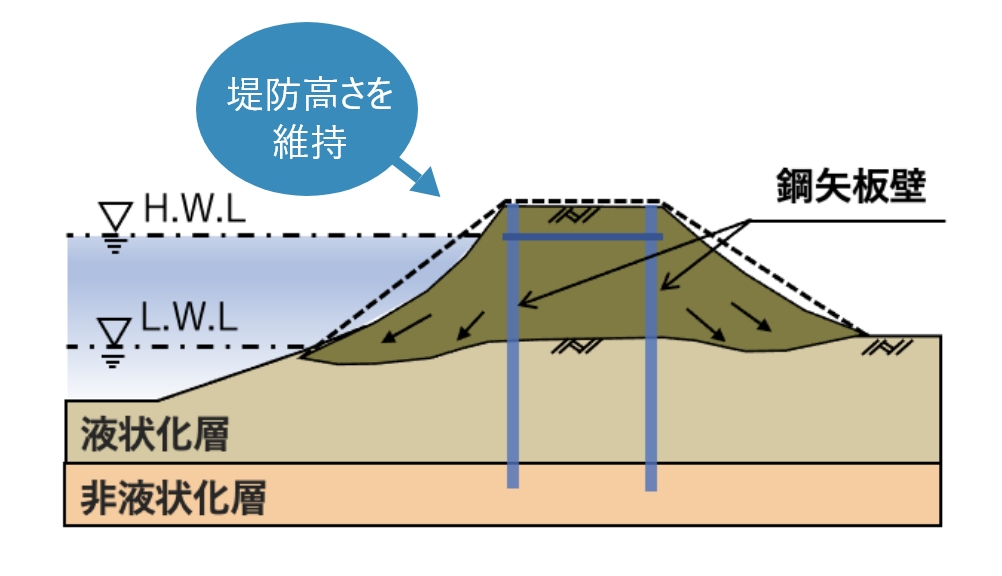

 液状化により法面が崩壊しても天端高さを確保 |
越水（津波・洪水） |

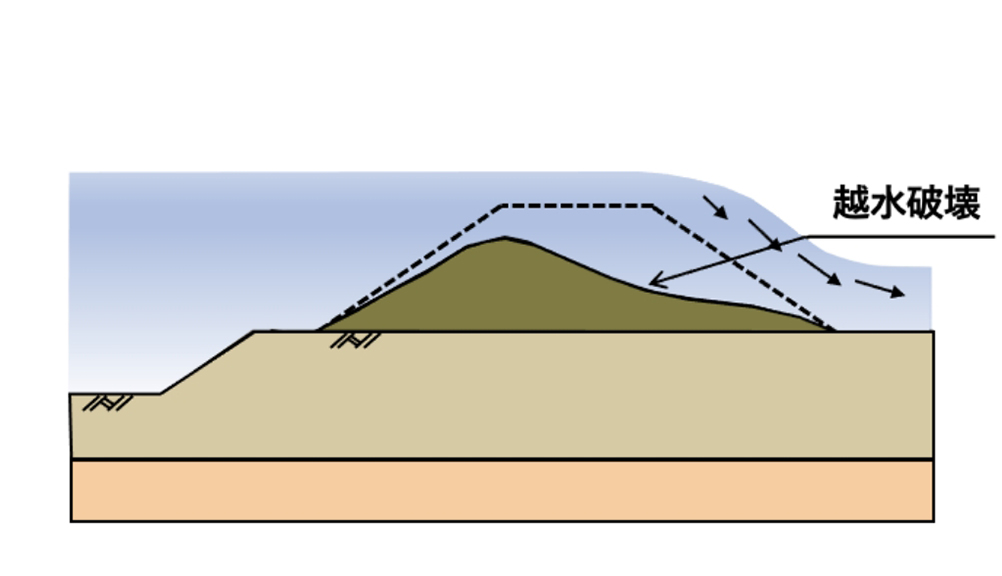

 越水による法面流出から全体崩壊へ |

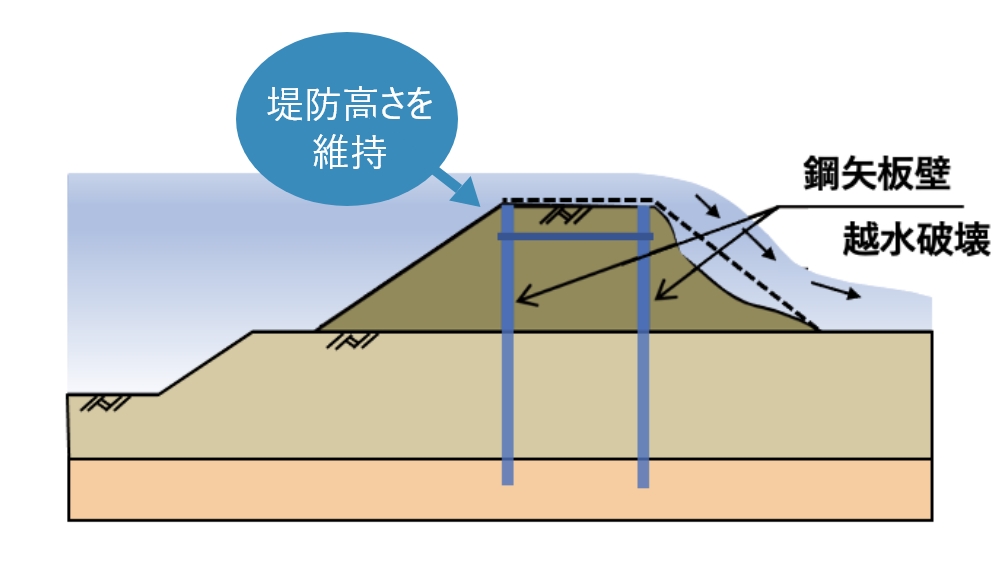

 越水により法面が崩壊しても天端高さを確保 |
※スマートフォンでは、横にスワイプしてご利用ください。

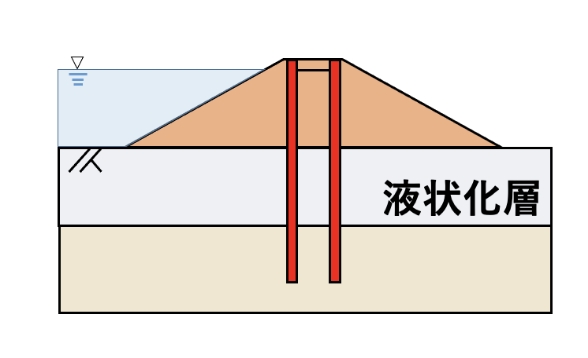

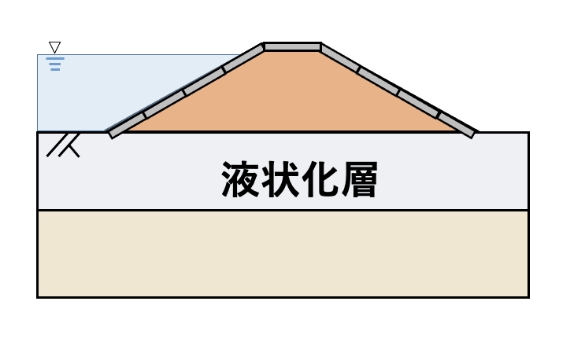

| 堤防補強工法 | 表面被覆型 | のり尻鋼矢板工法 | 二重鋼矢板締切り工法 |
|---|---|---|---|
| 工法概要 |  |
 |
 |
| 地震対策 （液状化） |
－ | 〇 | 〇 |
| 越水対策 （津波・洪水） |
〇 | － | 〇 |

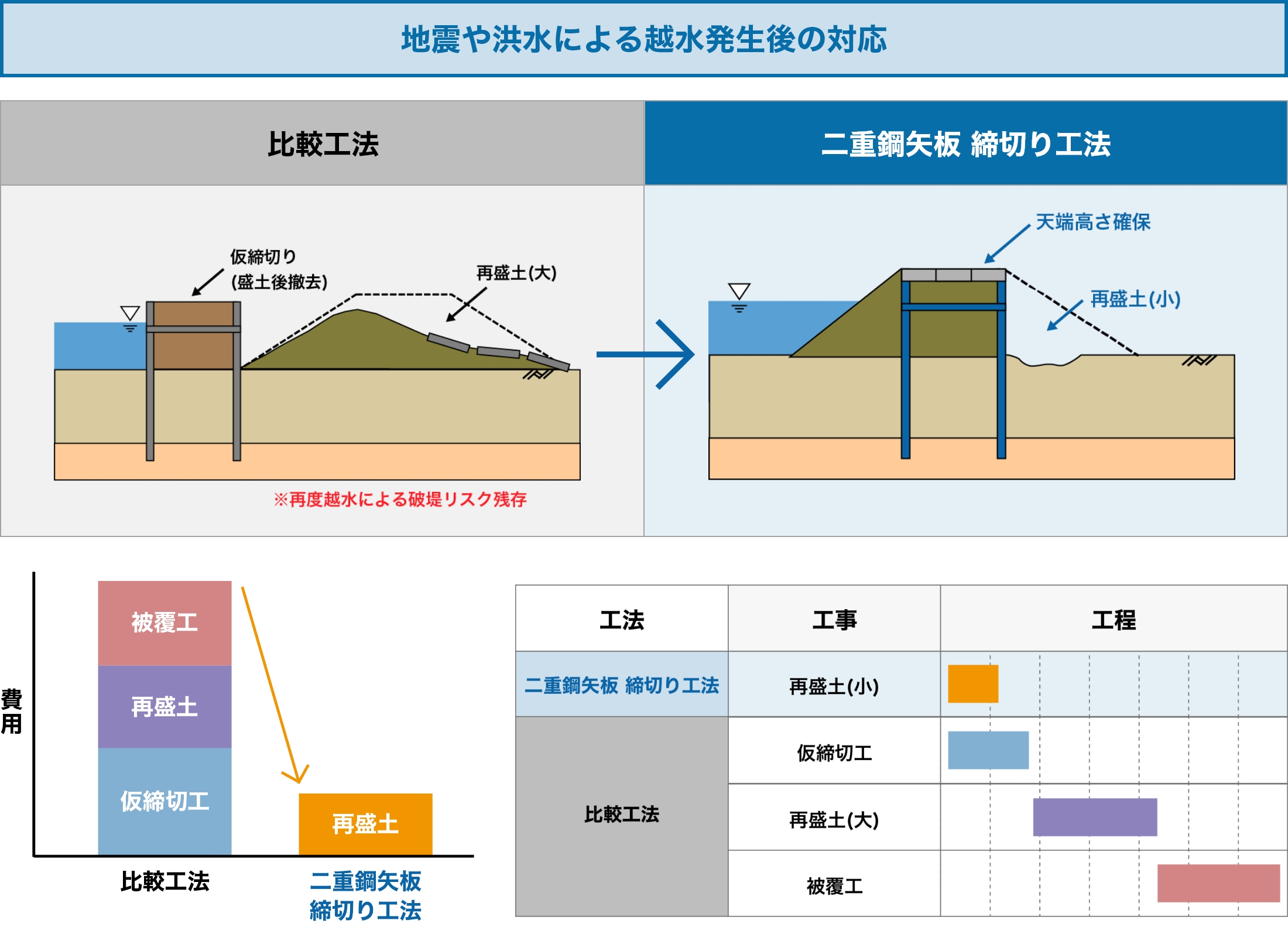

二重鋼矢板締切り工法により、地震と津波・豪雨による
複合災害に対して、粘り強い防災・減災効果を発揮します

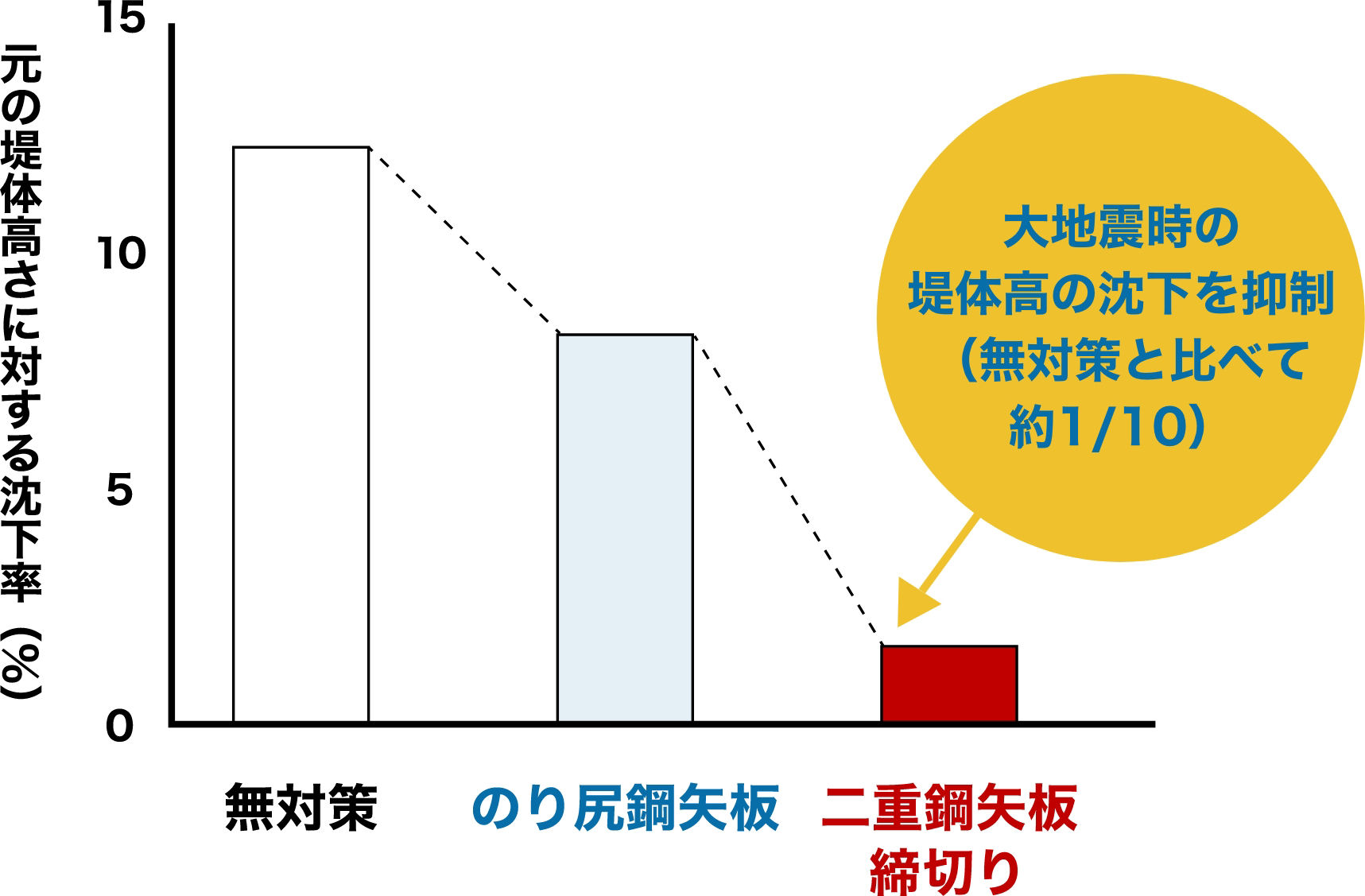

【地震後における元の堤体高さに対する沈下率の関係（一例）】
※数値解析（堤高8m、液状化層厚5mにおける最大200gl加振）による試算例
上記の試算はあくまで一例であり、条件等によって適用効果は異なる場合があります。

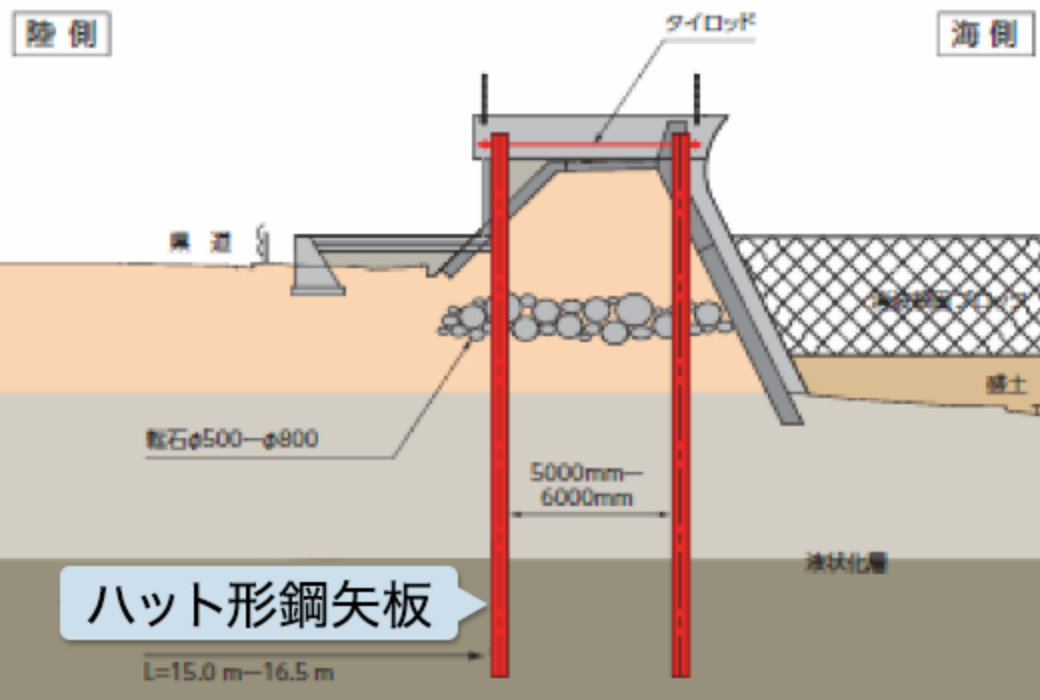

河川堤防補強
- 洪水時、地震時の様々な外力条件に対応可能
- 確実に堤防高さを保持し，重要箇所の崩壊を防止
ProStructでは、既存のパッケージのみならず、そのパッケージを基にしたニーズに合わせた技術協力が可能です。
導入ご検討される際は、ぜひご相談ください。
