先端羽根付き鋼管杭 × 回転圧入工法（NSエコパイル^®工法）

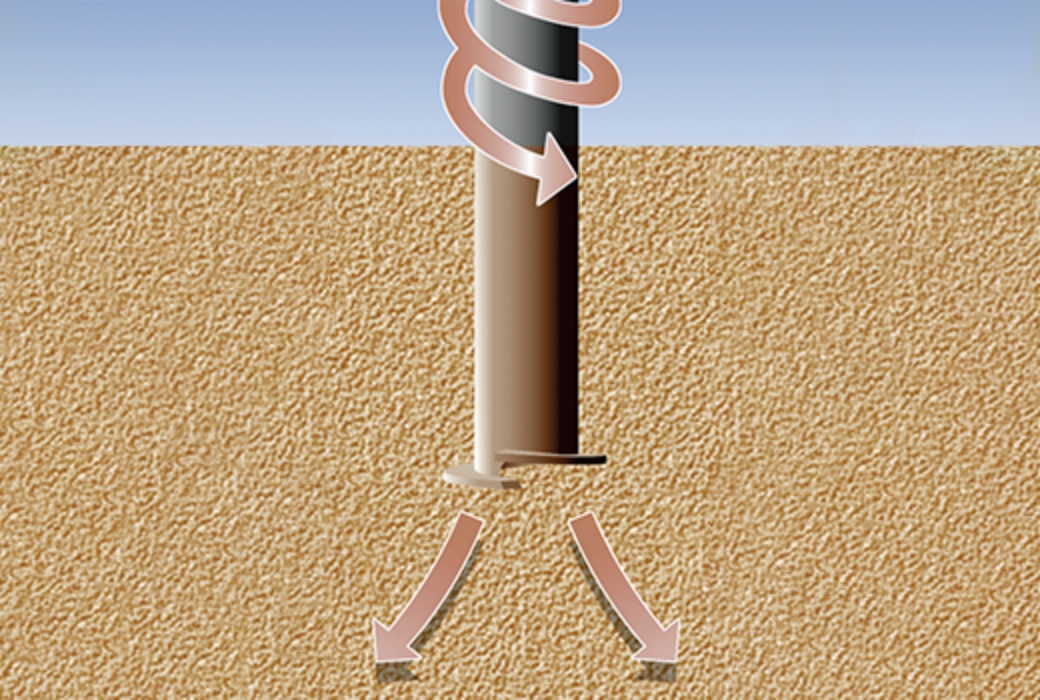

先端に螺旋形状羽根を取り付けた高強度鋼管杭を回転圧入することで、
無排土・低振動・低騒音施工などの環境負荷低減を実現したソリューションです。

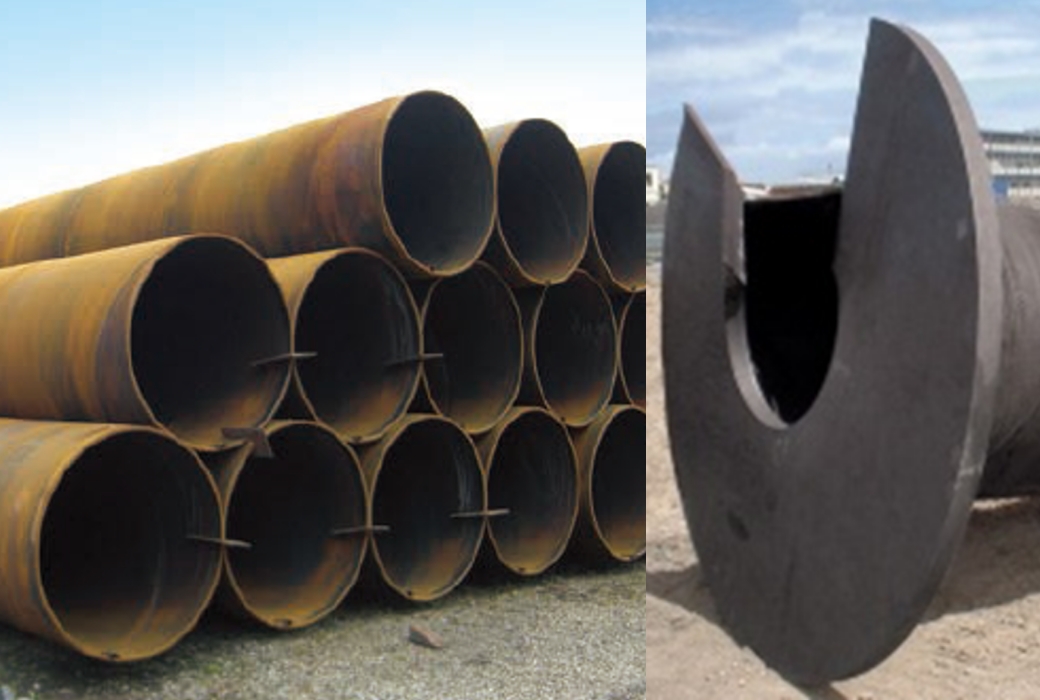

鋼管杭（先端羽根付き鋼管）

環境配慮型工法（NSエコパイル工法）

回転圧入工法（旧建設大臣認定建設省東住発第238号、特許第7036301号）

※それぞれのメリット詳細はアイコンをクリック

高い環境性能を活かして、工事全体のコスト削減・工期短縮を実現

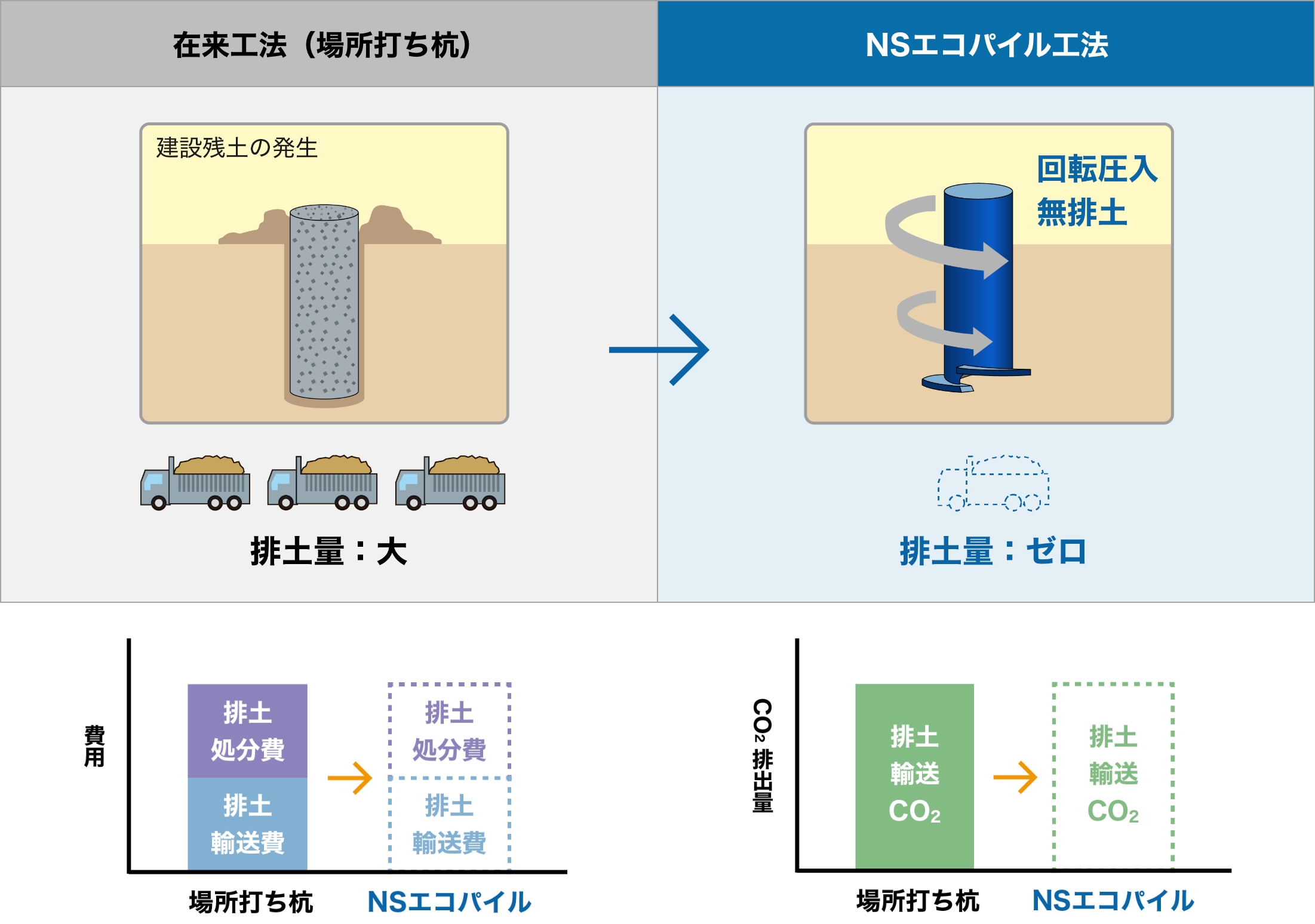

無排土施工

残土や汚泥が発生しないため土砂搬出ダンプも不要となり、総工費低減や環境負荷低減を実現します。

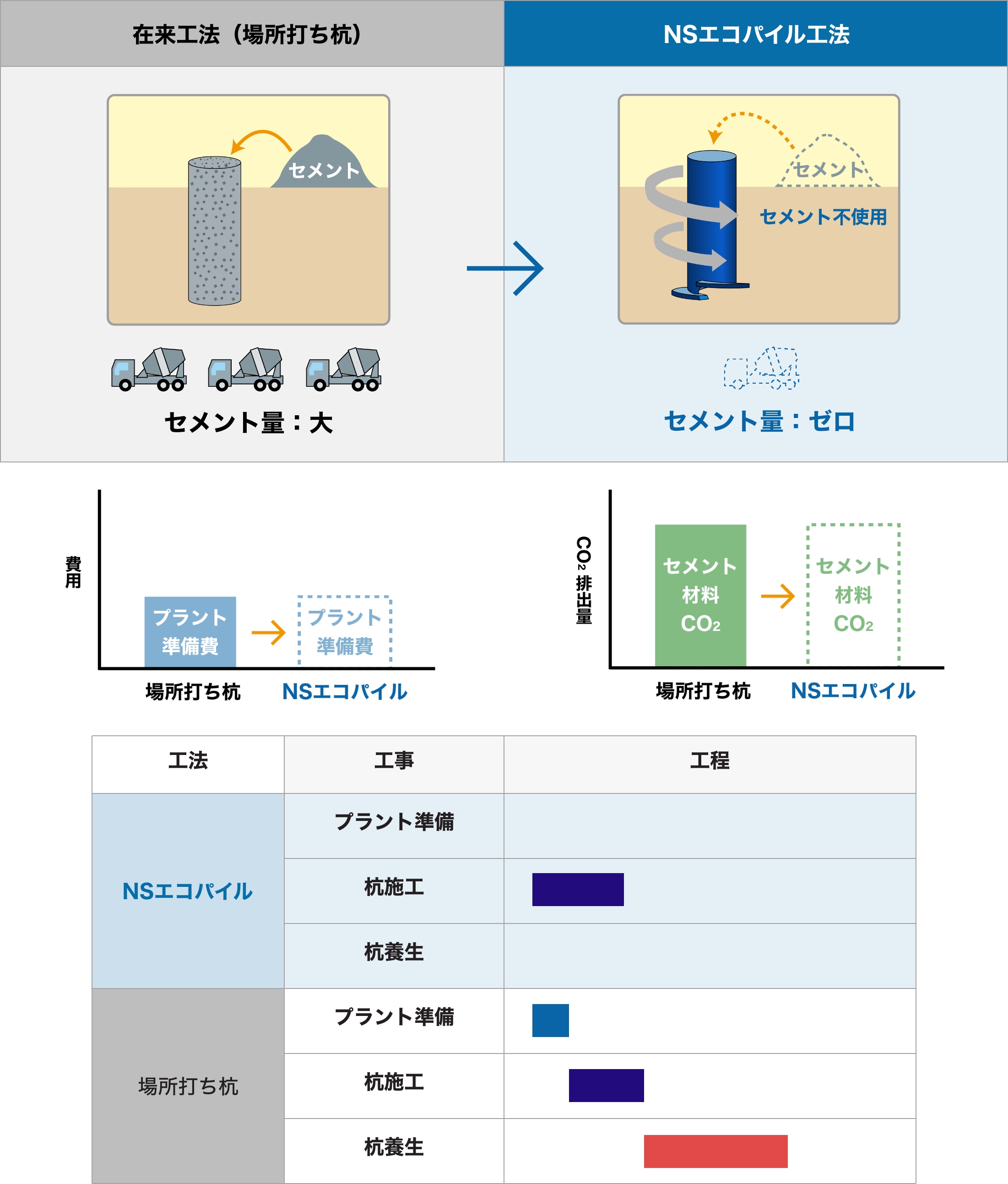

セメントレス施工

セメントを使用しないため、総工費低減、工期短縮、環境負荷低減が実現できます。

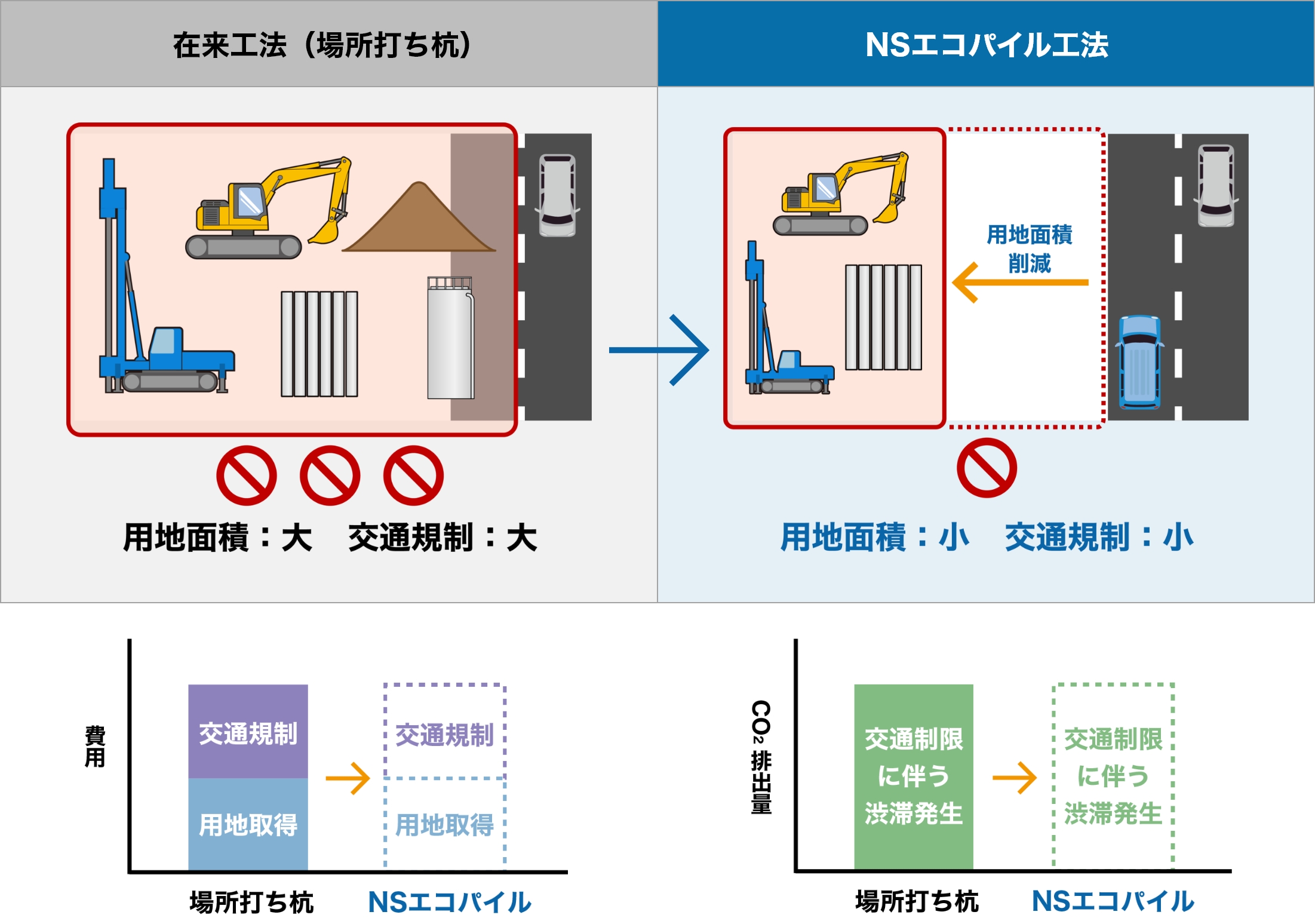

省スペース施工

コンパクトな施工機、セメントレス施工などによる省スペース施工は、工事用地取得や周辺交通制限を低減し、総工費低減、環境負荷低減を実現します。

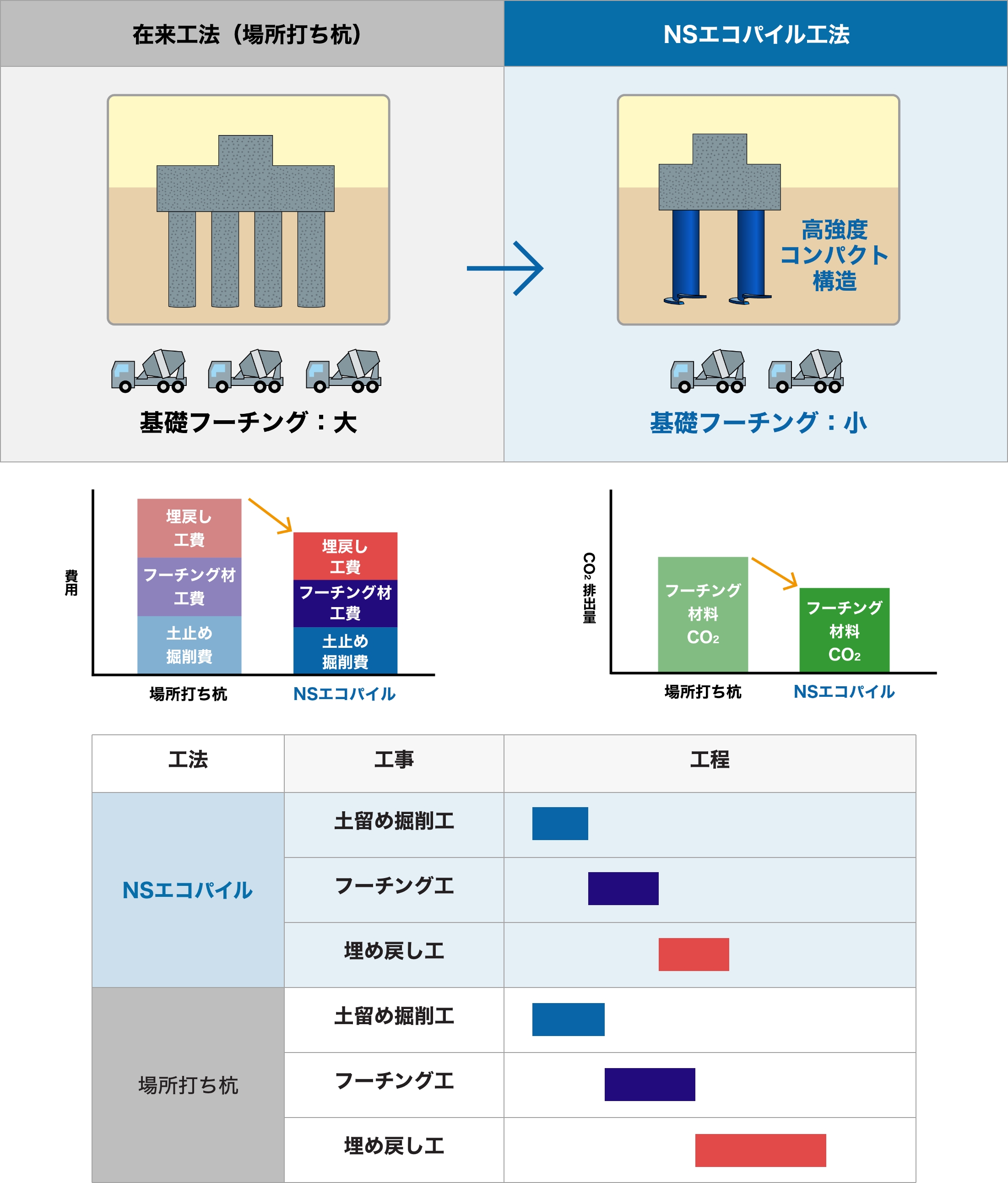

フーチングのコンパクト化

高支持力性能を活かして杭本数を減らし、フーチングのコンパクト化が可能です。
これにより、総コスト低減、工期短縮、環境負荷低減を実現します。

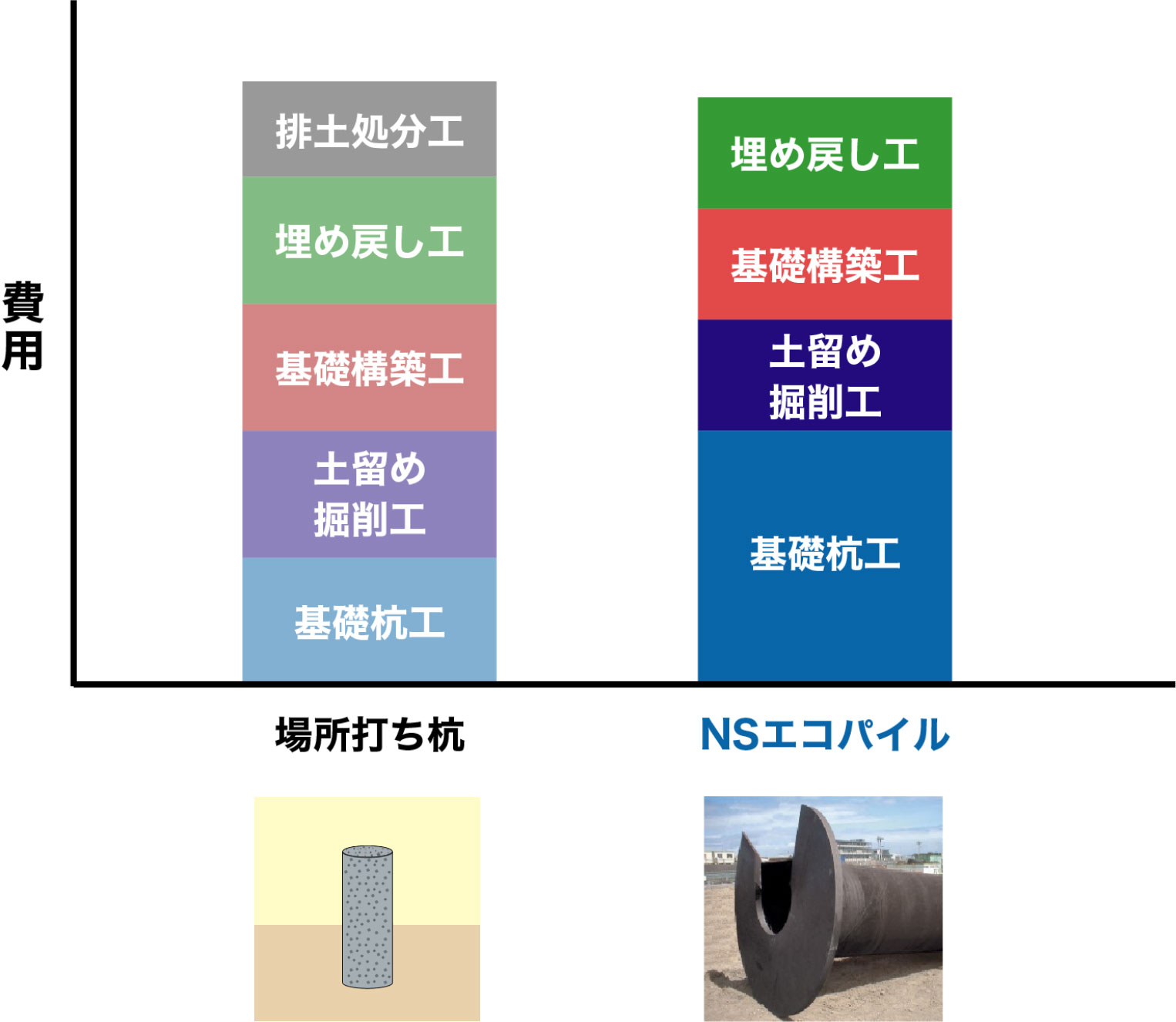

総コスト比較イメージ

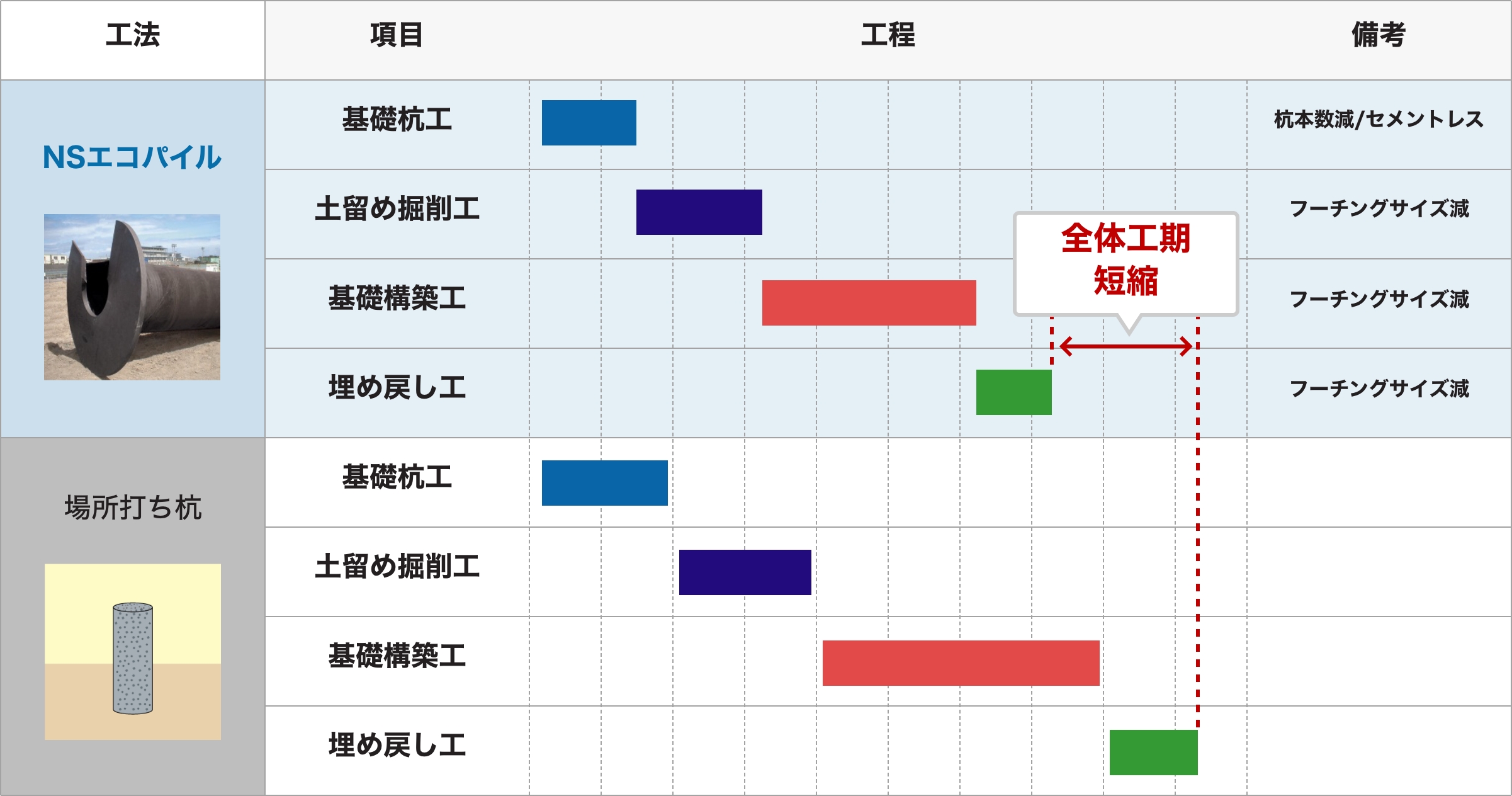

工期比較イメージ

本工法の位置付け

				TN-X	NSエコパイル	ガンテツ
適用分野				建築	建築/土木	土木
特徴				超高先端支持力	省スペース施工低騒音/低振動排土レス/ セメントレス斜杭	高先端支持力高周面摩擦力礫径150mm対応
こんなときにおススメ				建築基礎で杭本数を減らしたい	周辺環境への影響を減らしたい	土木基礎で杭本数を減らしたい
地盤条件	支持層までの状態	中間層に礫がある	礫径 50mm以下	〇	〇	〇
			礫径 50～100mm	△	〇	〇
			礫径 100～150mm	×	×	〇
			礫径 150mm以上	×	×	×
	支持の状態	土質	砂・砂礫（30≦N）	〇	〇	〇
			粘性土（20≦N）	△	△	△
			軟岩・土丹	△	△	△
			硬岩	×	×	×
		傾斜		△	〇	△
	地下水	湯水量が極めて多い		〇	〇	△
		地表より2m以上の被圧地下水		×	〇	△
		流速3m/min以上		×	〇	△
支持形式		支持杭		〇	〇	〇
支持形式		摩擦杭		×	×	〇
施工条件	水上施工			△	〇	△
	作業空間が狭い			△	〇	△
	斜杭			×	〇	×
	周辺環境	振動騒音対策		〇	〇	〇
		隣接構造物に対する影響		〇	〇	〇
		排土		△	〇	△

詳細を見る

ProStructでは、既存のパッケージのみならず、そのパッケージを基にしたニーズに合わせた技術協力が可能です。
導入ご検討される際は、ぜひご相談ください。
