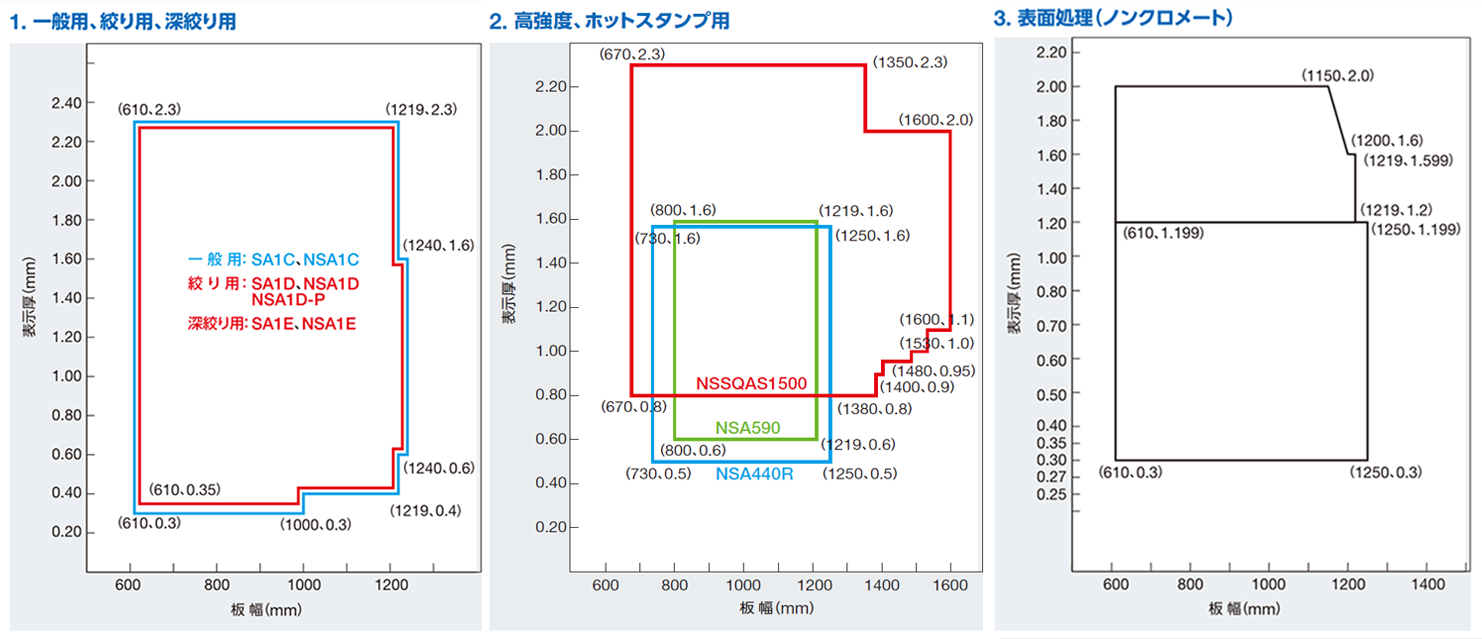

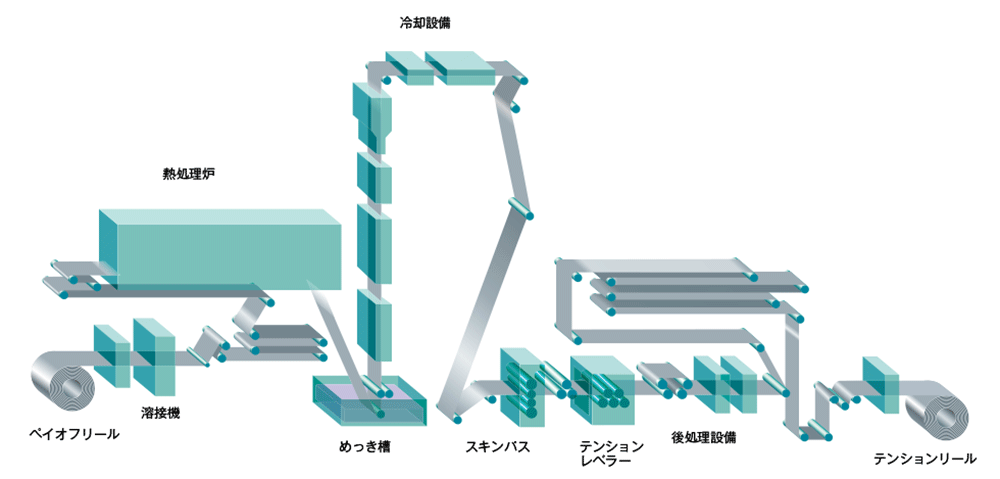

アルミめっきされた鋼板は、スキンパス、テンションレベラーにて調質、形状を向上させ、さらに耐食性、塗装性を付与するため後処理を行い、必要に応じ防錆油を塗布します。

原板コイルは、熱処理炉内において、まず圧延油等の付着物を除去し、酸化物を除くなど、表面を清浄化すると同時に十分加熱して、再結晶等の材質調整を行います。

表面の清浄な鋼板を、アルミニウムを主成分とした溶融亜鉛めっき槽に浸漬し、めっきします。めっき付着量の調節はワイピング法で行うので、均一な付着量で美麗な表面が得られます。

アルミ特有のきれいな表面肌です。ただし、外面の高周波溶接部はビードカットにより幅3mm位の鉄地が出ております。内面の溶接部は若干のビードの盛り上りがありますが、ご要望により、押しつぶしによる高さのコントロール（0.2～0.5mm）も可能です。

JISG3445機械構造用炭素鋼管STKM-11Aの加工性は得られます。

造管加工によって素材鋼板のアルミめっき層はほとんど変わりません。

溶接部（外面）は、ビードカットにより鉄地が出ていますので塩水噴霧テストでは赤錆が早く出ます。一般的に自動車および耐熱用途には外面ビードカットのまま使用されているのが普通であり、機能上の問題はありません。
