磁気特性
鉄は軟磁性体を持つ素材です。外部磁場によって容易に磁石になりますが、その磁力がなくなると元の鉄に戻ります。その特性を活かして、モーターや変電所など様々な場所で活躍しています。
電磁鋼板（薄板）
磁性を、最大限に引き出した高機能材料『電磁鋼板』
この鋼板を磁化しやすくして電気エネルギーのロス（鉄損）を減らす技術開発が、“省エネルギー社会”を支えている
- 電力の送配電に必要不可欠な変圧器の高効率化、小型化に貢献する「方向性電磁鋼板」
- EV、HV等の自動車用、エアコン等の家電用、産業機械用等、各種モータの高効率化、小型化に貢献する「無方向性電磁鋼板」
鉄損
- 鋼板を磁化したときに消費されるエネルギーで、小さいほど良い
- モータの効率に寄与
- 板厚が薄いほど、低鉄損化（⇔高磁束密度化）
磁束密度
- 鋼板が磁化されたときの単位断面積あたりの磁束の量で、大きいほど良い
- モータのトルクに寄与
- 板厚が厚いほど、磁束密度が上がる（⇔低鉄損化）
強度
- モータの高回転速度にも耐え得る強度
- 薄くても強度を担保できれば、軽量化に寄与

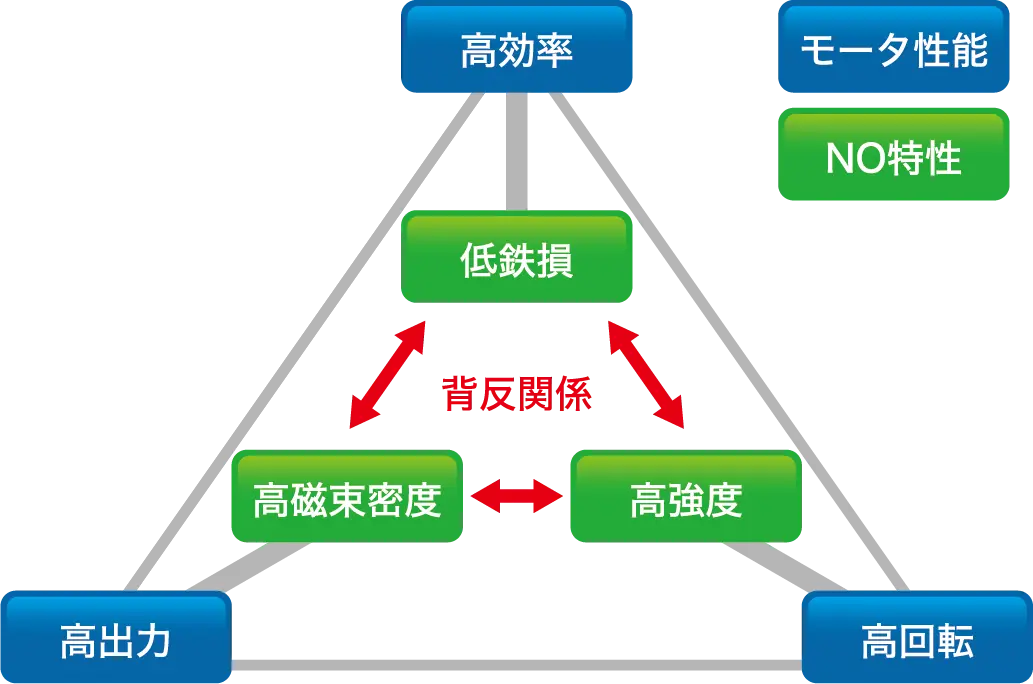

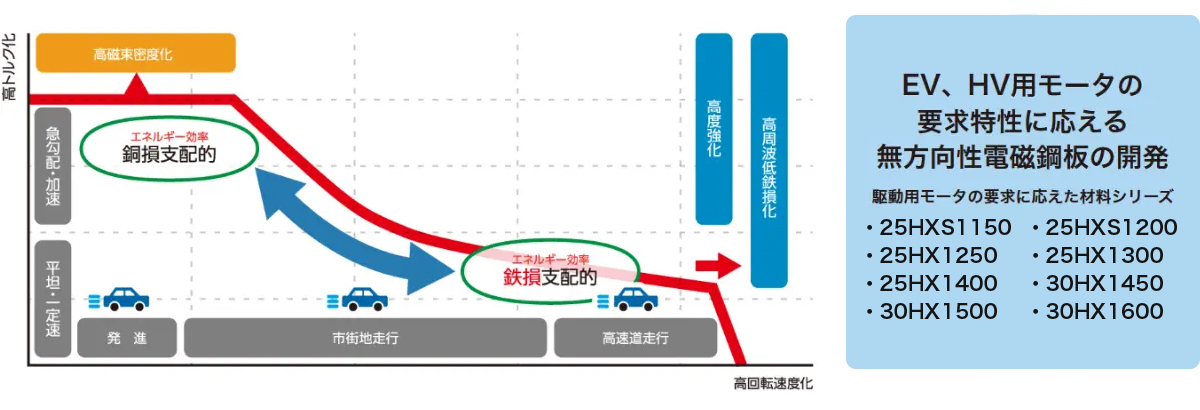

EV・HVモータ駆動条件と素材への要求特性
走行状況に応じて、モータには「高回転」「高効率」「高出力」が求められる。
しかし、それら全てを実現するために求められる素材特性「高磁束密度化」「高周波低鉄損化」「高強度化」は、それぞれ“背反関係”にあるため、全てを叶えるのは難しかった。
鉄損と磁束密度の関係

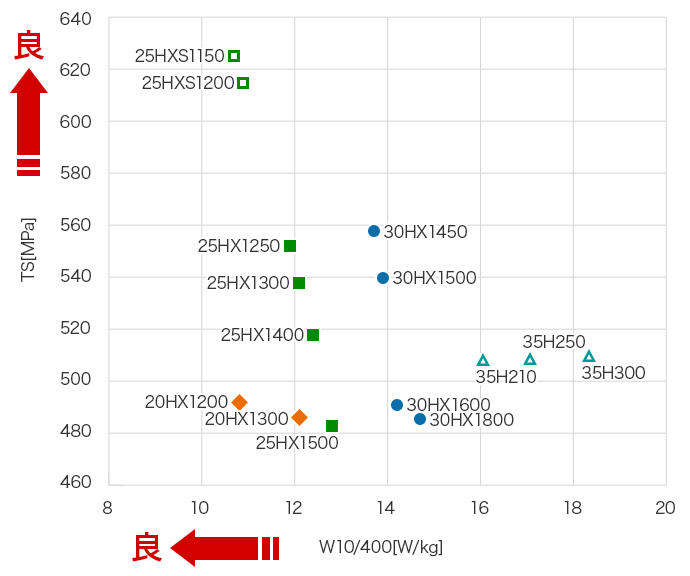

鉄損と引張強度の関係

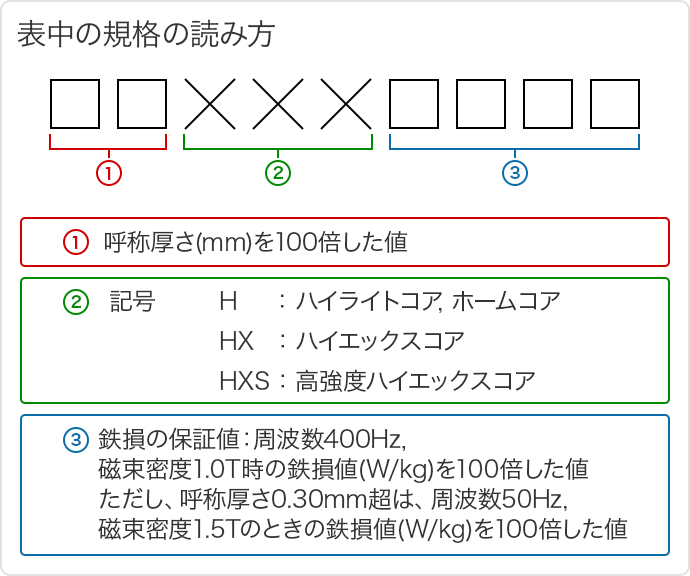

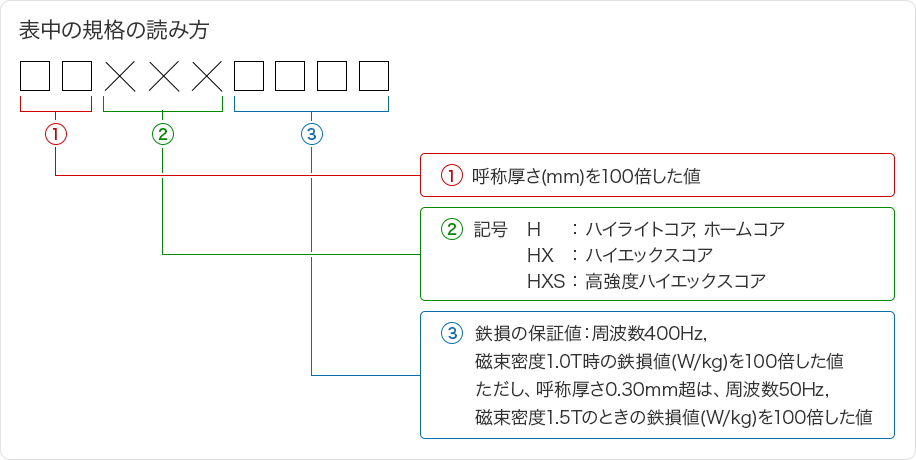

- ※25HXS1200、25HXS1150 磁気特性は、800℃×2時間で焼鈍した値
- ※W10/400 周波数400Hz、磁束密度1.0Tの時の鉄損値
- ※TS 引張強度
- ※B50 磁界強度5,000A/mの時の磁束密度の値
磁気特性に優れた電磁軟鉄 SLCH01（棒線）
特長
- 優れた磁気特性を有するため（JIS-SUY1種相当）、電磁部品の高機能化、軽量化を達成することができます。
- 加工性を悪化させる元素を低減させているため、優れた冷間鍛造性を発揮します。
化学成分、特性
SLCH01の化学成分例
（mass％）
| 鋼種 | C | Si | Mn | P | S |
|---|---|---|---|---|---|
| SLCH01 | 0.01 | 0.01 | 0.35 | 0.01 | 0.018 |
| JIS SUY | 0.03以下 | 0.2以下 | 0.5以下 | 0.03以下 | 0.03以下 |
SLCH01の磁気特性
| 鋼種 | 磁束密度（T） | 保磁力（A/m） | |||||
|---|---|---|---|---|---|---|---|
| 磁界の強さ（A/m） | |||||||
| 100 | 200 | 300 | 500 | 1000 | 4000 | ||
| SLCH01 | 1.25 | 1.43 | 1.49 | 1.54 | 1.59 | 1.71 | 64 |
| SUY-1（参考） | 0.6以上 | 1.1以上 | 1.2以上 | 1.3以上 | 1.45以上 | 1.6以上 | 80以下 |
| SUY-0（参考） | 0.9以上 | 1.15以上 | 1.25以上 | 1.35以上 | 1.45以上 | 1.6以上 | 60以下 |

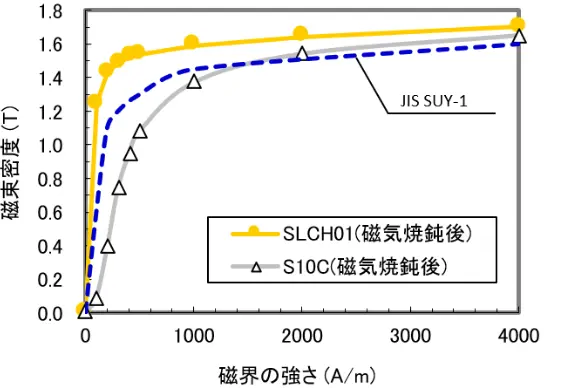

SLCH01の磁束密度特性

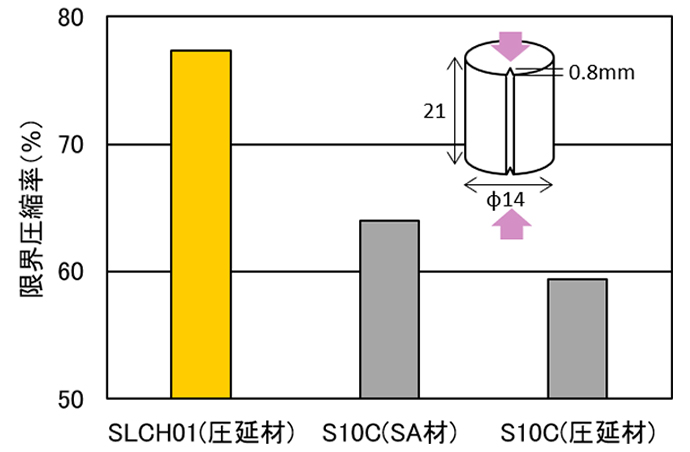

SLCH01の冷間鍛造性

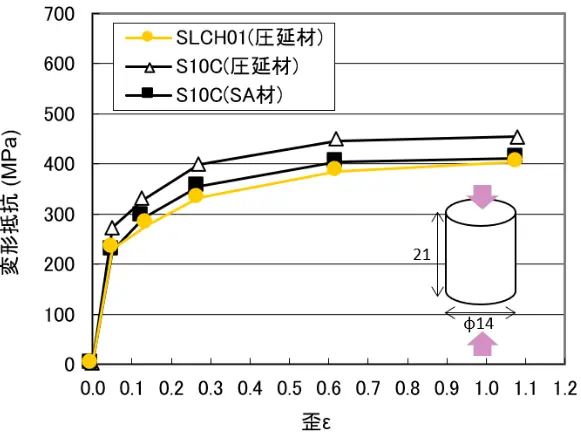

SLCH01の変形抵抗
適用事例

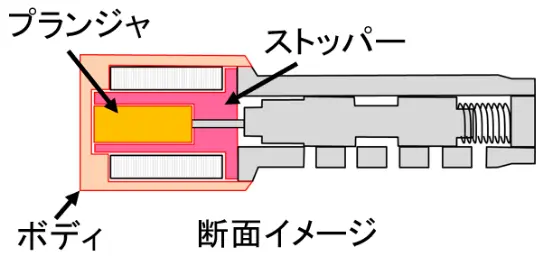

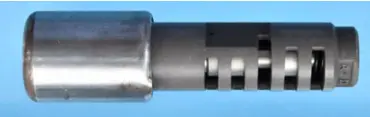

アクチュエーター、ソレノイドなどの電磁部品
軟磁性フェライト系ステンレス鋼（NSSC® MAG1、NSSC® MAG2）

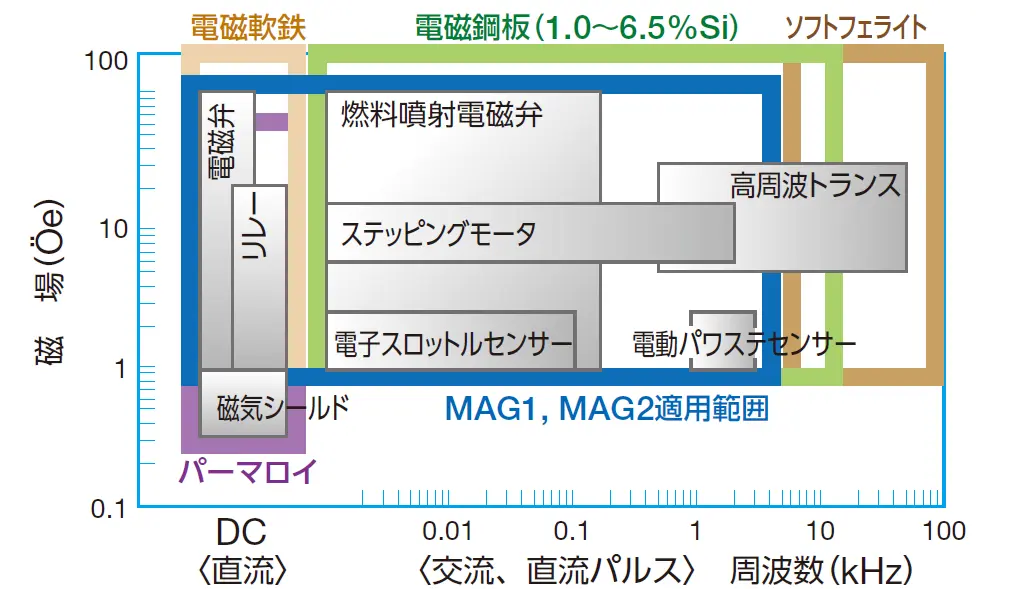

- 1直流および交流磁場での軟磁気特性に優れ、かつ加工性にも優れたフェライト系軟磁性ステンレス鋼です。
- 2MAG2はMAG1に比較して耐食性に優れ、MAG1では厳しい腐食環境でも適用可能としたステンレス鋼です。
磁気的性質測定例

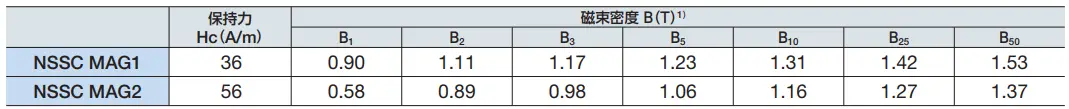

直流磁場における磁気的性質の測定例
- ※1） 磁束密度Bx：消磁状態から添え字x に示す値の外部磁場（単位：Öe）を与えたときの磁束密度
（単位換算の参考：1A/m=4π×10-3Öe，1T=104G）
