金型材
お客さまのニーズに合わせた金型材をご提供いたします。
特長
プラスチック成形金型材SD鋼
- 特殊精錬法の適用による清浄鋼を使用しています。
- 最適な熱処理により、加工歪みの少ない鋼材となっております。
- 据込鍛造により、内外の組織がより均一になっております。
据込鍛造は方向性を軽減します
特殊な処理を施して、シボ加工性を向上させています。
- 形状鍛造により、製品形状に近い素材を製作できます。

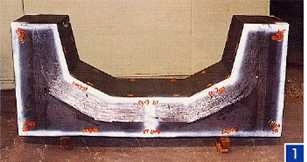

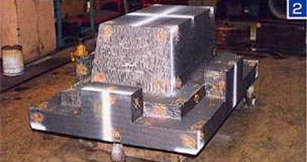

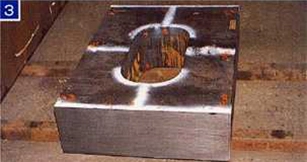

形状品の例
熱間鍛造用金型材 SDH鋼／DK鋼
- 国内最大級のクランクシャフト鍛造ラインを有する社内での実績にもとづいた鋼材を、ご提供いたします。
- 社内ラインで蓄積した金型損傷の知見から、多様な用途に合致した型材ならびに表面処理を選定いたします。
製品紹介
SD鋼の種類と用途
| 鋼種 | 規格 | 硬度 HS （HRC） | 用途 |
|---|---|---|---|
| SD18T | JIS S55C 改良 | 30±2（13） | 高熱伝導率を有する S55C 快削鋼 |
| SD77 | AISI P20 改良 | 41～46（31） | 溶接性、被削性と耐摩耗性に優れたP20改良材 |
| SD100 | − | 47±2（34） | 耐磨耗性に優れ、ファイバー入り樹脂に適します |
SD鋼の機械的性能（カタログ値）
| 鋼種 | 降伏点 （N/mm2） |
引張強度 （N/mm2） |
伸び （％） |
絞り （％） |
衝撃値 （J/cm2） |
硬さ （Hs） |
|---|---|---|---|---|---|---|
| SD18T | 430 | 720 | 25 | 47 | 38～44 | 30 |
| SD61 | 666 | 872 | 22 | 63 | 49～69 | 43 |
| SD77 | 859 | 969 | 19 | 49 | 41～46 | 42 |
| SD100 | 911 | 1078 | 18 | 55 | 49～69 | 47 |
熱間鍛造用金型材SDH鋼／DK鋼
| 規格 | 鋼種 | 特性 | 用途 | |||
|---|---|---|---|---|---|---|
| 耐磨耗 | 耐熱亀裂 | 耐割損 | 被削性 | |||
| SKT4改 | SDH21 | B | B | B | A | ハンマー用 |
| SKD61改 | SDH3 | B | A | A+ | B | 熱間鍛造用 |
| DK65 | A | A | B | B | ||
| SDH52 | A | A | B | B | ||
優［A＋・A・B・C］劣
