ジャイロプレス工法®

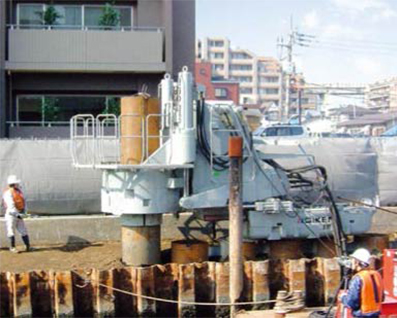

ジャイロプレス工法®は、圧入工法の優位性を確保した圧入機に回転機能を付加した圧入機「ジャイロパイラー®」を用いて、施工が完了した杭(完成杭)を反力としながら、杭の頭部を自走して先端リングビット付き鋼管杭を順次回転切削圧入する工法です。
※ ジャイロプレス工法®は、日本製鉄株式会社と株式会社技研製作所の共同開発商品です。
特長
- 硬質地盤への圧入や鉄筋コンクリートや障害物の貫通など広範囲の施工が可能です。
- 狭隘な場所、空頭制限場所の施工に最適です。また、仮設桟橋等も必要としません。
- 杭先端にリングビットを設けて回転圧入による貫入を行うため、排土を抑える施工を実現しました。
- 回転圧入の採用により鋼管杭の低騒音・低振動施工を実現しています。

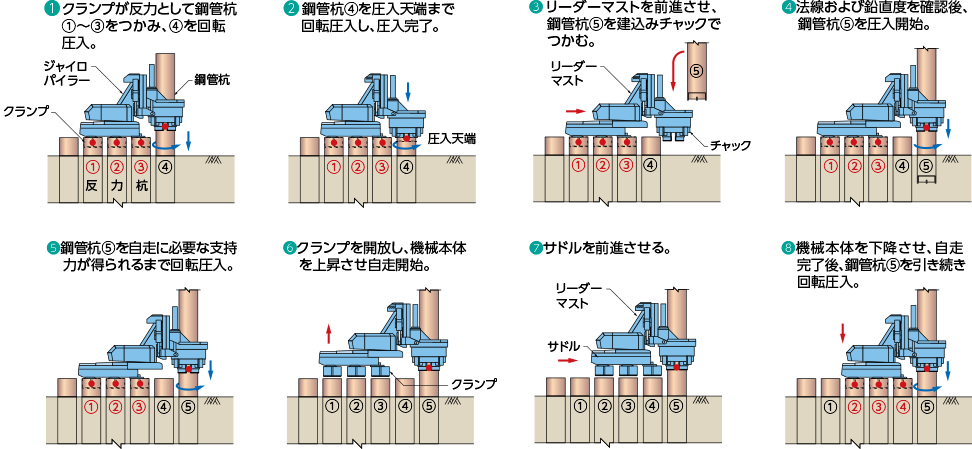

施工手順
適用効果事例

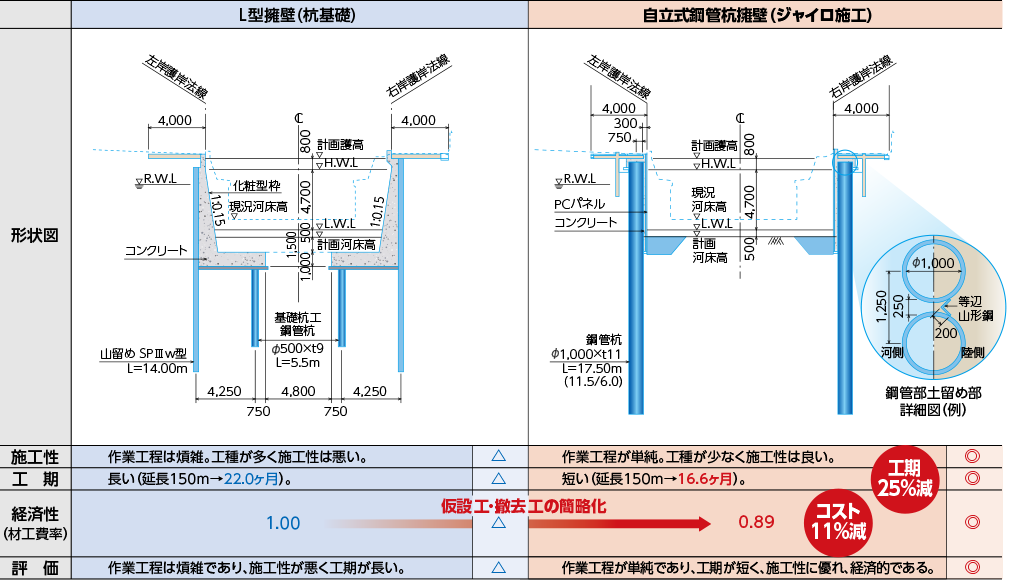

都市河川整備工事護岸形状比較

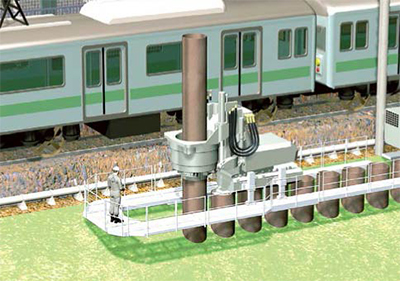

近接施工への適用
システム全体は、反力として既に圧入された堅固な鋼管杭を掴む機構なので、転倒等の危険性のない安全な施工法として、既設構造物に近接した施工ができます。

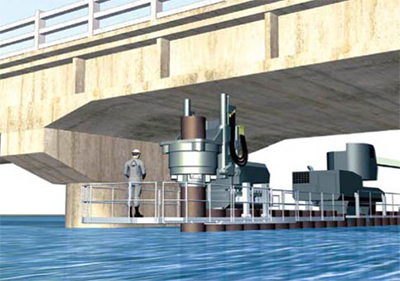

空頭制限場所への適用
桁下施工など空頭制限のある場所でも、コンパクトな機械が杭頭部を自走し、鋼管杭の搬入、動力の供給等がシステム化されているので容易に施工が可能です。
カタログ
- 工法概要
- GRBシステム
- 用途・適用例
- 河川護岸
- 道路擁壁
- 空頭制限施工
- 斜杭施工
- ジャイロパイラー
- ジャイロパイラー 垂直圧入専用機
- ジャイロパイラー 低空頭/左右傾斜対応機
- パワーユニット
- 付属機械
- 水潤滑システム
- 吊込装置
- 打下装置
- 標準施工工程
- 初期圧入
- 単独(標準貫入)
