NSPP® 540（建築基礎構造用高強度スパイラル溶接鋼管）

設計基準強度が400N/mm2の建築基礎構造用鋼管杭であり、本商品を使用することにより合理的・経済的な設計が可能となります。

［国土交通大臣認定］
MSTL-0411（君津製鐵所）、MSTL-0412（八幡製鐵所）、MSTL-0356（鹿島製鐵所・日鉄大径鋼管）

特長

  • 設計基準強度400N/mm2を持つ建築基礎構造用の高強度鋼管です。
  • SKK490と比較して最大で20%の鋼重削減が可能です。
  • SKK400/490と比較して板厚が低減でき、杭の現場円周溶接時間を短縮することが可能です。
  • 鋼管材料費、施工費の削減による経済設計が可能です。

材料・規格

化学成分

（単位：%）
鋼種 C Si Mn P S Ceq又はPCM
NSPP®540 0.18以下 0.55以下 1.65以下 0.035以下 0.035以下 Ceq=0.44以下又は
PCM=0.29以下
（参考）SKK400 0.25以下 規定なし 規定なし 0.040以下 0.040以下 規定なし
（参考）SKK490 0.18以下 0.55以下 1.65以下 0.035以下 0.035以下 規定なし

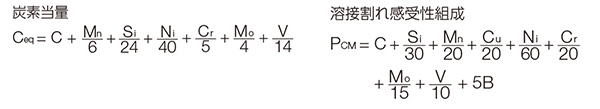

[炭素当量]Ceq=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14 [溶接割れ感受性組成]PCM=C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B

機械的性質

鋼種 設計基準 強度
(N/mm2)		 機械的性質
降伏点又は0.2%耐力 (N/mm2) 引張 強さ
(N/mm2)		 降伏比
(%)		 シャルピー吸収
エネルギー
(J:0℃)		 溶接部
引張強さ
(N/mm2)
NSPP®540 400 400以上 580以下 540以上 90以下 27以上 540以上
（参考）SKK400 235 235以上 400以上 規定なし 規定なし 400以上
（参考）SKK490 325 315以上 490以上 490以上

適用工法

TN-X工法

NSエコパイル®

  • その他一般工法（中掘り工法、打撃工法、振動工法）に適用することが可能です。
