ガチカムジョイント®
「ガチカムジョイント®」は鋼管杭・鋼管矢板の現場接合に用いる機械式継手でピン継手、ボックス継手、回転抑止キーから構成されます。継手には円周方向に分割された4段のギアが加工されており、このギア同士が噛み合うことで荷重を伝達します。継手はあらかじめ工場にて鋼管と溶接されており、現場ではピン継手をボックス継手へ挿入後、ギア幅長だけ回転させ、回転抑止キーを取り付け、接合が完了します。ギア構造の採用により、従来の機械式継手と比較して継手をコンパクト化、部品数を大幅に削減することで施工性、経済性の更なる向上を実現しています。
（一財）土木研究センター：建設技術審査証明取得技術（建技審証 第1601号 平成28年2月）
（一財）沿岸技術研究センター：港湾関連民間技術の確認審査・評価取得（評価証 第16003号 平成29年3月）
特長
1. 施工時間の短縮
従来の溶接継手に比べ施工時間を大幅に短縮、天候や施工者の技量に左右されません。
2. 鋼管本体と同等以上の耐力
鋼管本体と同等以上の圧縮耐力、引張耐力、曲げ耐力、せん断耐力を有しています。
3. 大径、高強度鋼管に対応
鋼管径はφ1600mmまで、引張強さは570N/mm2まで対応可能です。
4. 施工性に優れた構造
ギア構造なので部品数が少なく接合作業に優れており、施工管理も容易です。

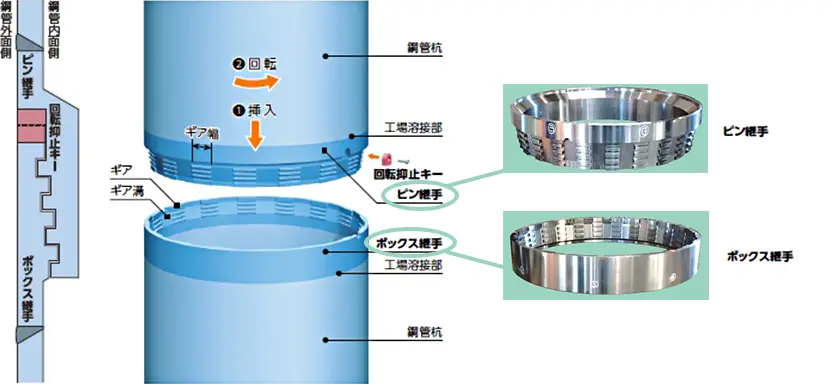

構造概要
構造
- ピン継手、ボックス継手、回転抑止キーで構成
- 円周方向に分割されたギア同士が噛み合う構造
接合方法
- 1ボックス継手のギア溝にピン継手のギアを挿入
- 2ピン継手をギア幅長だけ回転
- 3回転抑止キーの取付により接合完了
使用材料
継手材料はJIS G 3221（クロムモリブデン鋼鍛鋼品）に規定されるSFCM880Rを使用
製造範囲・適用工法
製造範囲
| 鋼管径 | φ400mm～φ1600mm （インチサイズは1625.6mm以下） |
|---|---|
| 鋼管板厚 | 9mm～30mm |
| 鋼管鋼種 | SKK400（SKY400）、SKK490（SKY490）、SM490Y、引張強さ570N/mm2鋼管 |
- ※大径、厚肉サイズの場合は事前のご相談をお願いします。
適用工法
- 打撃工法・バイブロハンマ工法・埋め込み杭工法
- ガンテツパイル®（鋼管ソイルセメント杭工法）
- ジャイロプレス工法®（回転切削圧入工法）
- NSエコパイル®（回転杭工法）
- ※回転杭、斜杭施工の場合は事前のご相談をお願いします。
