溶接軽量H形鋼 スマートビーム®

日本製鉄のスマートビーム®は、設計や加工のニーズに賢く対応する溶接軽量H形鋼です。

溶接軽量H形鋼とは、熱延コイルから高周波抵抗溶接によって連続的に製造されるH形鋼で、熱間圧延H形鋼と比べると板厚が薄く、断面の寸法精度が高いという特徴があります。
日本製鉄は溶接軽量H形鋼のトップメーカーとして、工業化住宅を始め、仮設住宅、建築鉄骨、システム建築、温室等の様々な分野のニーズに対応し、確かな品質で先進の構造を支えています。


特長

1. 設計ニーズに即応するサイズフリー

以下の製造可能範囲の中で60種類以上の標準サイズを豊富に取りそろえているので、あらゆる設計ニーズに対応できます。
また、標準サイズ以外のサイズや非対称形状も製造可能です。

製造可能範囲
（mm）

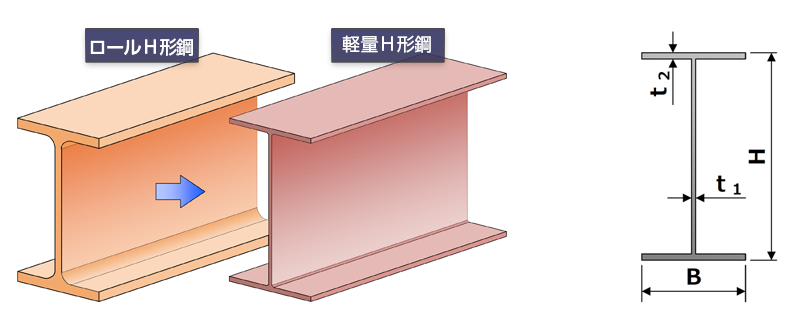

H 最小80.0 最大450.0
B 最小40.0 最大200.0
t1 最小2.3 最大6.0
t2 最小2.3 最大12.0

2. 経済的な設計を可能にする優れた断面性能

熱間圧延H形鋼（ロールH）に比べ、同一断面性能の場合は、2～3割の軽量化が図れ、経済的な設計ができます。

3. 加工コスト削減につながる高い寸法精度

板厚が薄く寸法精度が高いため、シャー切断やパンチ孔加工等が適用でき、自動加工ラインに最適です。

4. 高信頼性を確保する素材と溶接部の品質

素材には一貫製鉄所の高度な技術で製造される高周波溶接に最適な熱延鋼帯を使用しています。
また、JISで要求される溶接部引張試験をはじめ、端部ジャッキ試験やインライン超音波探傷試験等により溶接部の全長品質確認を行っています。

5. 耐久性に優れためっき軽量H形鋼

高耐食性めっき鋼板「スーパーダイマ®」（K12）を使用した軽量H形鋼も取り揃えています。

効率化・コストダウンのご提案

①軽量H形鋼のご使用メリット

特長 ご使用メリット
　1.豊富なサイズ設定 最適断面設定
（無駄なく鋼材活用）		 豊富なサイズ設定により、お客様の必要な性能に対して無駄なくサイズ設定が可能となり、コストダウンが期待できます。 コストダウン
　2.軽量サイズの設定 加工・施工
工数削減		 ロールH形鋼に比べて寸法精度が良く、軽量サイズがラインナップされております。寸法精度の良さと軽量化により効率的な加工・施工が可能となります。 効率化
　3.寸法精度が良い コストダウン
ロールH形鋼 軽量H形鋼 軽量化率
単重
（kg/m）
サイズ
（H × B × t1 × t2）		 単重
（kg/m）		 断面二次
モーメントIx（cm4）		 サイズ
（H × B × t1 × t2）		 単重
（kg/m）		 断面二次
モーメントIx（cm4）
200 × 100 × 5.5 × 8 20.9 1,810 200 × 100 × 3.2 × 4.5 11.9 1,050 △ 43%
250 × 125 × 3.2 × 4.5 14.9 2,070 △ 28%

②軽量Ｈ形鋼の加工（切断・穴あけ）について

軽量H形鋼の板厚レンジは2.3ｍｍ～12ｍｍのため、ロールH形鋼より薄肉（軽量）サイズを採用することが可能です。板厚が薄くなることにより、切断や穴あけ加工の作業能率は向上します。更に、軽量Ｈ形鋼専用の加工ラインでせん断加工すると大幅な効率化が期待できます。

◇軽量H形鋼専用加工ラインを保有している加工会社のご紹介


会社名 住所等
入江金属工業株式会社

茨城県かすみがうら市上稲吉字東清水2045-3

TEL　029-831-1771

URL：https://iriekinzoku.co.jp/products/kasumigaura-factory.html

加工

１本より加工可能

運搬

１本より全国へ発送可能

軽量H形鋼の加工


加工方法
穴あけ 切断 塗装
プレス せん断

・粉体塗装（黒色）

・溶剤塗装
ドリル 鋸

入江金属工業（株）ウェブサイト お問い合わせページへ
軽量H形鋼 加工・塗装等に関するお問い合わせがございましたら、上記ボタンよりご連絡ください。

用途

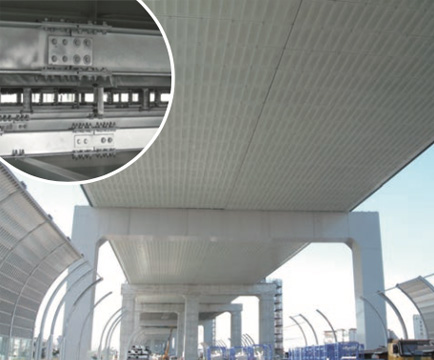

高速道路の裏面吸音板支持梁

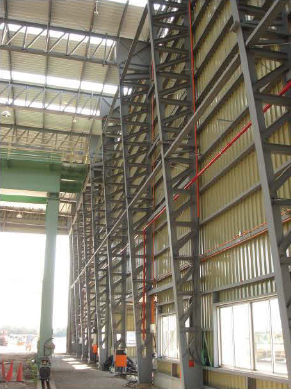

システム建築（ラチスタイプ）内観

カタログ

溶接軽量H形鋼　スマートビーム® (10.23MB)PDFファイル

  • 特長
  • 製造工程
  • 規格
  • 仕様
  • 溶接部の品質
  • 標準断面寸法と断面性能
  • 溶接軽量H形鋼の用途例

日本製鉄グループが提案する建築建材ソリューション (11.47 MB)PDFファイル

  • 梁材
    • ハイパービーム® ・ メガハイパービーム®（外法一定H形鋼）
    • NSYP® 345B（「省エネで経済的」なハイパービームVE®）
    • 梁端ウェブ補剛工法（ハイパービーム® を用いた工法）
    • 横補剛材省略工法（ハイパービーム® を用いた工法）
    • 梁端ストレート工法/反転スカラップ工法（ハイパービーム® を用いた工法）
    • パス間温度緩和工法（ハイパービーム® を用いた工法）
    • スマートビーム®（溶接軽量H形鋼）
  • 柱材
    • 逆打支柱に用いるノンダイアフラム柱梁接合部工法
    • 極厚H形鋼（柱に適したH形鋼）
    • BT-HTシリーズ（建築構造用高張力鋼板）
    • BT-HT400C, BT-HT500C（建築構造用高降伏点シリーズ 柱用490, 590N/mm2鋼材）
    • 木鉄ハイブリッド耐火柱（1時間耐火構造柱）
    • 高HAZ靱性鋼（HTUFF®）（建築構造用大入熱溶接対応）
    • UコラムW-BCP235/ 325/325T（高性能冷間プレス成形角形鋼管）
    • UコラムW-BCHT® 325TF/ 385TF（高性能TMCP型冷間プレス成形角形鋼管）
    • UコラムW-BCHT® 385/ 385T（550N/mm2級冷間プレス成形角形鋼管）
    • UコラムW-BCHT® 400（高降伏点冷間プレス成形角形鋼管）
    • UコラムW-BCHT® 440（590N/mm2級冷間プレス成形角形鋼管）
    • 冷間ロール成形角形鋼管（角パイプ/角パイプBCR, Uコラム/UコラムBCR）
    • UBCR365®（建築構造用冷間ロール成形角形鋼管）
    • NDコア®（ノンダイアコア® ） （冷間成形角形鋼管柱向け 柱はりノンダイアフラム接合部材）
    • テーパーコア®（冷間プレス成形テーパーコア）
    • UコラムBCR-Jr. （小径冷間ロール成形角形鋼管）
    • NS-LRB400（建築構造用太径丸鋼）
  • 柱梁
    • NSLT®（低温靭性保証鋼）
    • ステンレス構造材（建築構造用のステンレス鋼と接合材）
    • ステンレス形鋼（建築構造用のステンレス形鋼）
  • 空間構造
    • NSトラスシステム®（空間構造システム商品）
    • NSテンションシステム®（空間構造システム商品）
    • 木・鋼ハイブリッド構造®（空間構造システム商品）
    • Wトラスシステム®（空間構造システム商品）
  • 接合材
    • 高HAZ靱性鋼用溶接材料（建築構造用大入熱溶接対応）
    • 高強度鋼用CO2溶接材料（建築構造用溶接材料）
    • スーパーダイマ® ・ ZAM® ・ ZEXEED® 用溶接材料 SF-309SD（高耐食性めっき鋼板用溶接材料）
    • セルフシールドアーク溶接用ワイヤ SAN-53P（鋼管杭用の溶接材料）
    • SHTB®（トルシア形超高力ボルト）
    • 12G SHTB®（12G溶融亜鉛めっき高力六角ボルト）
  • 床材
    • ハイパーデッキ®（ロングスパン・高荷重合成スラブ用デッキプレート）
    • スｰパーEデッキ ・ EVデッキ（合成スラブ用デッキプレート）
    • サイノスデッキ®（等厚合板スラブ用デッキプレート）
    • アクロスデッキ®（ロングスパン対応フラットデッキ/型枠用デッキプレート））
    • セーフティフラット® エコタイプ（フラットデッキ/型枠用デッキプレート）
  • 屋根材
    • 日鉄ルーフデッキ（外断熱防水シート屋根用デッキプレート）
    • 木造NBR工法®（木造向け日鉄ルーフデッキ）
  • 免制震
    • アンボンドブレース®（制振構造技術）
    • NS Steel Panel™（制振構造技術）
    • 免震NSUダンパー®（免震構造技術）
    • 球面すべり支承NS-SSB®（免震構造技術）
  • 胴縁
    • エコ角®（薄肉角パイプ）
    • カラーC形鋼 ・ カラー角パイプ（JIS K 5674対応）
    • スーパーダイマ® 胴縁（高耐食性めっき軽量形鋼/角パイプ）
  • 二次部材
    • 熱押形鋼 （一般構造用圧延鋼材・溶接構造用圧延鋼材）
  • 杭材
    • TN-X工法 （先端拡大根固め鋼管杭）
    • NSエコパイル®（回転圧入鋼管杭）
    • ハイブリッド鋼管杭工法 ・ 拡頭リング工法® ・ NSPP® 540（建築基礎周辺技術）
  • 仕上材
    • TranTixxii® シリーズ（意匠性チタン）
    • ナルカラー® シリーズ ・ 月星スワンカラー®シリーズ（塗装ステンレス鋼板）
    • 高耐銹性フェライト系 ・ 二相ステンレス鋼（屋根・外装・建具用ステンレス鋼）
    • エスジーエル® ・ ニスクカラーPro®（建築外装用めっき鋼板・カラー鋼板）
    • ニスクルーフ® L145（高強度二段嵌合折板）
    • NISCパネル（金属断熱サンドイッチパネル）
  • その他
    • 日本製鉄が提供する建設ソリューションProstruct®
