スポット溶接部破断予測ソフトウェア（NSafe®-SPOT）

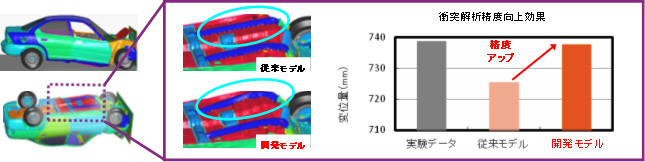

衝突時のスポット溶接部の破断は全体挙動を変化させる可能性があり、その予測が重要です。

衝突解析用ソフトウェア（LS-DYNA，PAM-CRASH）と連動して
スポット溶接部の破断を予測できるソフトウェア（NSafe^®-SPOT）を開発しました。

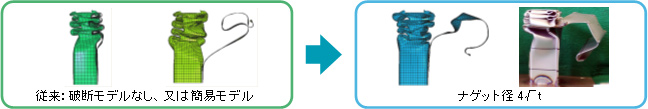

引張せん断型

十字引張型

曲げ型

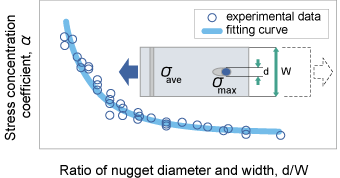

応力集中の考え方に基づいて破断荷重が整理でき（左図）、実車で想定される種々のモードでの破断の予測が可能です。
