1.令8区画及び共住区画を貫通する配管等の取り扱いについて

日本製鉄株式会社

掲題の件について、以下に概要を示します。なお本文は、消防設備等関連通達・基本法令中の「消防庁予防課長通知」と「日本水道鋼管協会の当該資料」の原文を引用しています。鋼管材料に関係していない部分は省略していますが、鋼管材料以外の詳細については、原文全体をお読み頂き、特殊な場合のご不明点は各地消防署殿や設計仕様指示部署殿とご相談されるようお願いします。

記

消防予第344号
平成19年10月5日

各都道府県消防防災主管部長 殿
東京消防庁・各指定都市消防長 殿

消防庁予防課長

令8区画及び共住区画を貫通する配管等に関する運用について（通知）

消防法施行令（昭和36年政令第37号）第8条に規定する開口部のない耐火構造の床又は壁の区画（以下「令8区画」という。）及び特定共同住宅等の位置、構造及び設備を定める件（平成17年消防庁告示第2号。以下「位置・構造告示」という。）に規定する特定共同住宅等の住戸等の床又は壁の区画（以下「共住区画」という。）を貫通する配管及び当該貫通部（以下「配管等」という。）について、下記のとおり運用を取りまとめましたので通知します。
つきましては、貴管下市町村に対してもこの旨示達され、その運用に遺漏のないようよろしく御指導をお願いします。

記

1 令8区画及び共住区画を貫通する鋼管等の取扱いについて

令8区画及び共住区画を貫通する鋼管等のうち、別添により設置されているものにあっては、「令8区画及び共住区画の構造並びに当蕨区画を貫通する配管等の取扱いについて」（平成7年3月31日付け消防予第53号。以下「53号通知」という。）及び位置・構造告示に適合するものとして取り扱って差し支えないものであること。

2 共住区画を貫通する燃料供給配管の取扱いについて

共住区画を貫通する燃料供給配管のうち、次により設置されているものにあっては、位置・栴造告示第3の第三号（4）に適合するものとして取り扱って差し支えないものであること。

  1. 1配管の用途は共同住宅の各住戸に設けられている燃焼機器に、灯油又は重油を供給するものであること。
  2. 2配管は日本工業規格（以下「JIS」という。）H3300（銅及び銅合金の縫目無管）を含むものであること。
  3. 3当該配管を含む燃料供給施設は、「共同住宅等の燃料供給施設に関する運用上の指針について」

（平成15年8月6日付け消防危第81号）に適合するものであること。

3 その他

この通知に伴い、次に示す行政実例及びこれらに類する質疑応答については、廃止するものとすること。

  1. 1令8区画及び共住区画を貫通する鋼管等の取扱いについて（通知）（平成8年3月27日消防予第47号）
  2. 2令8区画及び共住区画を貰通する給排水管の取扱いについて（通知）（平成8年12月24日消防予第263号）

別添

令8区画及び共住区画を貫通する鋼管等の取扱いについて

1 鋼管等を使用する範囲

令8区画及び共住区画を貫通する配管等にあっては、貫通部及びその両側1m以上の範囲は鋼管等とすること。ただし、次に定める（1）及び（2）に適合する場合は、貫通部から1m以内となる部分の排水管に衛生機器を接続して差し支えないこと。

  1. 1衛生機器の材質は、不燃材料であること。
  2. 2排水管と衛生機器の接続部に、塩化ビニル製の排水ソケット、ゴムパッキン等が用いられている場合には、これらは不燃材料の衛生機器と床材で覆われていること。

2 鋼管等の種類

令8区画及び共住区画を貫通する鋼管等は、次に掲げるものとすること。

  1. 1JISG3442（水配管用亜鉛めっき鋼管）
  2. 2JISG3448（一般配管用ステンレス鋼管）
  3. 3JISG3452（配管用炭素鋼管）
  4. 4JISG3454（圧力配管用炭素鋼鋼管）
  5. 5JISG3459（配管用ステンレス鋼管）
  6. 6JISG5525（排水用鋳鉄管）
  7. 7日本水道協会規格（以下「JWWA」という。）K116（水道用硬質塩化ビニルライニング鋼管）
  8. 8JWWAK132（水道用ポリエチレン粉体ライニング鋼管）
  9. 9JWWAK140（水道用耐熱性硬質塩化ビニルライニング鋼管）
  10. 10日本水道鋼管協会規格く以下「WSP」という。）011（フランジ付硬質塩化ビニルライニング鋼管）
  11. 11WSP032（排水用ノンタールエポキシ塗装鍋管）
  12. 12WSP039（フランジ付ポリエチレン粉体ライニング鋼管）
  13. 13WSP042（排水用硬質塩化ビニルライニング鋼管）
  14. 14WSP054（フランジ付耐熱性樹脂ライニング鋼管）

3 貫通部の処理

（1） セメントモルタルによる方法

  • ア. 日本建築学会建築工事標準仕様審（JASS）15「左官工事」によるセメントと砂を容積で1対3の害恰で十分から練りし、これに最小限の水を加え、十今混練りすること。
  • イ. 貫通部の裏側の面から板等を用いて仮押さえし、セメントモルタルを他方の面と面一になるまで十分密に充填すること。
  • ウ. セメントモルタル硬化後は、仮押さえに用いた板等を取り除くこと。

（2） ロックウールによる方法

  • ア. JISA9504（人造鉱物繊維保温材）に規定するロックウール保温材（充填密度150kg/m3以上のものに限る。）
    又はロックウール繊維（充填磨度150kg／m3以上のものに限る。）を利用した乾式吹き付けロックウール又は湿式吹き付けロックウールで隙間を充填すること。
  • イ. ロックウール充填後、25mm以上のケイ酸カルシウム板又は0.5mm以上の鋼板を床又は壁と50m以上重なるように貫通部に蓋をし、アンカーボルト、コンクリート釘等で固定すること。

4 可燃物への着火防止措置

配管等の表面から150mmの範囲に可燃物が存する場合には、（1）又は（2）の措置を講ずること。

（1） 可燃物への接触防止措置

アに掲げる被覆材をイに定める方法により被覆すること。

  • ア. 被覆材

    ロックウール保温材（充填密度150kg/m3以上のものに限る。）又はこれと同等以上の耐熱性を有する材料で造った厚さ25mm以上の保温筒、保温帯等とすること。

  • イ. 被覆方法
（ア）床を貫通する
鋼管等の呼び径 被覆の方法
100以下 貫通部の床の上面から上方60cmの範囲に一重に被覆する。
100を超え200以下 貫通部の床の上面から上方60cmの範囲に一重に被覆し、さらに、床の上面から上方30cmの範囲には、もう一重被覆する。
（イ）壁を貫通する場合
鋼管等の呼び径 被覆の方法
100以下 貫通部の壁の両面から左右30cmの範囲に一重に被覆する。
100を超え200以下 貫通部の壁の両面から左右60cmの範囲に一重に被覆し、さらに、壁の両面から左右30cmの範囲には、もう一重被覆する。

（2） 給排水管の着火防止措置

次のア又はイに該当すること。

  • ア. 当該給排水管の内部が、常に充水されているものであること。
  • イ. 可燃物が直接接触しないこと。また、配管等の表面から150mmの範囲内に存在する可燃物にあっては、構造上必要最小限のものであり、給排水管からの熱伝導により容易に着火しないもの（木軸、合板等）であること。

5 配管等の保温

配管等を保温する歩合にあっては、次の（1）又は（2）によること。

  1. 1保温材として4（1）アに掲げる材料を用いること。
  2. 2給排水毎にあっては、JISA9504（人造鉱物繊維保温材）に規定するグラスウール保温材又はこれと同等以上の耐熱性及び不燃性を有する保温材を用いてもさしつかえないこと。この場合において、3及び4の規定こついて、特に留意されたいこと。

6 配管等の接続

配管等を1の範囲において接続する場合には、次に定めるところによること。

  1. 1配管等は、令8区画及び共住区画を貫通している部分に患いて接続しないこと。
  2. 2配管等の接続は、次に掲げる方法又はこれと同等以上の性能を有する方法により接続すること。
    なお、イに掲げる方法は、立管又は横枝管の接続に限り、用いることができること。
    ア. メカニカル接続
    1. 1ゴム輪（ロックパッキン、クッションパッキン等を含む。以下同じ。）を挿入管の差し口にはめ込むこと。
    2. 2挿入管の差し口端分を受け口の最奥都に突き当たるまで挿入すること。
    3. 3予め差し口にはめ込んだゴム輪を受け口と差し口との間にねじれがないように挿入すること。
    4. 4押し輪又はフランジで押さえること。
    5. 5ボルト及びナットで周囲を均等に締め付け、ゴム輪を挿入管に密着させること。
    イ. 差込み式ゴムリング接続
    1. 1受け口管の受け口の内面にシール剤を塗布すること。
    2. 2ゴムリングを所定の位置に差し込むこと。
      ここで用いるゴムリングは、EPDM（エチレンプロピレンゴム）又はこれと同等の硬さ、引っ張り強さ、耐熱性、耐老化性及び圧縮永久歪みを有するゴムで造られたものとすること。
    3. 3ゴムリングの内面にシレル剤を塗布すること。
    4. 4挿入管の差しロにシ山ル剤を塗布すること。
    5. 5受け口の最奥部に突き当たるまで差し込むこと。
    ウ. 袋ナット接続
    1. 1袋ナットを挿入管差しロにはめ込むこと。
    2. 2ゴム輪を挿入管の差し口にはめ込むこと。
    3. 3挿入管の差し口端部を受け口の最奥部に突き当たるまで挿入すること。
    4. 4袋ナットを受け口にねじ込むこと。
    エ. ねじ込み式接続
    1. 1挿入管の差し口端外面に管用テーバおネジを切ること。
    2. 2接合剤をネジ部に塗布すること。
    3. 3継手を挿入管にねじ込むこと。
    オ. フランジ接続
    1. 1配管の芯出しを行い、ガスケットを挿入すること。
    2. 2仮締めを行い、ガスケットが中央の位置に納まっていることを確認すること。
    3. 3上下、次に左右の順で、対称位置のボルトを数回に分けて少しずつ締めつけ、ガスケットに均一な圧力がかかるように締めつけること。
  3. 3耐火二層管と耐火二層管以外の管との接続部には、耐火二層管の施工方法により必要とされる目地工法を行うこと。

7 支持

鋼管等の接続部の近傍を支持するほか、必要に応じて支持すること。

（参考）

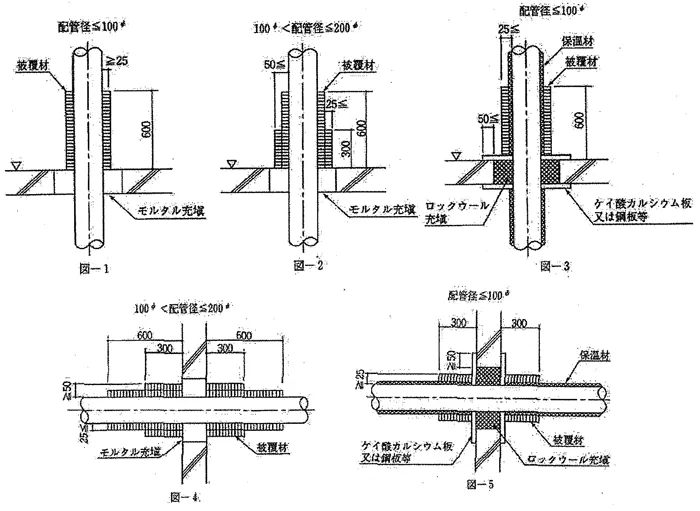

施工方法の例（鋼管等の表面の近くに可燃物がある場合）
