Al/SUS
特長
- ステンレス単体より軽量化が可能です。

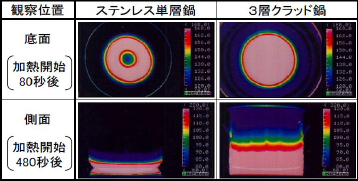

- ステンレス単体より熱伝導性に優れ、熱拡散しやすくなります。


用途例




その他、自転車部品、プリンター部品、自動車用ペダル、時計外装材 等
ステンレス皮材の化学成分(単位:mass%)
品種 | C | Si | Mn | P | S | Cr | Ni | Cu | Nb | |
---|---|---|---|---|---|---|---|---|---|---|
ステンレス | 160M | ≦0.025 | ≦1.00 | ≦1.00 | ≦0.040 | ≦0.005 | 16.00~19.00 | - | 0.30~0.80 | 0.30~0.80 |
SUS304L | ≦0.030 | ≦1.00 | ≦2.00 | ≦0.045 | ≦0.030 | 18.00~20.00 | 9.00~13.00 | - | - |
アルミニウム母材の化学成分(単位:mass%)
品種 | Si+Fe | Cu | Mn | Zn | Al | |
---|---|---|---|---|---|---|
アルミニウム | A1100 | ≦1.00 | 0.05~0.20 | ≦0.05 | ≦0.10 | ≧99.00 |
機械的性質
0.2%-Y.S. / MPa | T.S. / MPa | El. / % | |
---|---|---|---|
160M / Al | ≧115 | ≧185 | ≧10 |
160M / Al / 304L | ≧200 | ≧230 | ≧25 |
製造可能範囲
組合せ | 全板厚 (mm) | SUS 板厚 (mm) | 板厚 (mm) | |
---|---|---|---|---|
ステンレスクラッド | 2層(SUS/Al) | 0.6~3.3 | 0.3~0.8 | 標準≦800 |
3層(SUS/Al/SUS) | 1.9~2.6 | 0.4~0.6 |
※ 製造可能範囲について、詳細はご相談下さい。
製品形態
サークル、切板、コイル
クラッド 製品一覧
お問い合わせ
製品に関するお問い合わせ
会社団体名、お問い合わせ内容等の記載に漏れや不備がある場合や、お見積りに関するご質問等については、回答できない場合もございますので、予めご了承ください。
