磁性を持つ鉄

磁性を、最大限に引き出した高機能材料『電磁鋼板』

この鋼板を磁化しやすくして電気エネルギーのロス（鉄損）を減らす技術開発が、“省エネルギー社会”を支えている

・電力の送配電に必要不可欠な変圧器の高効率化、小型化に貢献する「方向性電磁鋼板」
・EV、HV等の自動車用、エアコン等の家電用、産業機械用等、各種モータの高効率化、小型化に貢献する「無方向性電磁鋼板」

鉄 損
  • ・鋼板を磁化したときに消費されるエネルギーで、小さいほど良い
  • ・モータの効率に寄与
  • ・板厚が薄いほど、低鉄損化（⇔高磁束密度化）
磁束密度
  • ・鋼板が磁化されたときの単位断面積あたりの磁束の量で、
    大きいほど良い
  • ・モータのトルクに寄与
  • ・板厚が厚いほど、磁束密度が上がる（⇔低鉄損化）
強 度
  • ・モータの高回転速度にも耐え得る強度
  • ・薄くても強度を担保できれば、軽量化に寄与

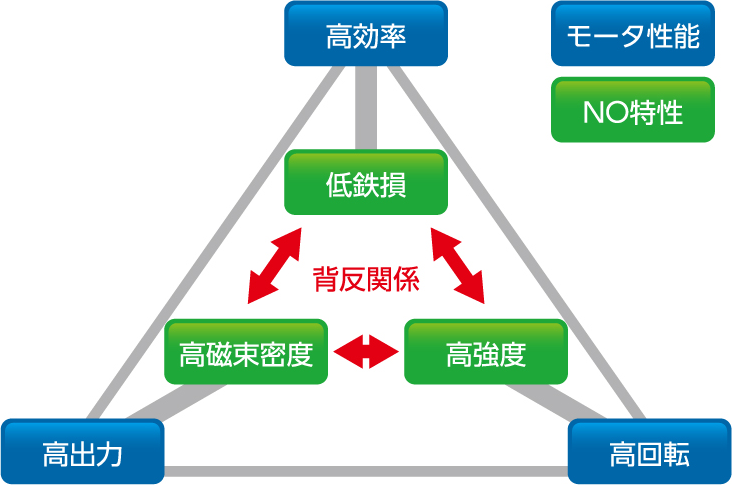

EV・HVモータ駆動条件と素材への要求特性

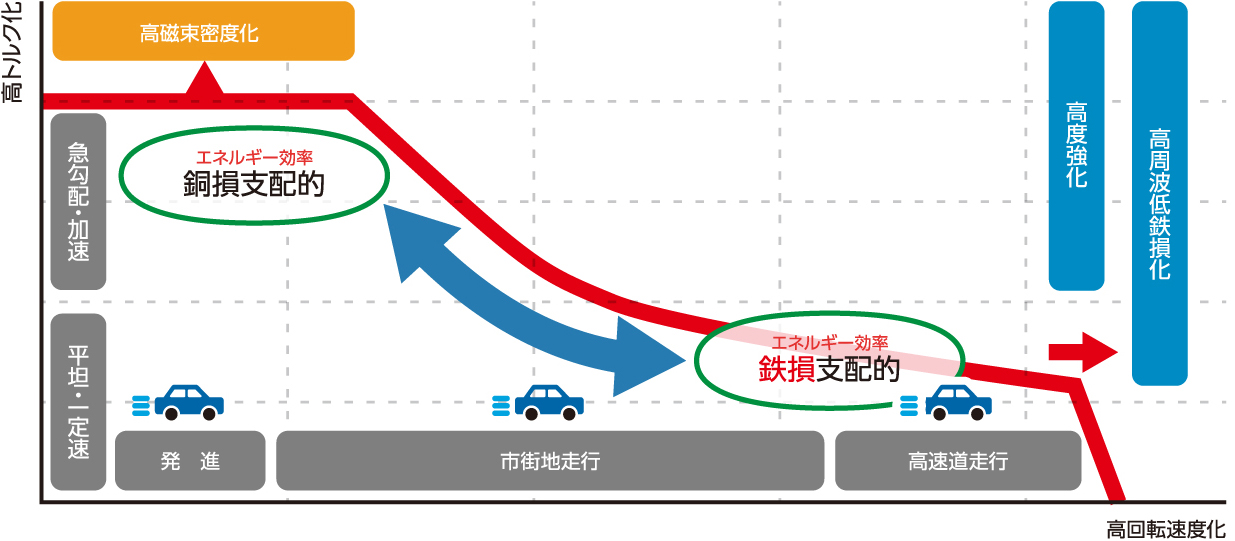

走行状況に応じて、モータには｢高回転｣｢高効率｣｢高出力｣が求められる。しかし、それら全てを実現するために求められる素材特性｢高磁束密度化｣｢高周波低鉄損化｣｢高強度化｣は、それぞれ“背反関係”にあるため、全てを叶えるのは難しかった

EV、HV用モータの
要求特性に応える
無方向性電磁鋼板の開発

駆動用モータの要求に応えた材料シリーズ ・25HX1400
・25HX1500
・30HX1600
・30HX1800

  • 高磁束密度化と低鉄損化を両立

  • さらに、薄くても高強度

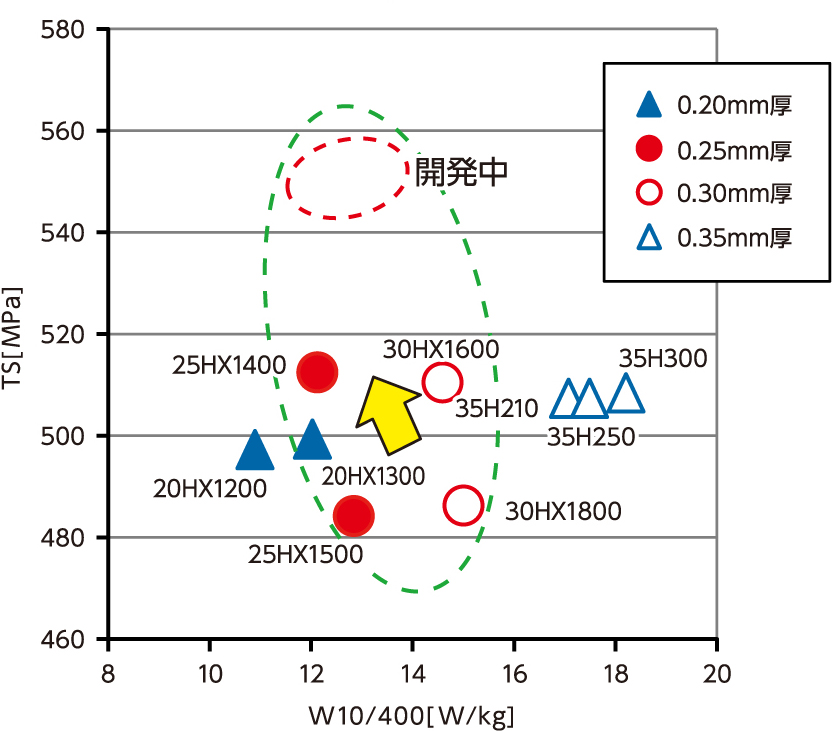

W10/400：周波数400Hz、磁束密度1.0Tの時の鉄損値　　　　
TS：引張強度

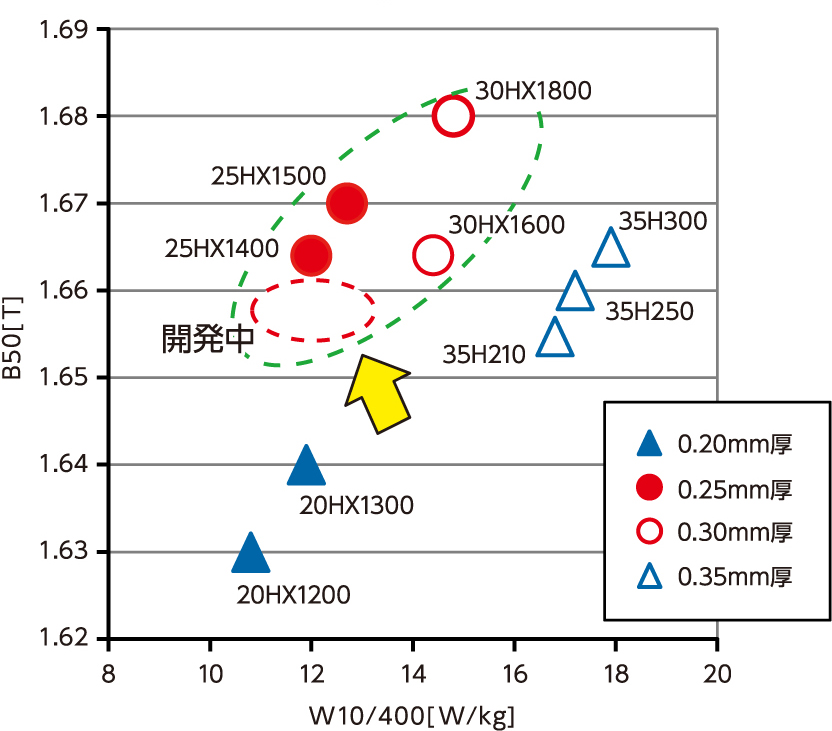

B50：磁界強度5,000A/mの時の磁束密度の値　　
