NSジンコート® 電気亜鉛めっき鋼板

日本製鉄のNSジンコート（電気亜鉛めっき鋼板）は、各種電気機器・事務機器・鋼製家具をはじめ、自動車・建材・車両用部材など、あらゆる分野にご使用頂いております。

特長

「NSジンコート®」シリーズでは、様々なクロメートフリー特殊皮膜をコーティングすることで、用途にあった特性を持たせることができます。

  • 耐食性
  • 潤滑性
  • 導電性
  • スポット溶接性
  • 耐熱性
  • 耐アルカリ性
  • 耐溶剤性
  • 耐指紋性
  • 塗装密着性

代表的性能

クロメートフリー処理皮膜の防食機構

皮膜の構成と機能

耐食性

塩水噴霧試験（JIS Z2371）、平面部および加工部（エリクセン7mm押出し部）

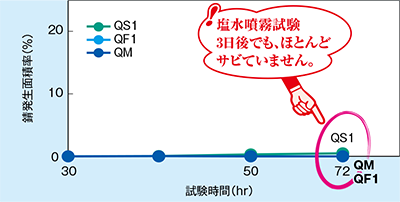

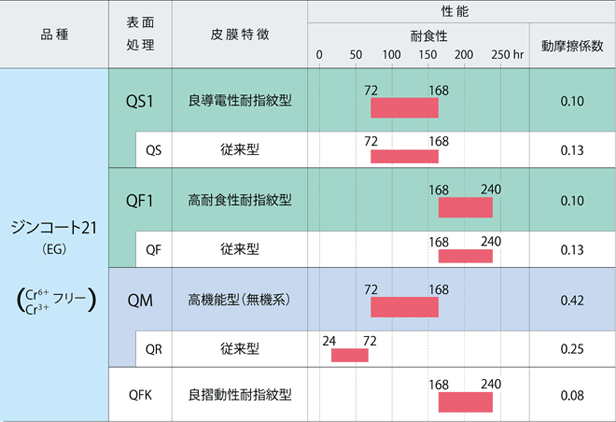

平面部耐食性の一例（代表表面処理種を記載）

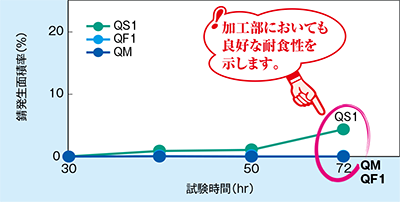

加工部耐食性の一例

導電性（アース）

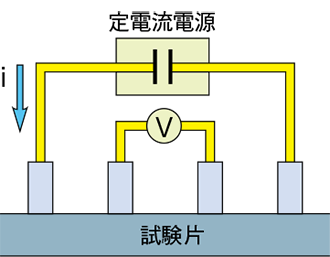

ロレスタ（4探針式）
測定装置 三菱化学（株）製ロレスタ-EP
測定方式 4端子4探針法、定電流印加方式
測定レンジ 10-2～108Ω
ブローブ ESPブローブ
（ピン先2mmФ×4本、ピン間5mm、バネ圧2.4N/本）
評価 導通率（％）＝導通回数※／20回×100

※ 導通＝1mΩ未満

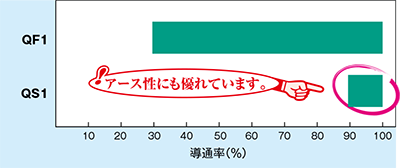

接触抵抗（ロレスタ4探針式）試験の一例

NSジンコート®シリーズ（製品紹介）

日本製鉄独自の有機系&無機系皮膜をコーティングすることで、さまざまな特性の製品をラインアップしています。

皮膜について 求める特性 製品名
有機系皮膜
  • 表面皮膜の作用により高加工性・潤滑性を実現。
  • 水をハジきやすい傾向があります。
 導電性重視 QS1
（良導電性耐指紋型）
耐食性・耐疵付き性重視 QF1
（高耐食性耐指紋型）
QFK
（良摺動性耐指紋型）
無機系皮膜
  • 薄膜なので導電性・密着性に優れています。
  • 水性塗料にも対応が可能です。
  • 水をハジきにくい傾向があります。
 導電性・塗装性・しごき加工性重視 QM
（高機能型（無機系））

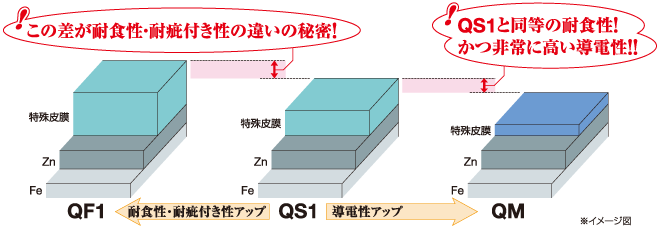

イメージ図

性能データ

NSジンコート®QS1

  • 導電精・耐食性などをバランスよく満たしているスタンダードタイプです。
  • 各種AV・OA機器に求められる「導電性」「耐食性」などに優れています。

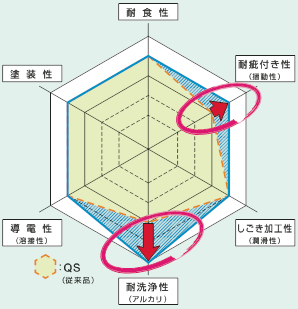

従来品として比較して機能がアップした「NSジンコート®QS1」

NSジンコート®QF1

  • 厚膜の特殊被膜により、各種AV・OA機器の中でも、厳しい耐食性や耐疵付き性を求められる部品に最適です。

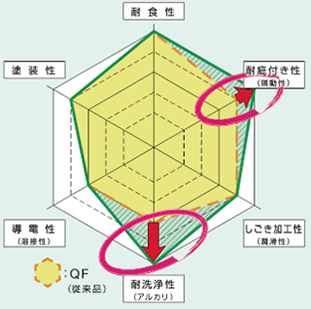

従来品として比較して機能がアップした「NSジンコート®QF1」

NSジンコート®QFK

  • 有機系の特殊被膜を施しており、各種AV・OA機器に求められる「耐食性」や「耐疵付き性」などに優れています。

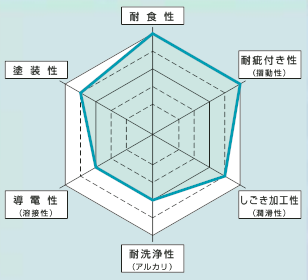

「NSジンコート®QFK」の機能概観

NSジンコート®QM

  • 無機系の特殊被膜を施しており、耐食性を満たしながら薄膜で「導電性」が極めて高いタイプです。

無機系皮膜の「NSジンコート®QM」と有機系皮膜の「NSジンコート®QS1」を比較した場合

用途例

薄型テレビ（シャーシ、各種部品）

複写機・プリンター（各種部品）

カタログ

NSジンコート® (2.37MB)PDFファイル

  • 特長
  • 製造工程
  • 製造箇所
  • 種類
  • 規格
  • 製造可能範囲
  • 特性
  • ご使用上の注意
  • 梱包および表示
  • ご注文の手引き
