S-Pile rogomark S-Pile エスパイル®  礫地盤対応回転圧入鋼管杭

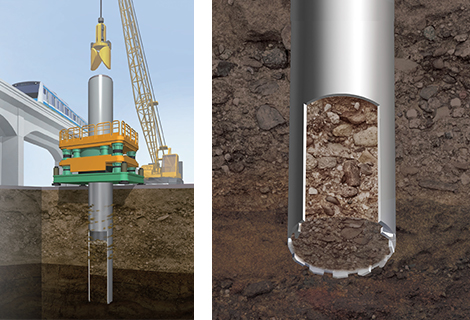

鋼管杭施工が難しかった礫地盤で適用可能な新しい回転圧入鋼管杭工法



S-Pile エスパイル® の特徴

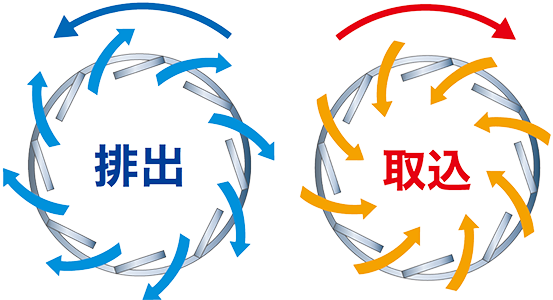

回転方向を変えることで礫を含む土砂の排出取込みをコントロール


S-Pile rogomark S-Pile エスパイル® の3大メリット

1. 回転圧入施工のみで礫地盤へ施工可能

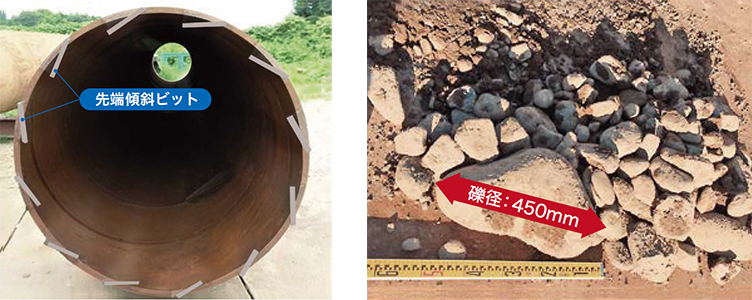

施工可能な礫径は杭径の1/3 が目安です。試験施工では最大礫径450mm での施工実績があります。(杭径φ800)

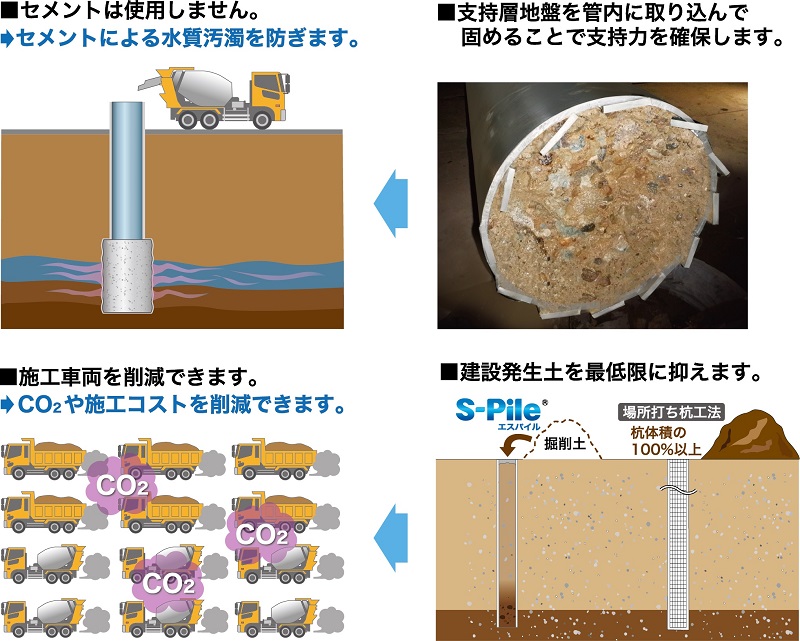

2. 環境性の高いエコな工法

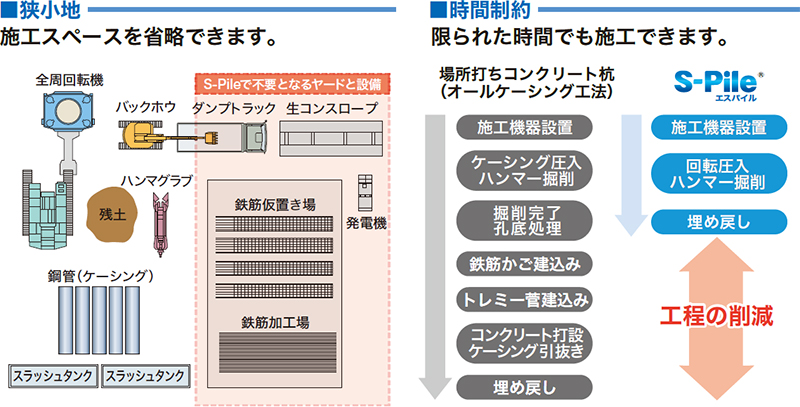

3. 様々な施工制約に対応

S-Pile rogomark S-Pile エスパイル® の概要

製造範囲(標準)

杭 径
D(mm)
1000、1200、1500
板 厚
t(mm)
杭径の1.1%以上
材 質 SKK490

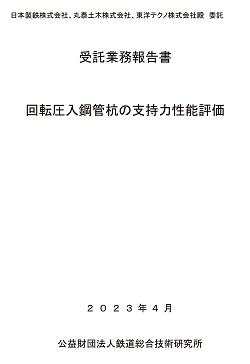

公的評価

(公財)鉄道総合技術研究所
受託業務報告書
回転圧入鋼管杭の支持力性能評価
2023年4月

こんなところでもS-Pile エスパイル®

カタログ

S-Pile エスパイル® (1.72MB)PDFファイル

  • S-Pile エスパイル® 礫地盤対応回転圧入鋼管杭
  • S-Pile エスパイル® の3大メリット
    • 回転圧入施工のみで礫地盤へ施工可能
    • 環境性の高いエコな工法
    • 様々な施工制約に対応
  • 製造範囲(標準)
  • 公的評価
  • こんなところでもS-Pile エスパイル®
