ガチカムジョイント®

「ガチカムジョイント®」は鋼管杭・鋼管矢板の現場接合に用いる機械式継手でピン継手、ボックス継手、回転抑止キーから構成されます。継手には円周方向に分割された4段のギアが加工されており、このギア同士が噛み合うことで荷重を伝達します。継手はあらかじめ工場にて鋼管と溶接されており、現場ではピン継手をボックス継手へ挿入後、ギア幅長だけ回転させ、回転抑止キーを取り付け、接合が完了します。ギア構造の採用により、従来の機械式継手と比較して継手をコンパクト化、部品数を大幅に削減することで施工性、経済性の更なる向上を実現しています。

(一財)土木研究センター:建設技術審査証明取得技術(建技審証 第1601号 平成28年2月)
(一財)沿岸技術研究センター:港湾関連民間技術の確認審査・評価取得(評価証 第16003号 平成29年3月)

特長

1. 施工時間の短縮

従来の溶接継手に比べ施工時間を大幅に短縮、天候や施工者の技量に左右されません。

2. 鋼管本体と同等以上の耐力

鋼管本体と同等以上の圧縮耐力、引張耐力、曲げ耐力、せん断耐力を有しています。

3. 大径、高強度鋼管に対応

鋼管径はφ1600mmまで、引張強さは570N/mm2まで対応可能です。

4. 施工性に優れた構造

ギア構造なので部品数が少なく接合作業に優れており、施工管理も容易です。

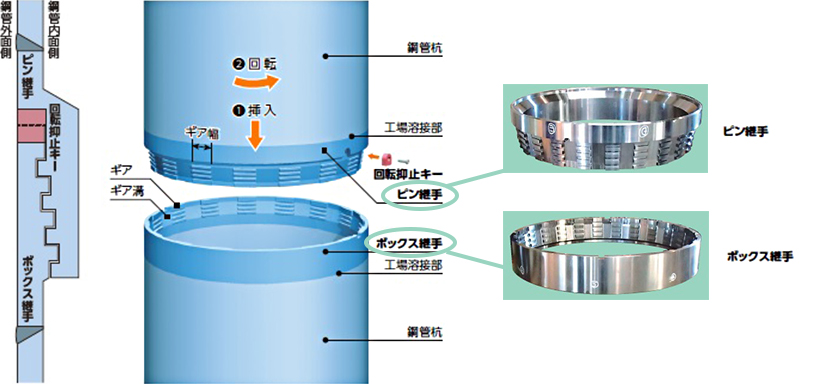

構造概要

構造

  • ピン継手、ボックス継手、回転抑止キーで構成
  • 円周方向に分割されたギア同士が噛み合う構造

接合方法

  • ボックス継手のギア溝にピン継手のギアを挿入
  • ピン継手をギア幅長だけ回転
  • 回転抑止キーの取付により接合完了

使用材料

継手材料はJIS G 3221(クロムモリブデン鋼鍛鋼品)に規定されるSFCM880Rを使用

製造範囲・適用工法

製造範囲

鋼管径 φ400mm~φ1600mm
(インチサイズは1625.6mm以下)
鋼管板厚 9mm~30mm
鋼管鋼種 SKK400(SKY400)、SKK490(SKY490)、SM490Y、引張強さ570N/mm2鋼管

大径、厚肉サイズの場合は事前のご相談をお願いします。

適用工法

  • 打撃工法・バイブロハンマ工法・埋め込み杭工法
  • ガンテツパイル®(鋼管ソイルセメント杭工法)
  • ジャイロプレス工法®(回転切削圧入工法)
  • NSエコパイル®(回転杭工法)

回転杭、斜杭施工の場合は事前のご相談をお願いします。
