平面部の耐食性
溶融亜鉛めっきでも保護皮膜は形成されますが、粗いため水分・酸素を通し腐食が進行します。
スーパーダイマ®は保護皮膜が緻密であるため腐食の進行が抑制され安定化します。
スーパーダイマ®裸材沖縄暴露3年後の状況（屋外暴露試験結果）
スーパーダイマ®と各試材による沖縄暴露3年後の状況を見ると、スーパーダイマ®の外観は、赤錆の発生はなく良好です。さらに、溶融亜鉛めっきに比べて白錆発生が少なく、一番良好です。
| サンプル | 片面めっき付着量 | めっき後処理 |
|---|---|---|
| スーパーダイマ® | 90g/m2 | 無処理 |
| 溶融亜鉛めっき | 135g/m2 | 無処理 |
暴露場所：沖縄
暴露期間：3年間（H11/12～H14/12）
平面部の耐食性（JASO結果）
| サンプル | めっき種 | めっき付着量 | 表面処理 | 板厚 |
|---|---|---|---|---|
| スーパーダイマ® | Zn-11%Aℓ-3%Mg-0.2%Si | K18 | 特殊クロメート 処理 |
1.6mm |
| 溶融亜鉛めっき | Zn | Z27 | ||
| ガルバリウム鋼板 | Zn-55%Aℓ | AZ150 |
試験条件：複合腐食試験（JASO M609-91法）
下記（1）～（3）を1サイクルとし、繰返す。
- （1）塩水噴霧 2時間（5%NaCℓ 35℃）
- （2）乾燥 4時間（60°C）
- （3）湿潤 2時間（50°C 湿度95%以上）
平面部の耐食性（塩水噴霧試験結果）

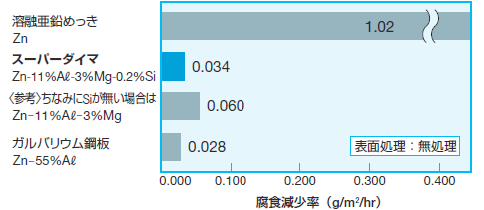

めっき層成分と耐食性（塩水噴霧試験［試験時間：500時間］）
平面部の耐食性
塩水噴霧試験におけるめっき層の減少速度からみたスーパーダイマ®の耐食性は、溶融亜鉛めっき鋼板の約30倍と、極めて高い耐食性を有しています。
切断端面部の耐食性
スーパーダイマ®切断面で優れた耐食性を有しています。
屋外暴露試験結果
- 屋外での実暴露環境では切断面に軽度の初期赤錆が発生します。しかし、やがて安定した保護皮膜が切断面を覆いますので、長期的には腐食はほとんど進行しません。
- 初期に発生する赤錆は、時間の経過とともに保護皮膜の効果により、進行が抑えられ、端面を覆い目立たなくなります。
切断端面部の耐食性／中・後期（屋外暴露試験結果）
| サンプル条件 | 板厚：3.2mm 片面めっき付着量：90g/m2/片面：K18 表面処理：無処理 |
|---|---|
| 暴露場所 | （株）KANEYASU浦安工場 |
切断面の向き
切断端面部の耐食性／初期（屋外暴露試験結果）
| サンプル条件 | 板厚：3.2mm めっき付着量記号：K27 表面処理：特殊クロメート処理（Y処理） |
|---|---|
| 暴露場所 | （株）KANEYASU浦安工場 |
切断端面部の耐食性（塩水噴霧試験結果）
お問い合わせ
製品に関するお問い合わせ
会社団体名、お問い合わせ内容等の記載に漏れや不備がある場合や、お見積りに関するご質問等については、回答できない場合もございますので、予めご了承ください。
