Benefit to Customers 01

長寿命化

平面部の防食メカニズム

ZAM®-EXの耐食性は、溶融亜鉛めっき鋼板や後めっき・後塗装に比べて優れており、製品の長寿命化を通じて、
ライフサイクルコストの削減に貢献します。

平面防食メカニズム
鋼板の耐食性をあげるには...

1. 鋼板の耐食性をあげるには...

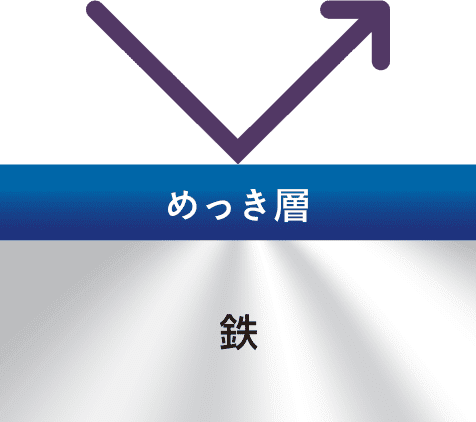

めっき処理が効果的です

2. めっき処理が効果的です

めっき層は保護皮膜を形成して、耐食性を維持しますが...

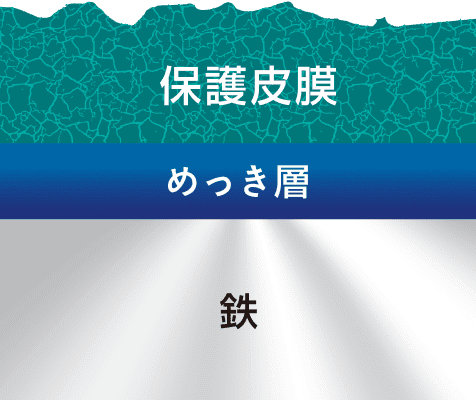

3. めっき層は保護皮膜を形成して、耐食性を維持しますが...

その皮膜が粗いと、水分・酸素を通し腐食が進行します

4. その皮膜が粗いと、水分・酸素を通し腐食が進行します

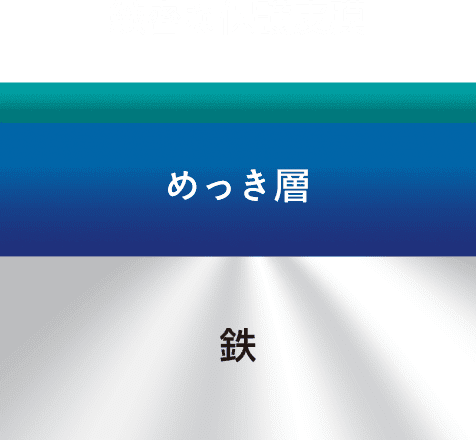

めっき層の耐食性をあげるには、その保護皮膜を緻密にする必要があります

5. めっき層の耐食性をあげるには、その保護皮膜を緻密にする必要があります

ZAM®-EXの保護皮膜は緻密なので耐食性に優れます

6. ZAM®-EXの保護皮膜は緻密なので耐食性に優れます

切断端面部の防食性メカニズム

ZAM®-EXの切断端面部は、めっき層から溶け出したAl、Mgを含む緻密な亜鉛系保護被膜が端面部を覆うことにより、
優れた耐食性を発揮します。

端面防食メカニズム
〈参考〉めっき層の硬さ ビッカース硬度(Hv):測定例

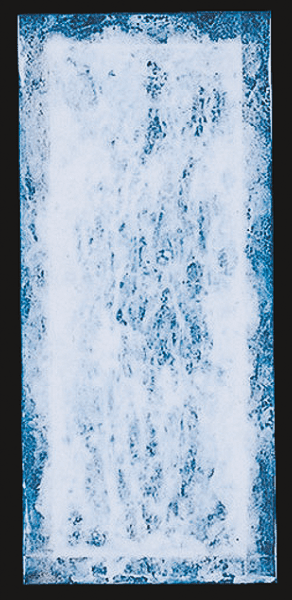

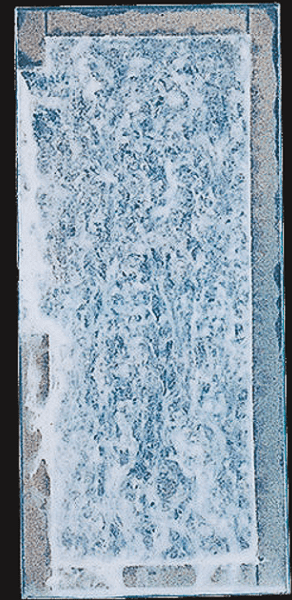

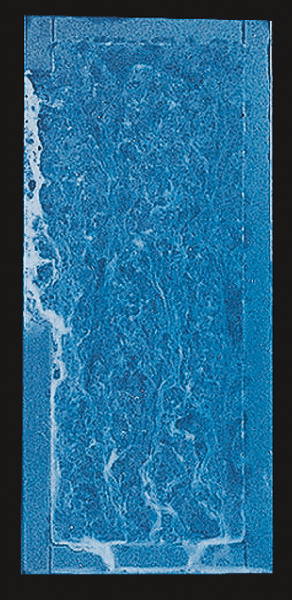

平坦部の耐食性

ZAM®-EXは溶融亜鉛めっき、溶融亜鉛-5%アルミニウム合金めっきに比べ優れた耐赤錆性を有しています。

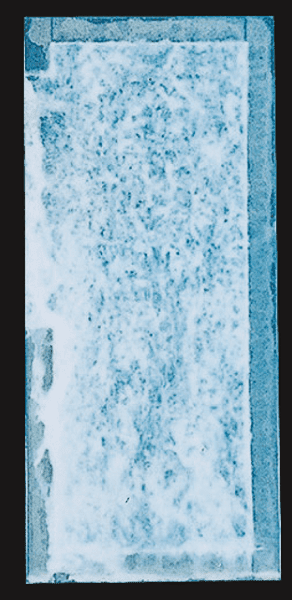

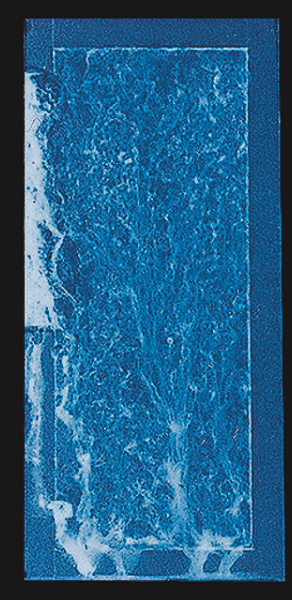

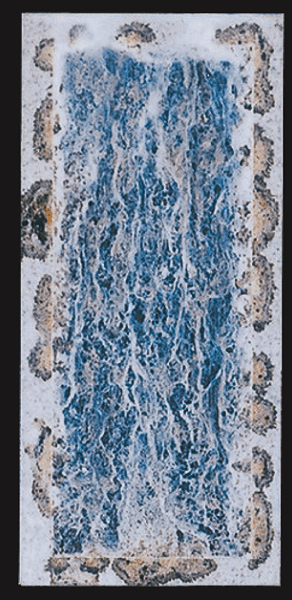

塩水噴霧試験結果(SST:JIS Z 2371)塩水噴霧試験後の表面外観
(めっき付着量:90/90 g/m2、無処理)
時間経過:500h
ZAM®-EX/時間経過:500h
1,200h
ZAM®-EX/1,200h
2,500h
ZAM®-EX/2,500h
ZAM®-EX
時間経過:500h

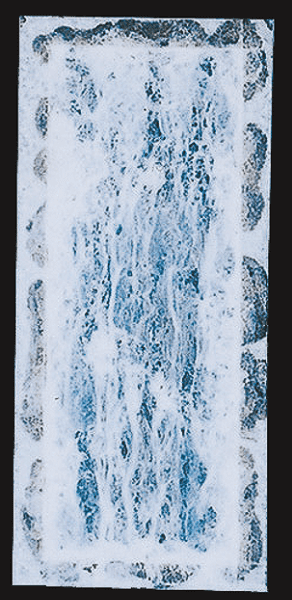

溶融55% Al-Zn 合金めっき/時間経過:500h
1,200h
溶融55% Al-Zn 合金めっき/1,200h
2,500h
溶融55% Al-Zn 合金めっき/2,500h
溶融55% Al-Zn 合金めっき
時間経過:500h

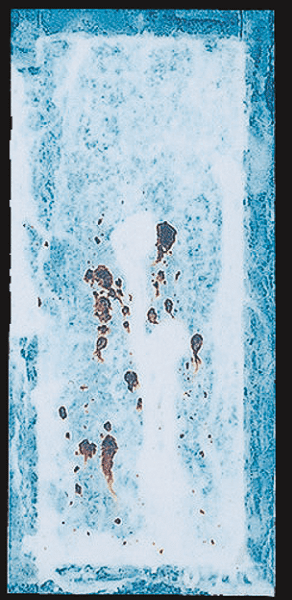

溶融Zn-5%Al 合金めっき/時間経過:500h
1,200h

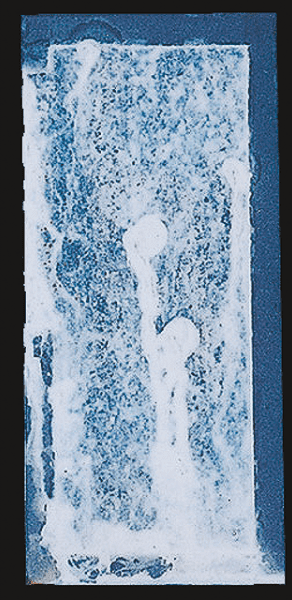

溶融Zn-5%Al 合金めっき/1,200h
2,500h
溶融Zn-5%Al 合金めっき/2,500h
溶融Zn-5%Al 合金めっき
時間経過:500h

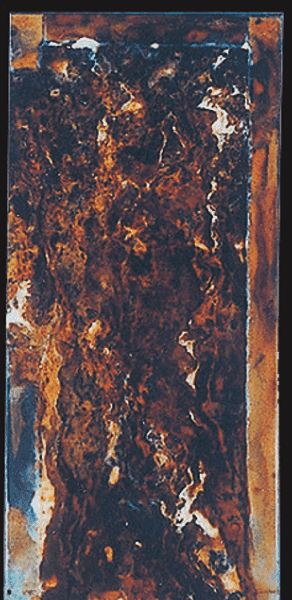

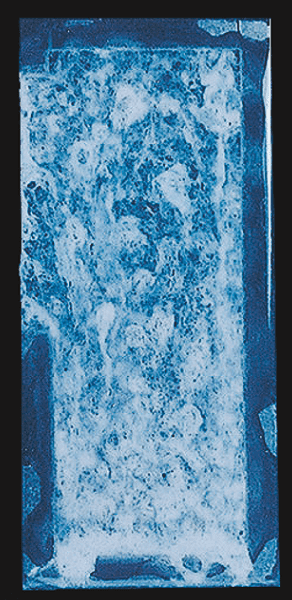

溶融Zn めっき/時間経過:500h
1,200h

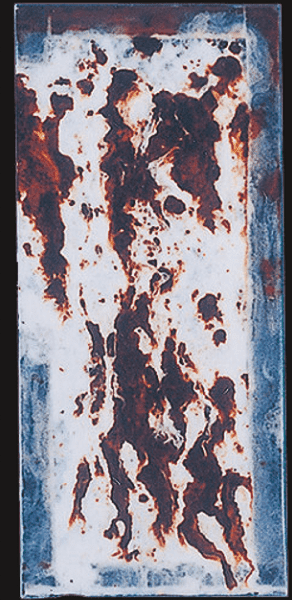

溶融Zn めっき/1,200h
2,500h
溶融Zn めっき/2,500h
溶融Zn めっき

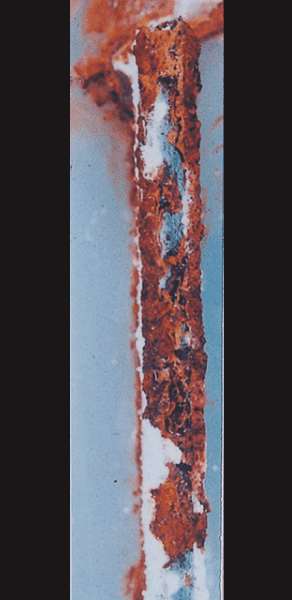

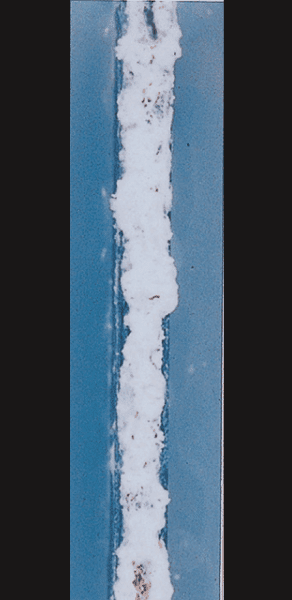

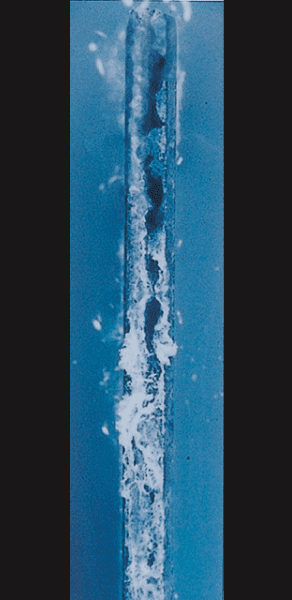

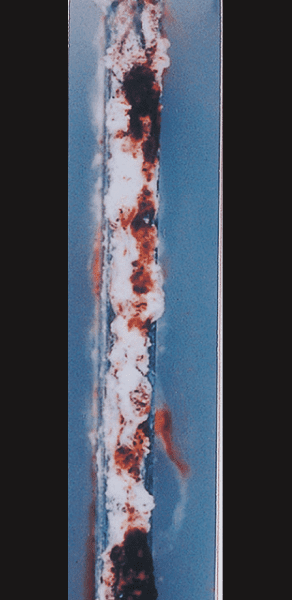

切断端面部の耐食性

ZAM®-EXはいずれのめっき鋼板と比較しても優れた端面耐食性(耐赤錆性)を示します。

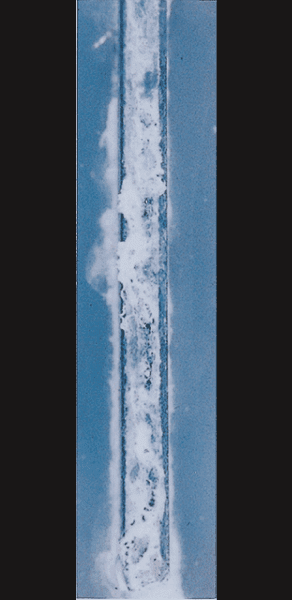

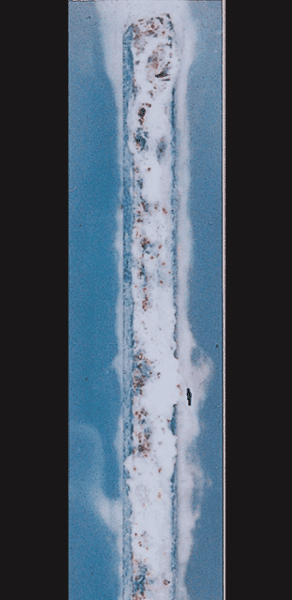

切断端面部の塩水噴霧試験後の外観
(板厚:3.2mm、めっき付着量:120/120 g/m2、無処理)
時間経過:100h
ZAM®-EX/時間経過:100h
1,000h
ZAM®-EX/1,000h
5,000h
ZAM®-EX/5,000h
ZAM®-EX
時間経過:100h

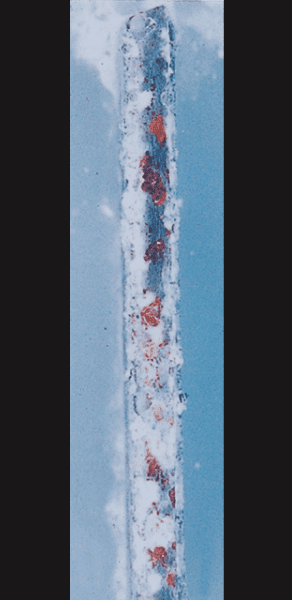

溶融55% Al-Zn 合金めっき/時間経過:100h
1,000h
溶融55% Al-Zn 合金めっき/1,000h
溶融55% Al-Zn 合金めっき

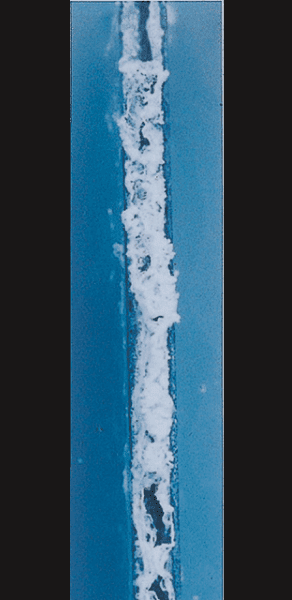

時間経過:100h
溶融Zn-5%Al 合金めっき/時間経過:100h
1,000h
溶融Zn-5%Al 合金めっき/1,000h
5,000h
溶融Zn-5%Al 合金めっき/5,000h
溶融Zn-5%Al 合金めっき
時間経過:100h

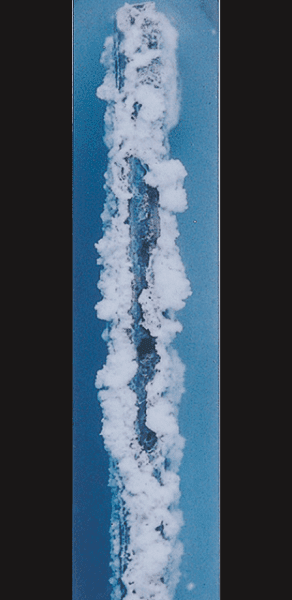

溶融Zn めっき/時間経過:100h
1,000h

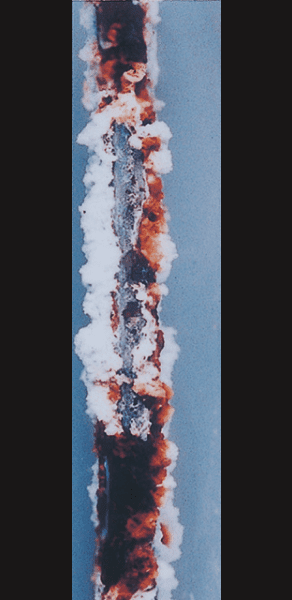

溶融Zn めっき/1,000h
溶融Zn めっき

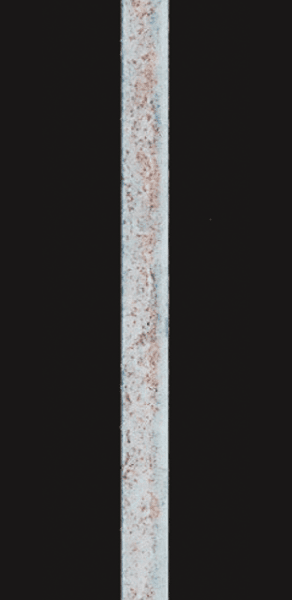

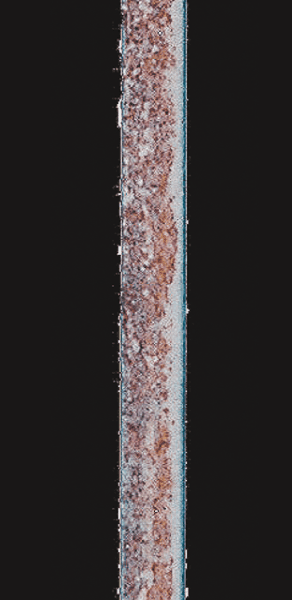

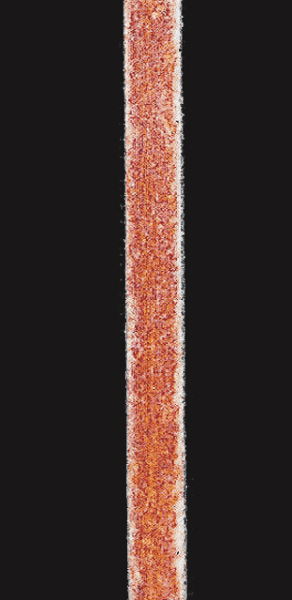

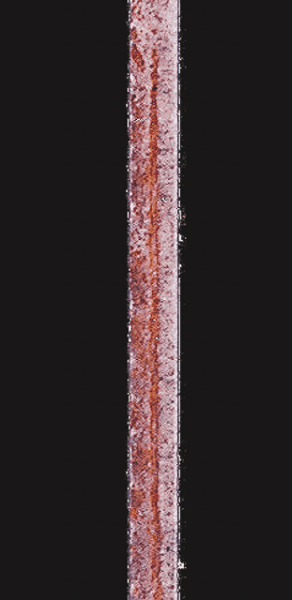

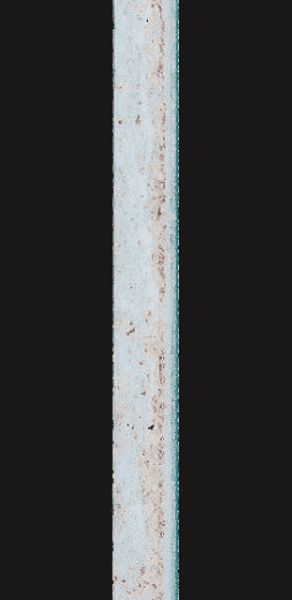

屋外暴露試験での切断端面部の外観経時変化

ZAM®-EXの端面は時間の経過とともに、保護被膜に覆われ落ち着いた色に変化します。

切断端面部の屋外暴露試験後の外観(暴露地:堺・臨海工業地帯)
(板厚:2.3mm、めっき付着量:90/90 g/m2、後処理:クロメート50mg/m2(片面))
時間経過:2週間後
ZAM®-EX/時間経過:2週間後
3ヶ月後

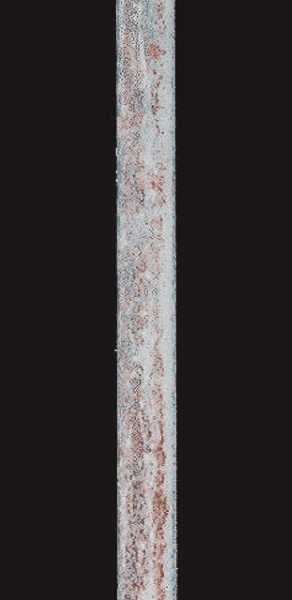

ZAM®-EX/3ヶ月後
6ヶ月後
ZAM®-EX/6ヶ月後
ZAM®-EX
時間経過:2週間後

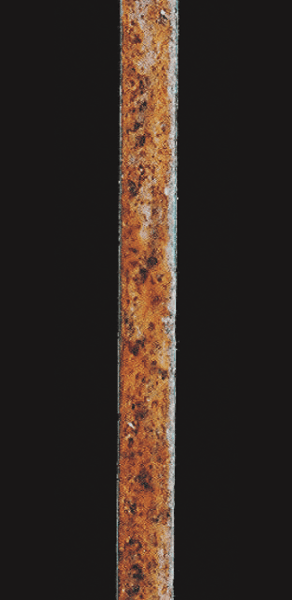

溶融55% Al-Zn 合金めっき/時間経過:2週間後
3ヶ月後
溶融55% Al-Zn 合金めっき/3ヶ月後
6ヶ月後
溶融55% Al-Zn 合金めっき/6ヶ月後
溶融55% Al-Zn 合金めっき

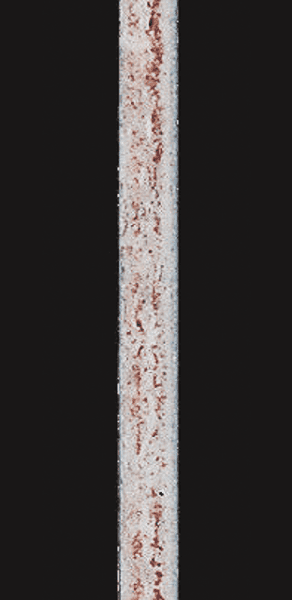

時間経過:2週間後

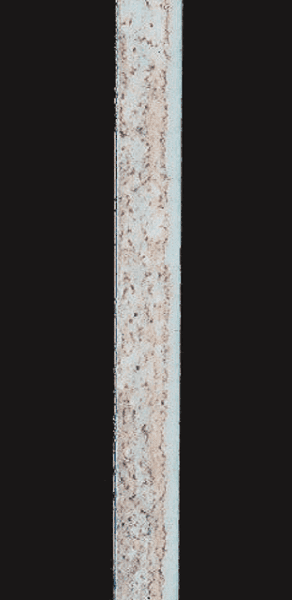

溶融Zn-5%Al 合金めっき/時間経過:2週間後
3ヶ月後

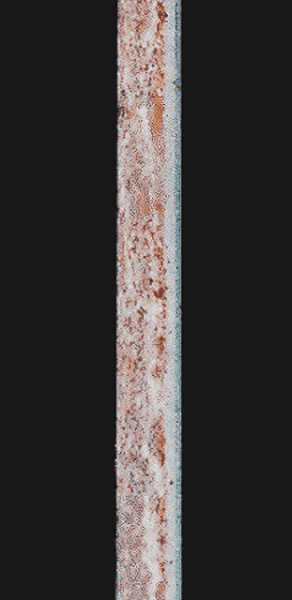

溶融Zn-5%Al 合金めっき/3ヶ月後
6ヶ月後
溶融Zn-5%Al 合金めっき/6ヶ月後
溶融Zn-5%Al 合金めっき
時間経過:2週間後
溶融Zn めっき/時間経過:2週間後
3ヶ月後
溶融Zn めっき/3ヶ月後
6ヶ月後

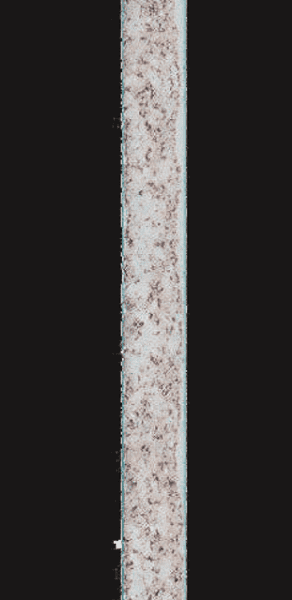

溶融Zn めっき/6ヶ月後
溶融Zn めっき

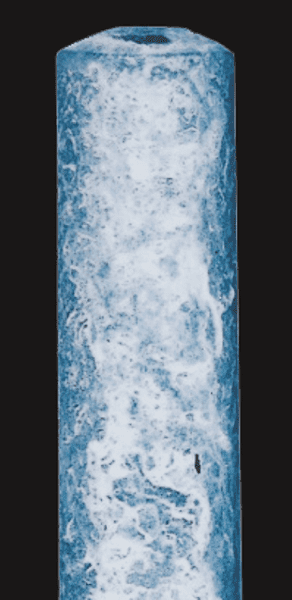

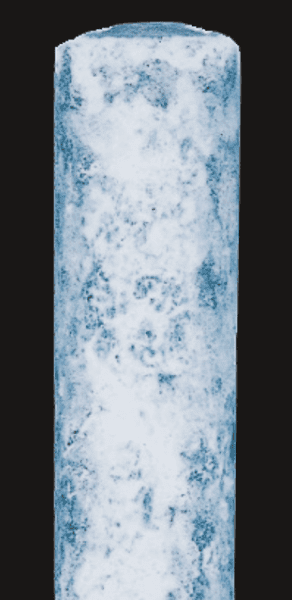

曲げ加工の耐食性

ZAM®-EXはいずれのめっき鋼板と比較しても優れた端面耐食性(耐赤錆性)を示します。

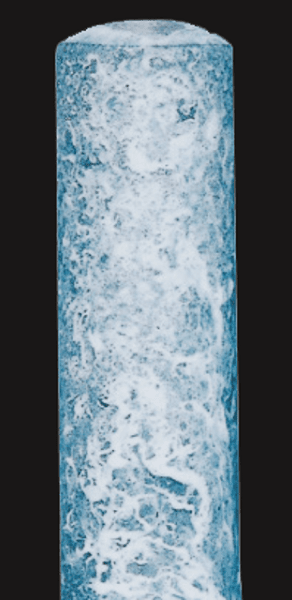

1t曲げ加工部の塩水噴霧試験後の外観
(1t、180°曲げ、板厚:3.2mm、120/120 g/m2、無処理)
時間経過:100h
ZAM®-EX/時間経過:500h
1,000h
ZAM®-EX/1,200h
4,000h

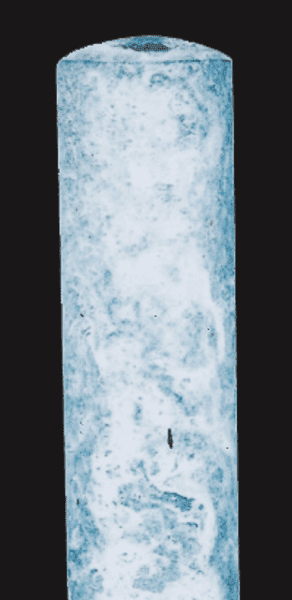

ZAM®-EX/4,000h
ZAM®-EX

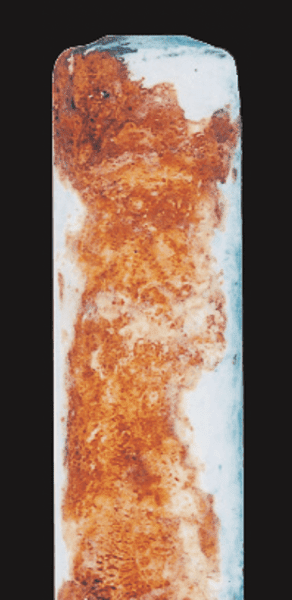

時間経過:500h
溶融55% Al-Zn 合金めっき/時間経過:500h
1,000h
溶融55% Al-Zn 合金めっき/1,000h
溶融55% Al-Zn 合金めっき

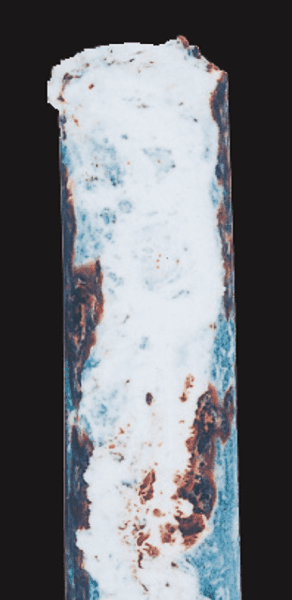

時間経過:500h

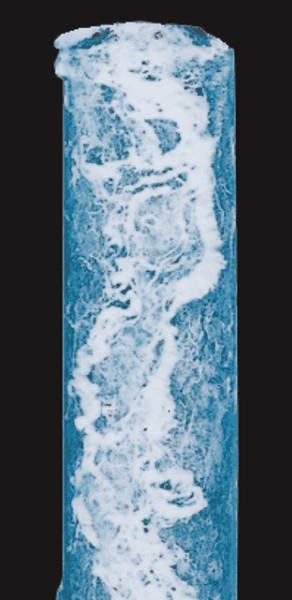

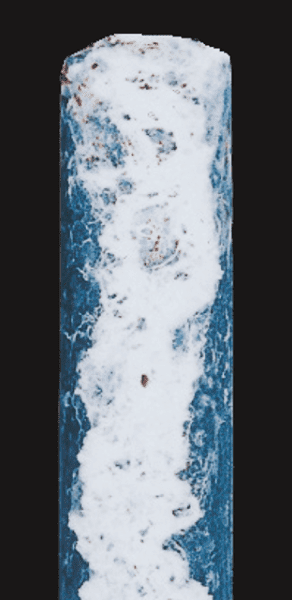

溶融Zn-5%Al 合金めっき/時間経過:500h
1,000h
溶融Zn-5%Al 合金めっき/1,000h
4,000h
溶融Zn-5%Al 合金めっき/4,000h
溶融Zn-5%Al 合金めっき

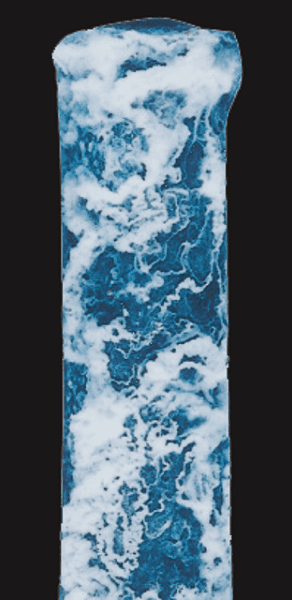

時間経過:500h
溶融Zn めっき/時間経過:500h
1,200h

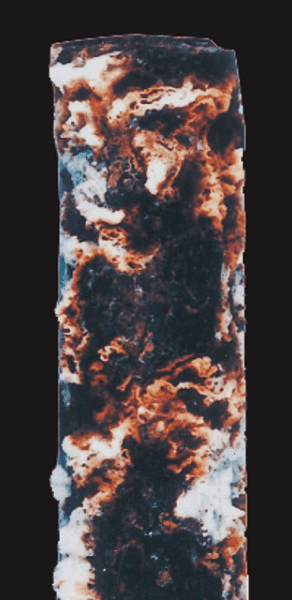

溶融Zn めっき/1,200h
溶融Zn めっき

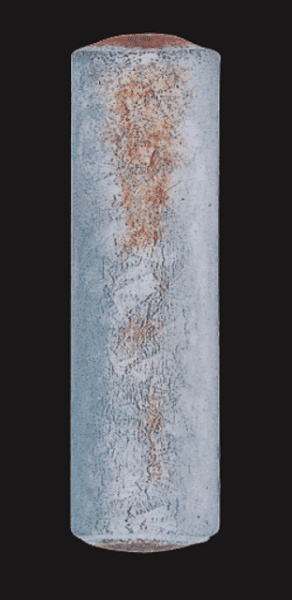

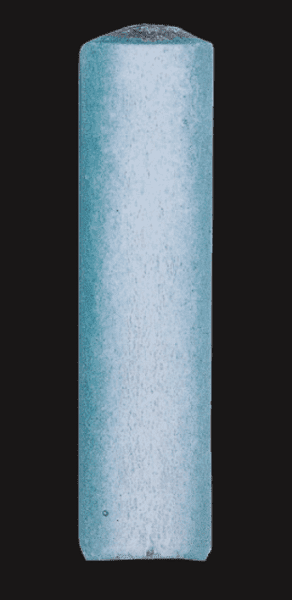

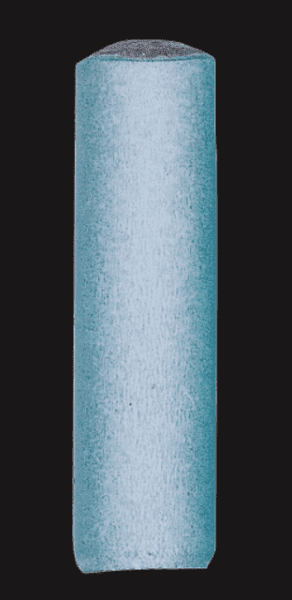

屋外暴露試験での曲げ加工部の外観経時変化

ZAM®-EXの加工部にはほとんど外観変化が認められません。

1t曲げ加工部の塩水噴霧試験後の外観
(1t、180°曲げ、板厚:3.2mm、120/120 g/m2、無処理)
時間経過:30日

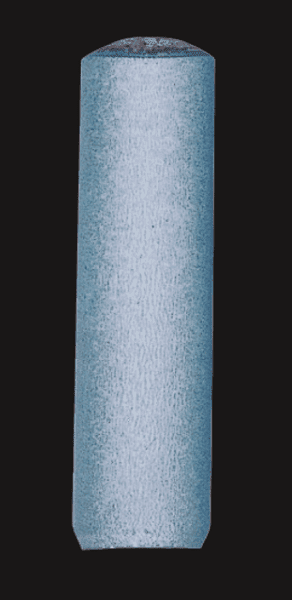

ZAM®-EX/時間経過:30日
90日
ZAM®-EX/90日
ZAM®-EX
時間経過:30日
溶融55% Al-Zn 合金めっき/時間経過:30日
90日
溶融55% Al-Zn 合金めっき/90日
溶融55% Al-Zn 合金めっき

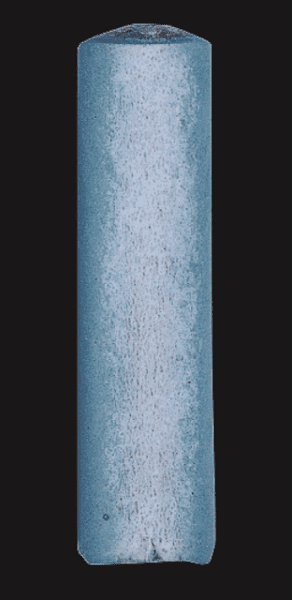

時間経過:30日
溶融Zn-5%Al 合金めっき/時間経過:30日
90日
溶融Zn-5%Al 合金めっき/90日
溶融Zn-5%Al 合金めっき

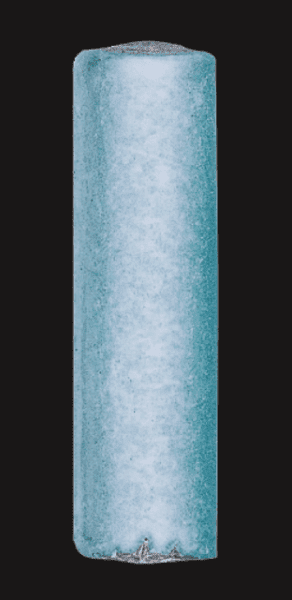

時間経過:30日

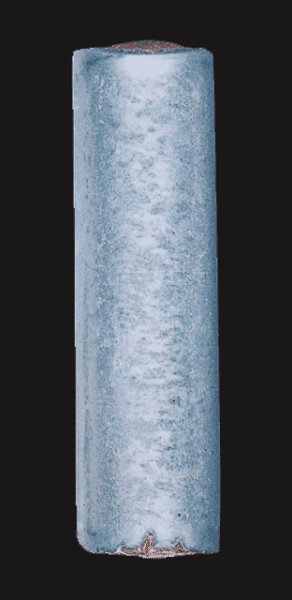

溶融Zn めっき/時間経過:30日
90日
溶融Zn めっき/90日
溶融Zn めっき

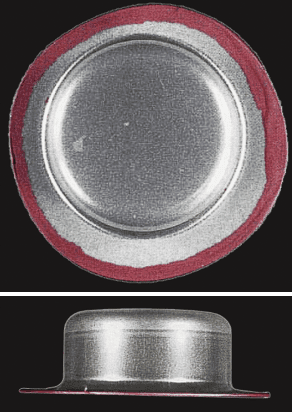

絞り加工部の耐食性

ZAM®-EXは、溶融亜鉛-5%アルミニウム合金めっき鋼板よりも絞り加工部の耐食性に優れます。

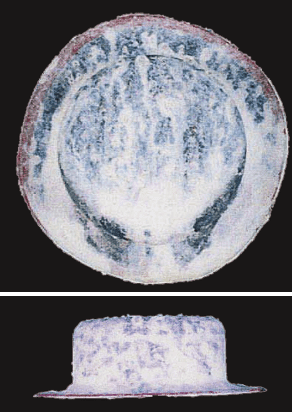

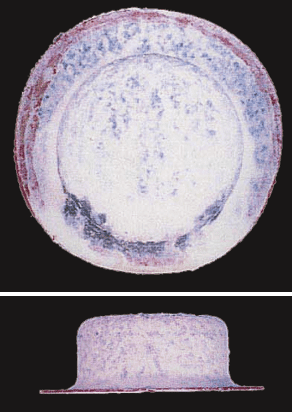

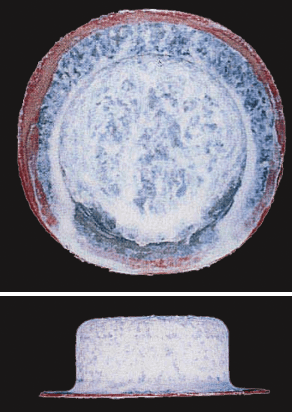

絞り加工部の塩水噴霧試験後の外観
(絞り高さ:25mm、板厚:0.8mm、めっき付着量:70/70 g/m2、無処理)
時間経過:0
ZAM®-EX/時間経過:500h
1,000h
ZAM®-EX/1,000h
2,000h
ZAM®-EX/2,000h
ZAM®-EX
時間経過:0
溶融Zn-5%Al 合金めっき/時間経過:500h
1,000h
溶融Zn-5%Al 合金めっき/1,000h
2,000h

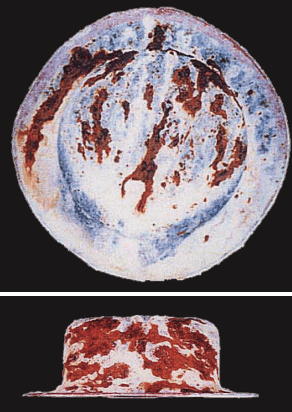

溶融Zn-5%Al 合金めっき/2,000h
溶融Zn-5%Al 合金めっき
