ZEXEED縞板

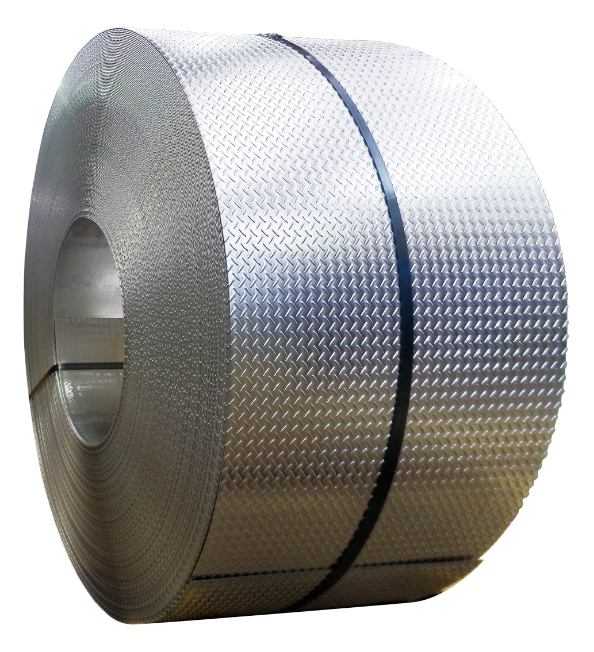

ZEXEED®縞板とは…

"高Mg系耐侯性めっき"のZEXEED®を縞鋼板にめっきしています。
正確で均一な縞模様による高い滑り止め効果と、高耐食性能を合わせ持っています。

ZEXEED®縞板の特長

1

溶融亜鉛めっき（GI）縞板と比較して約10倍の耐食性を有します。
（腐食促進試験JASO-CCT 120サイクルで比較）

2

ドブ漬けめっき※縞板が対応困難な薄手（2.3～3.0mm）対応が可能です。

3

ドブ漬けめっき※工程の削減・輸送費の削減が可能です。
→ リードタイム短縮・ハンドリング等業務負荷低減

4

平坦度が良好です。
（連続溶融亜鉛めっき設備で製造しており、熱変形が少ない）

5

めっき硬度が高い（ZX280Hv、亜鉛50Hv）ため、耐疵付き性や耐摩耗性が良好です。

6

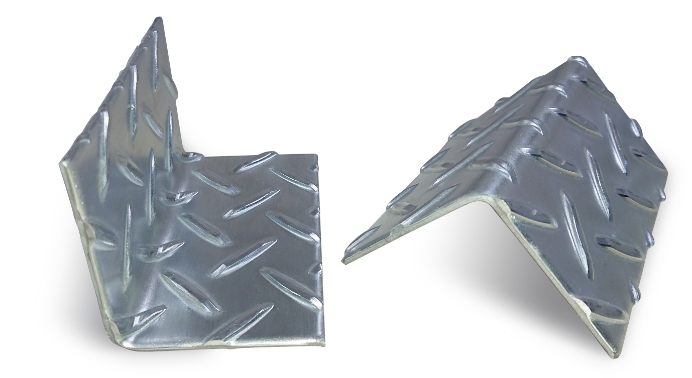

優れた加工性をもっています。
（めっき密着性が優れており、曲げ加工が可能）

※ドブ漬けめっきとは後めっきのことを指しています。

ZEXEED®縞板の耐食性

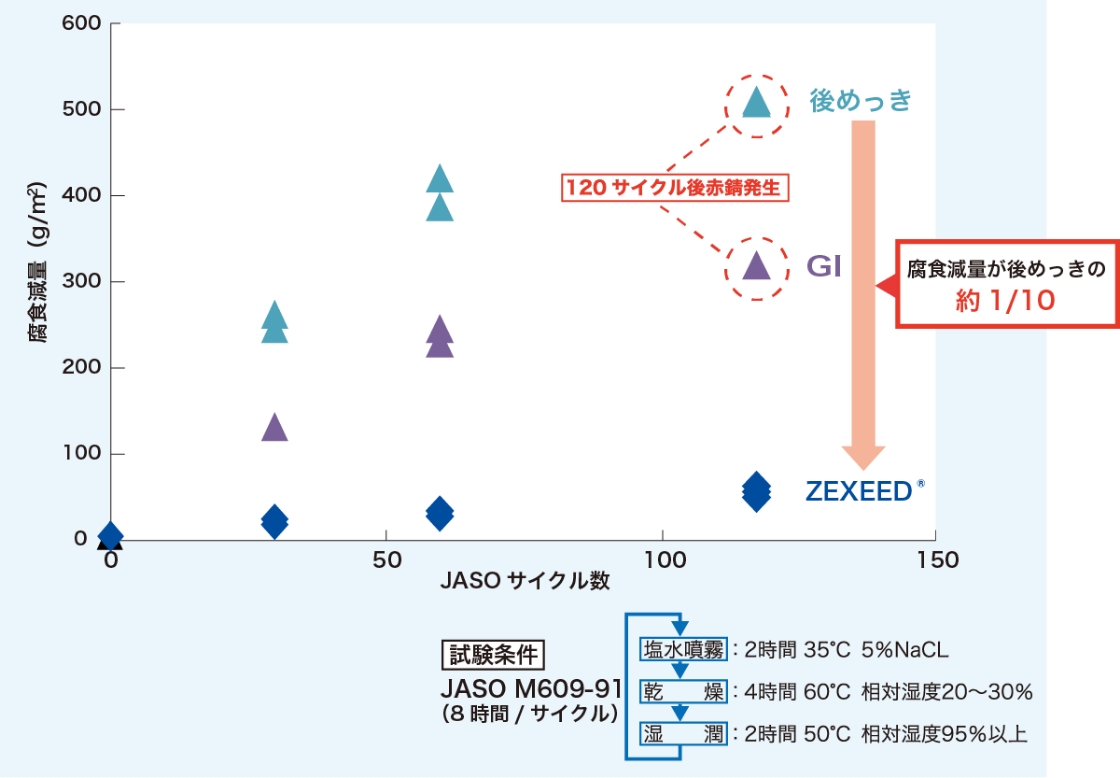

■腐食減量測定結果（JASO-CCT）

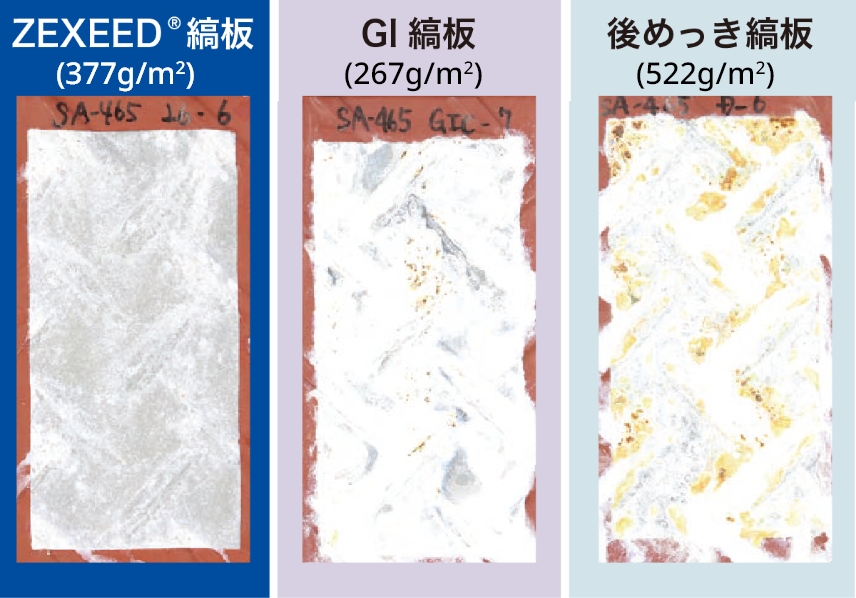

■平坦部耐食性：JASO-CCT（120サイクル後）

※下段：めっき付着量

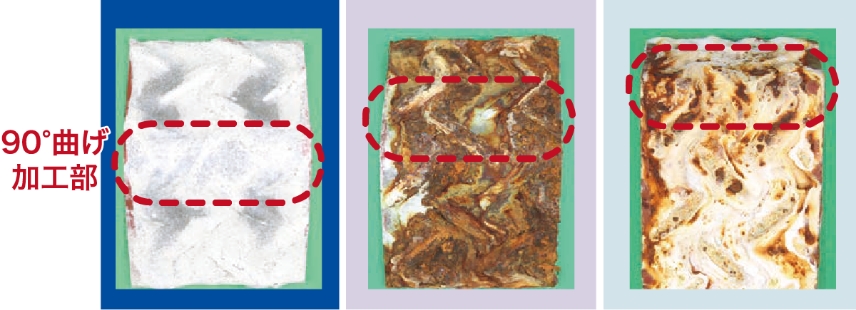

■90°曲げ加工部耐食性：JASO-CCT（180サイクル後）

規格・製造可能範囲・質量

1. 種類
規格記号 適用 機械的性質
降伏点
N/mm2		 引張強さ
N/mm2		 伸び
%
NSTHC-CP 一般用 - - -
NSTH400-CP 構造用 YP≧295 TS≧400 ≧18％

2. めっきの付着量
規格記号 めっきの付着量
表示記号		 片面3点平均最小量付着量
g/m2
NSTHC-CP
NSTH400-CP		 180 80 (縞面・裏面とも)
3. 化成処理
規格記号 クロメートフリー処理
NSTHC-CP
NSTH400-CP		 QA
4. 寸法許容差
製品厚さの許容差（一般用：NSTHC-CP）
表示厚さ 幅（mm）
1,200 未満 1,200 以上 1,500 以上
1,500 未満 1,524 以下
2.3 以上 2.5 未満 ±0.18 ±0.20 ±0.22
2.5 以上 3.15 未満 ±0.20 ±0.22 ±0.25
3.15 以上 4.0 未満 ±0.22 ±0.24 ±0.27
4.0 以上 5.0 未満 ±0.25 ±0.27 ±0.29
5.0 以上 6.0 以下 ±0.27 ±0.29 -
製品厚さの許容差（構造用：NSTH400-CP）
表示厚さ 幅（mm）
1,524 以下
2.3 以上 2.5 未満 ±0.21
2.5 以上 3.15 未満 ±0.23
3.15 以上 4.0 未満 ±0.25
4.0 以上 5.0 未満 ±0.46
5.0 以上 6.0 以下 ±0.51
5. 相当めっき厚さ
規格記号 めっきの付着量
表示記号		 相当めっきめっき厚さ
NSTHC-CP
NSTH400-CP		 180 0.061
6. めっき量定数
めっきの付着量表示記号 180
めっき量定数（kg/m2） 0.180

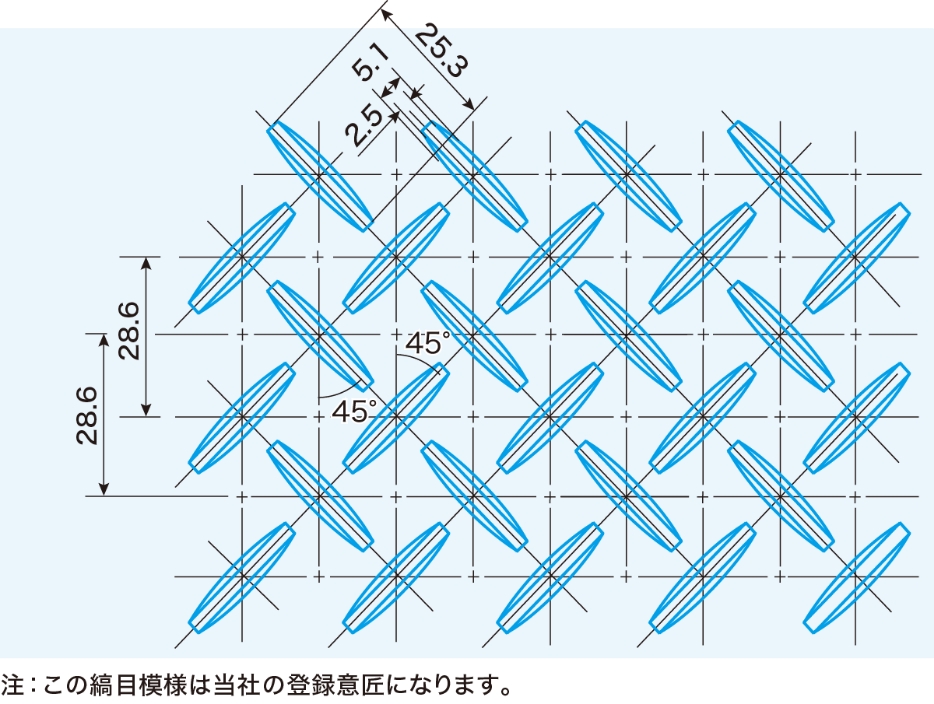

7. 縞目形状

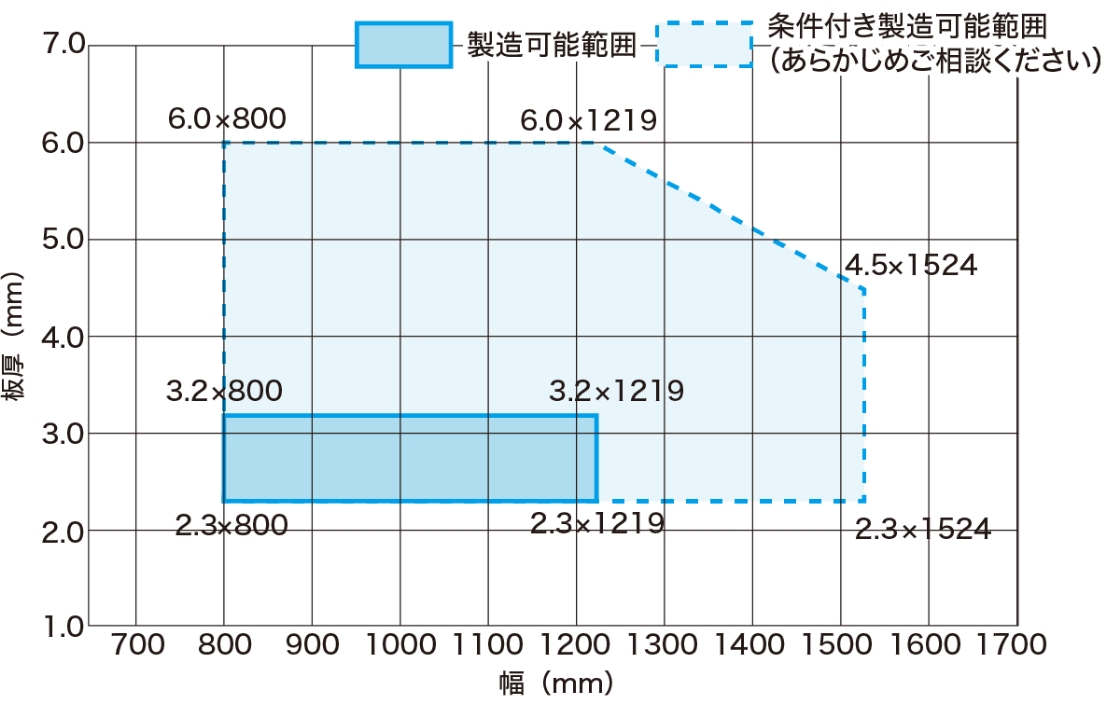

8. 製造可能範囲

9. 標準寸法・質量表
厚さ
mm		 単位質量
kg/m2		 幅 × 長さ mm（下段は呼び名）
914 × 1,829 1,219 × 2,438 1,219 × 3,048 1,219 × 6,096 1,524 × 3,048 1,524 × 6,096
(3×6) (4×8) (4×10) (4×20) (5×10) (5×20)
2.3 19.91 33.3 59.2 74.0 148 92.5 185
3.2 26.97 45.1 80.2 100 200 125 251
4.5 37.17 62.1 110 138 276 173 345
6.0 48.95 81.8 145 182 364 - -

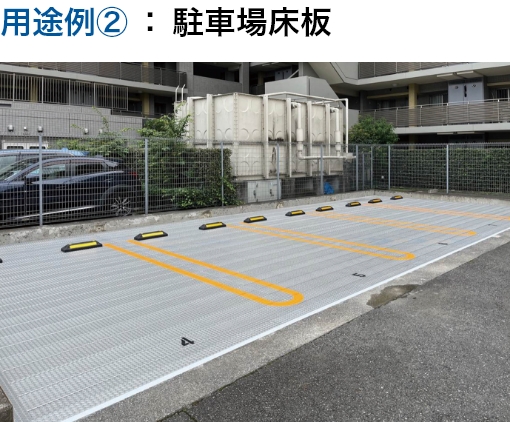

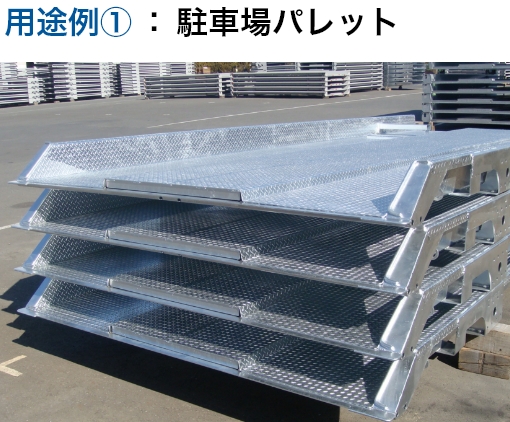

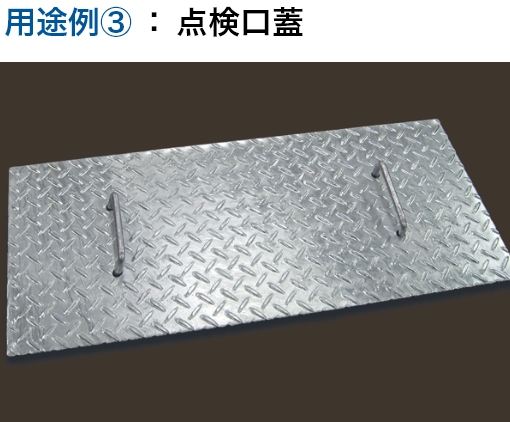

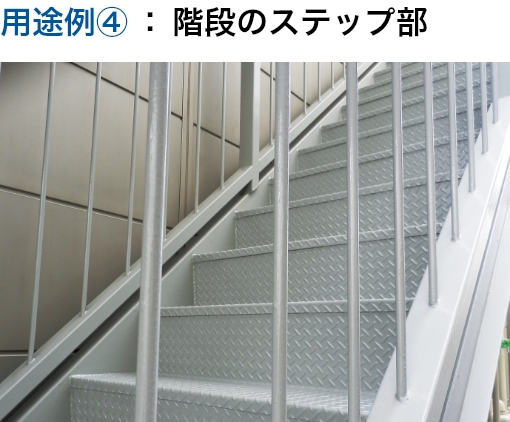

適用候補例
