溶接部の耐食性

溶接部（未補修部）の耐食性

アーク溶接やスポット溶接によりめっき層が消失（溶融、蒸発）した部位は耐食性が低下しますが、ZAM®は他のめっきに比べて赤錆の拡がりは少ない傾向にあります。

アーク溶接部の塩水噴霧試験後の外観

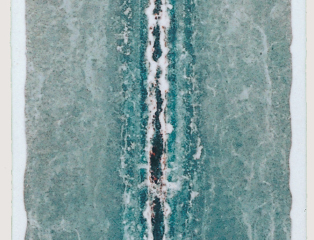

時間経過：2,000h ZAM 板厚2.3mm 90/90 g/㎡アーク溶接部の塩水噴霧試験後の外観 — 時間経過：2,000h

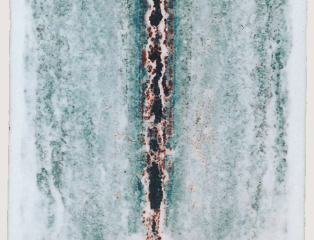

時間経過：4,000h ZAM 板厚2.3mm 90/90 g/㎡アーク溶接部の塩水噴霧試験後の外観 — 時間経過：4,000h

ZAM® 板厚2.3mm 90/90 g/m2

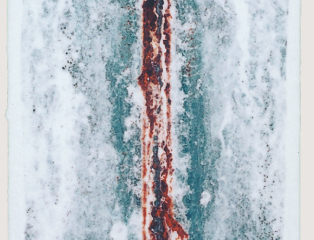

時間経過：2,000h 溶融Zn-5%Al 合金めっき　板厚2.3mm 90/90 g/㎡アーク溶接部の塩水噴霧試験後の外観 — 時間経過：2,000h

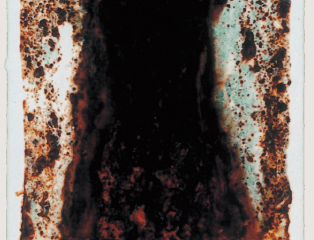

時間経過：4,000h 溶融Zn-5%Al 合金めっき　板厚2.3mm 90/90 g/㎡アーク溶接部の塩水噴霧試験後の外観 — 時間経過：4,000h

溶融Zn-5%Al 合金めっき　板厚2.3mm 90/90 g/m2

スポット溶接部の塩水噴霧試験後の外観

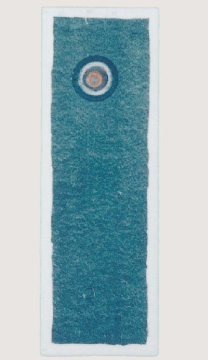

時間経過：試験前 ZAM 板厚2.3mm 90/90 g/㎡スポット溶接部の塩水噴霧試験後の外観 — 時間経過：試験前

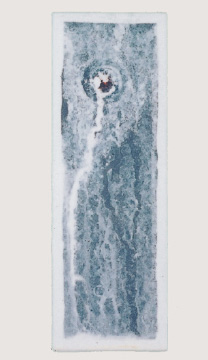

時間経過：2,000h ZAM 板厚2.3mm 90/90 g/㎡スポット溶接部の塩水噴霧試験後の外観 — 時間経過：2,000h

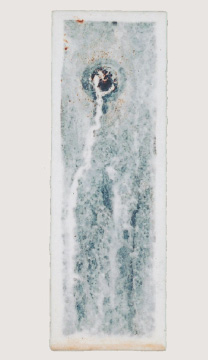

時間経過：4,000h ZAM 板厚2.3mm 90/90 g/㎡スポット溶接部の塩水噴霧試験後の外観 — 時間経過：4,000h

ZAM® 板厚2.3mm 90/90 g/m2

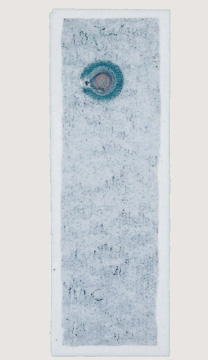

時間経過：試験前溶融Zn-5%Al 合金めっき　板厚2.3mm 90/90 g/㎡スポット溶接部の塩水噴霧試験後の外観

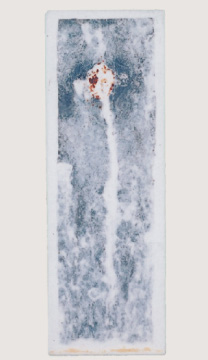

時間経過：2,000h 溶融Zn-5%Al 合金めっき　板厚2.3mm 90/90 g/㎡スポット溶接部の塩水噴霧試験後の外観

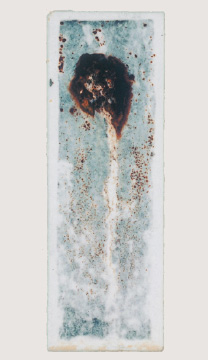

時間経過：4,000h 溶融Zn-5%Al 合金めっき　板厚2.3mm 90/90 g/㎡スポット溶接部の塩水噴霧試験後の外観

溶融Zn-5%Al 合金めっき板厚2.3mm 90/90 g/m2
