平面部
■种类、符号以及适用的显示厚度
由于ZEXEED镀层的腐蚀速度较慢，在镀层上持续性的发挥着保护皮膜的防护效果，所以实现了比热镀锌镀层钢板GI高约10倍、比传统的高耐蚀镀层钢板高约2倍的平面部耐蚀性。
| 试验条件 | JASO M609-91 （8小时/周期） |
|---|
- 盐水喷雾：2小时 35℃5%NaCl
- 干燥：4小时 60℃相对湿度20～30%
- 湿润：2小时 50℃相对湿度95%以上
※在使用智能手机查阅时，请通过左右滑动屏幕以便查看全文。
切割端面部
■腐蚀促进试验（JASO）
ZEXEED的切割端面的耐腐蚀性也优于其他锌类镀层钢板。
※根据端面部镀层下垂的程度不同，红锈面积率可能会发生变化。
| 试验条件 | JASO M609-91 （8小时/周期） |
|---|
- 盐水喷雾：2小时 35℃ 5%NaCl
- 干燥：4小时 60℃ 相对湿度20～30%
- 湿润：2小时 50℃ 相对湿度95%以上
| 试验时间：截至180个周期 试片尺寸：100×50×2.3mm （除后镀部外，上下、右侧3面覆盖有涂装） |
|---|
※在使用智能手机查阅时，请通过左右滑动屏幕以便查看全文。
加工部
■加工中端面耐蚀性的实例
ZEXEED在金属穿孔等加工上也具有着有高耐蚀性发挥。
穿孔形成的切割端面部，通过镀层的溶出所形成的保护膜来防止腐蚀。
※在室外暴露时，可能会因为板厚、开口率的不同而出现红锈，但经过几年后会被保护膜所覆盖。
| 试验方法 | 冲压成形 （孔径：φ20mm开口率：30%） |
|---|---|
| 试验条件 | JASO M609-91 （8小时/周期） |
- 盐水喷雾：2小时 35℃5%NaCl
- 干燥：4小时 60℃相对湿度20～30%
- 湿润：2小时 50℃相对湿度95%以上
※在使用智能手机查阅时，请通过左右滑动屏幕以便查看全文。
液滴环境
ZEXEED即使在液滴环境下，以热镀锌（JIS H 8641）的一半以下的镀附量，也能表现出优异的耐蚀性。
※在使用智能手机查阅时，请通过左右滑动屏幕以便查看全文。

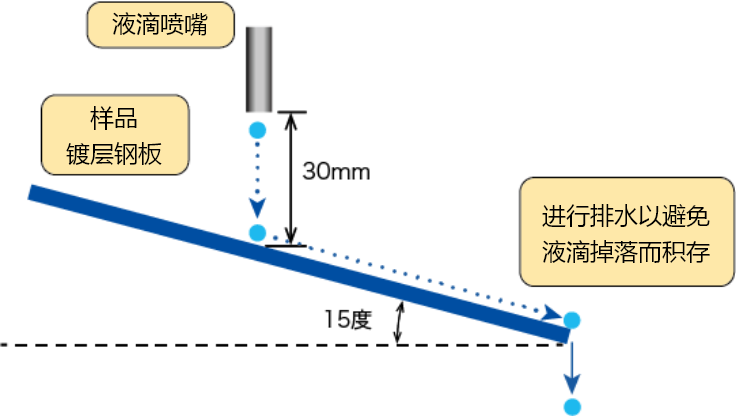

液滴下的腐蚀促进试验（酸性雨- 100μℓ/秒滴下）
| 液体的成分值 | Cl -： 10ppm NO3-： 20ppm SO42-： 40ppm |
|---|---|
| PH | 5±0.2 |
