Tập đoàn Nippon Steel đã phát triển cừ ván thép kiểu Mũ vào năm 2005, với chiều rộng hiệu dụng 900mm, đây là loại cọc ván thép cán nóng có chiều rộng hiệu dụng lớn nhất trên thế giới.
Cừ ván thép kiểu Mũ có 4 loại như hình mô tả bên dưới:

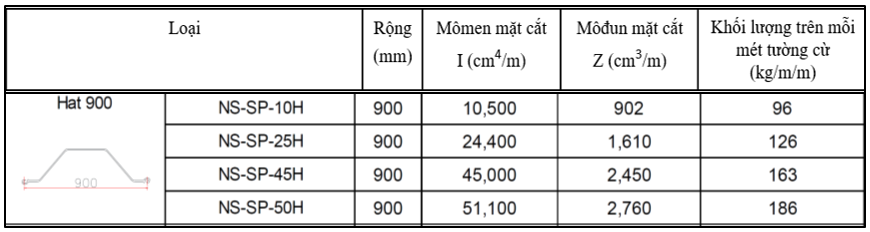

Hình.1 Các loại cừ ván thép kiểu Mũ
“Tham khảo thêm chi tiết tại: https://www.nipponsteel.com/vn/catalog/index.html”

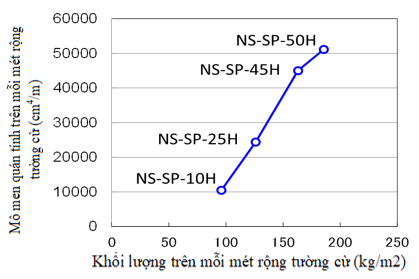

• Hình.2 Tương quan giữa khối lượng đơn vị và
  mô men quán tính

• Hình.3 Mô tả tên gọi

1) Giảm chi phí :
Chiều rộng hiệu dụng của cừ kiểu Mũ lên đến 900mm, rộng gấp 2.25 lần so với cừ kiểu chữ U như là loại Larsen III và Larsen IV, do đó:
- Giúp giảm số lượng cọc đóng
- Giảm khối lượng thép trên mỗi tường cừ
- Giảm số lượng tai nối giúp tăng khả năng chống thấm

2) Dễ dàng thi công
Tai nối (me nối) của cừ ván thép kiểu Mũ được thiết kế ngược nhau, do đó cho phép đóng cừ trên cùng một hướng, giúp cho việc chuẩn bị và thì công đóng cọc một cách dễ dàng.

3) Ứng dụng trong nhiều lĩnh vực
- Ứng dụng vào các công trình giao thông và đặc biệt là thủy lợi.
- Không chỉ áp dụng cho kết cấu thi công vĩnh cửu, mà cừ kiểu Mũ còn áp dụng cho cả kết cấu tạm thời.

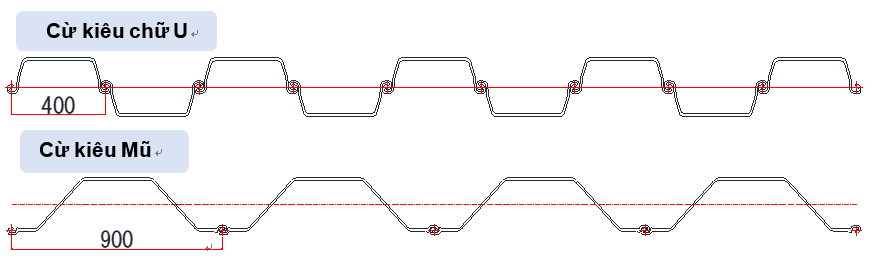

Hình.4 Mô tả mặt cắt giữa cừ kiểu Mũ và cừ kiểu chữ U

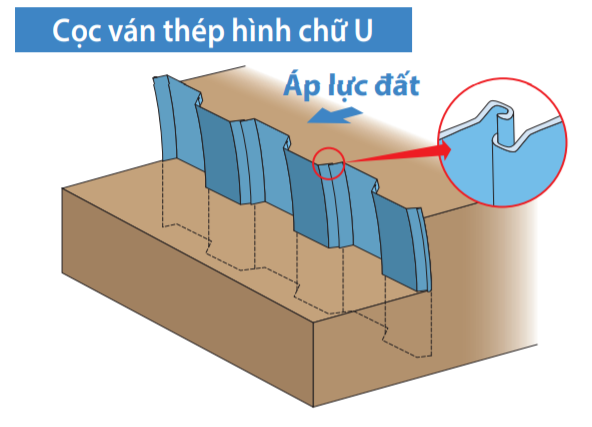

Đối với cừ ván thép kiểu chữ U lực cắt dọc được truyền đến các cọc liền kề tại các tai nối liên kết. Nếu lực cắt không được truyền hoàn toàn do phát sinh trượt tại các tai nối, thì Mô men quán tính của tường cừ sẽ bị giảm đi và độ võng của tường cừ sẽ tăng lên. Mức độ giảm được thể hiện bằng các hệ số giảm, các hệ số này không chỉ được quy định trong các tiêu chuẩn Việt Nam mà còn trong các tiêu chuẩn của Nhật Bản và Châu Âu.

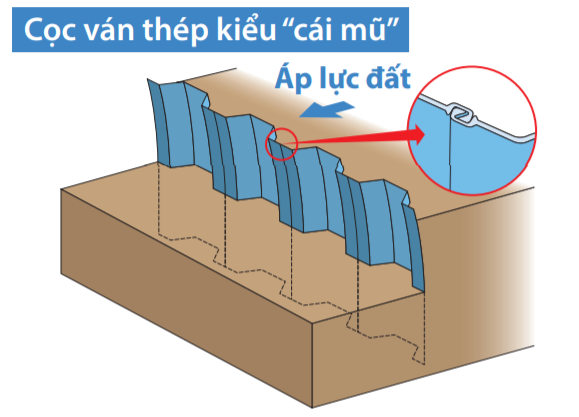

Mặt khác, đối với cừ thép kiểu Mũ thì không cần xét đến ảnh hưởng này vì các tai nối của cừ nằm ở mép ngoài cùng của tường cừ, nơi mà lực cắt xảy ra không đáng kể.

Phương pháp ép cọc bằng búa rung thường được lựa chọn cho công trình Thủy lợi. Có thể sử dụng đồng thời búa rung đóng cừ Larsen kiểu chữ U để dùng đóng cừ ván thép kiểu Mũ.

Hình.7 Phương pháp ép rung

Hình.8 Phương pháp ép tĩnh (nén-ép)

Tiền đề: Một công trình cần thi công một tường cừ dài 10 mét, thì như bảng bên dưới ta cần 25 cọc cừ ván thép kiểu chữ U thông thường (loại-IV) dài 12 mét thì tổng chiều dài đóng cừ là 300 mét. Nhưng nếu áp dụng bằng cừ kiểu Mũ ta chỉ cần 11.1 cọc dài 12 mét và tổng chiều dài đóng cừ chỉ 133.2 mét.

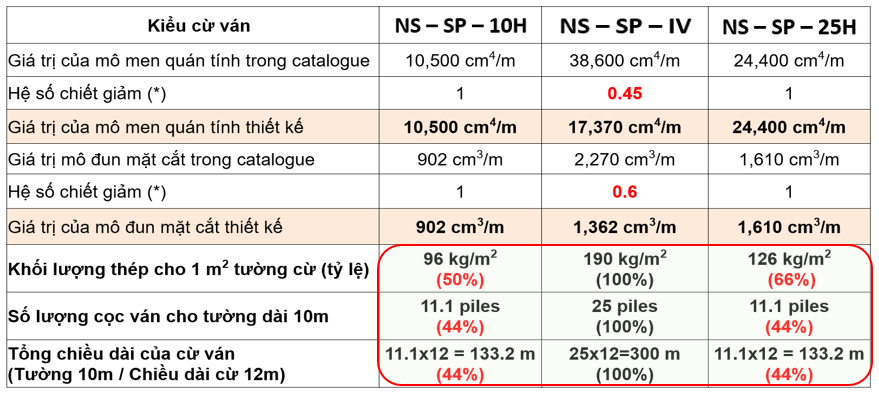

Bảng 2. So sánh giữa cừ ván thép kiểu chữ U (loại-IV) và cừ ván thép kiểu Mũ

Kết luận: Cừ ván thép kiểu Mũ không chỉ giảm chi phí vật liệu mà còn giảm chi phí thi công bao gồm cả chi phí vận chuyển vật liệu.

Cừ ván thép kiểu Mũ không chỉ áp dụng cho các công trình vĩnh cửu mà còn áp dụng được cho các kết cấu tạm thời.

a) Kết cấu vĩnh cửu
Làm cọc ván chống thấm cho cống trên sông và đập thuộc các công trình thủy lợi tại Việt Nam.

Hình.9 Tường cừ chống thấm

b) Kết cấu tạm thời
Vòng vây ngăn nước tạm cho công trình cả trên cạn và dưới nước.

Hình.10 Vòng vây ngăn nước

c) Dự án thực tế đã thi công và ứng dụng cừ ván thép kiểu Mũ tại Việt Nam.
Tên dự án: Đập dâng hạ lưu sông Trà Khúc
Hạng mục: Cừ chống thấm bản đáy
Loại: cừ ván thép kiểu Mũ NS – SP – 10H x 14m
Khối lượng: khoảng 1400 tấn

Figure.11 Cừ ván thép kiểu Mũ tại công trường

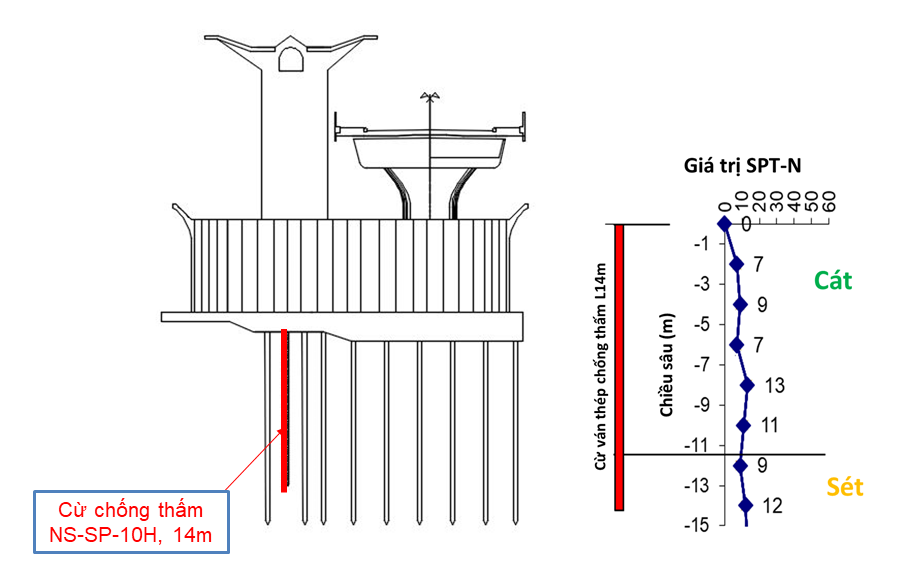

Figure.12 Mặt cắt ngang của đập dâng

“Chi tiết tại: https://www.nipponsteel.com/vn/news/20200630_100.html"

Các sản phẩm của tập đoàn Nippon Steel luôn tuân thủ về quy định vật liệu chế tạo cũng như tiêu chuẩn về thiết kế, từ đó đưa ra các sản phẩm đạt chất lượng cao đến thị trường Việt Nam, đặc biệt ứng dụng vào các công trình giao thông, thủy lợi.

Bảng 3. Tiêu chuẩn quốc gia
