涂装修补（溶剂系）

建议使用Zn-Al类涂料
对焊接部位及截断端面部位进行修补。

修补涂料举例

涂料名称	生产厂家	涂料种类	颜色
ROVAL SILVER（罗巴鲁银）	ROVAL CORPORATION （罗巴鲁株式会社）	Zn-Al类	银色
ZINKY SPECIAL（京基特殊银）	NIPPON PAINT ANTI-CORROSIVE COATINGS CO., LTD. （日本油漆防腐涂料株式会社）	Zn-Al类	银色
O-WELL MEKKI SILVER（ ZAM®色）（奥维镀银）	NIPPON RUSPERT CO.,LTD. （日本拉斯派特株式会社）	Zn-Al类	银色

・注意事项
1. 对于修补涂料的使用方法、品质性能以及对环保要求等详细内容，请向各制造厂家咨询。
2. 有时无法在修补涂料上再进行涂装。对此，希望客户使用时加以确认。

焊接部位修补后的耐蚀性

焊接部位进行适当的修补涂装后，可以使该部位具有良好的耐蚀性。

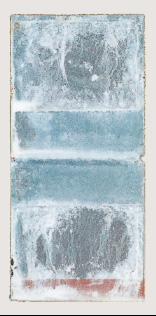

修补涂装部位的复合循环腐蚀试验后的外观

板厚：2.3mm，镀层附着量：85/85 g/m2

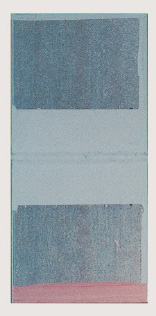

0循环次数涂料：Zn类 — 0循环次数

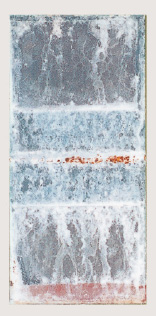

100循环次数涂料：Zn类 — 100循环次数

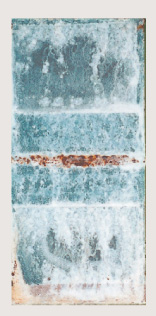

150循环次数涂料：Zn类 — 150循环次数

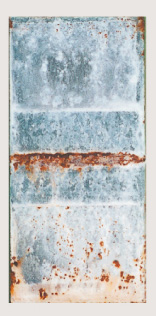

200循环次数涂料：Zn类 — 200循环次数

涂料：Zn类

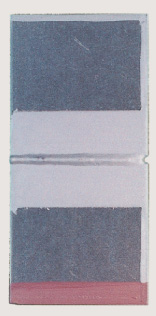

0循环次数涂料：Zn-Al类 — 0循环次数

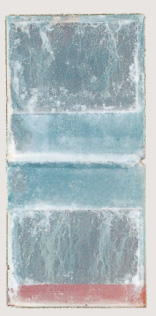

100循环次数涂料：Zn-Al类 — 100循环次数

150循环次数涂料：Zn-Al类 — 150循环次数

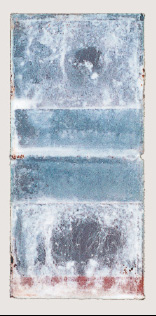

200循环次数涂料：Zn-Al类 — 200循环次数

涂料：Zn-Al类

Reference scale: 20mm

样品焊接方法

焊接方法：CO2电弧焊
接缝形状：对接焊接

涂装方法

预处理：钢丝刷
脱　脂：有机溶剂
涂　装：刷漆
干　燥：60℃、10分钟
膜　厚：约40μm

试验条件
JASO M609-91

试验条件

截断端面部修补后的耐蚀性

通过对端面部进行修补涂装，可以得到更好的耐蚀性。

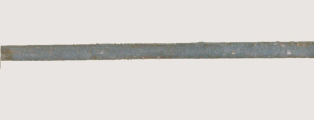

修补涂装部位的复合循环腐蚀试验后的外观

板厚：2.3mm、镀层附着量：85/85 g/m2

0循环次数涂料：Zn类 — 100循环次数

100循环次数涂料：Zn类 — 200循环次数

涂料：Zn-Al类
