与后浸镀(热浸镀锌)钢板产品的特性比较

ZAM®与热浸镀锌
（HDZ55 : JIS H8641）
钢板的耐蚀性比较（盐水喷雾试验）

试验表明，ZAM®的镀层量只有热浸镀锌钢板的1/6 左右时，就具有与其相同或高于它的耐红锈腐蚀性，它取得了以下的审查证书，证明其是一项可替代后期镀敷钢板的防锈产品。

・建设技术审查证书（建筑技术）：（财团法人）日本建筑中心
・建设技术审查证书（财团法人）：土木研究中心

盐水喷雾试验后的外观（平坦部）

500h ZAM®板厚2.3mm 90/90 g/m2 — 经过时间: 500h

1000h ZAM®板厚2.3mm 90/90 g/m2 — 经过时间: 1,000h

2000h ZAM®板厚2.3mm 90/90 g/m2 — 经过时间: 2,000h

4000h ZAM板厚2.3mm 90/90 g/m2 — 经过时间: 4,000h

ZAM® 板厚2.3mm 90/90 g/m2

基準スケール20mm

500h 后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2 — 经过时间: 500h

1000h 后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2 — 经过时间: 1,000h

2000h 后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2 — 经过时间: 2,000h

4000h 后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2 — 经过时间: 4,000h

后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2

基準スケール20mm

盐水喷雾试验后的外观（截断端面部）

500h ZAM®板厚2.3mm 90/90 g/m2 — 经过时间: 500h

1000h ZAM®板厚2.3mm 90/90 g/m2 — 经过时间: 1,000h

2000h ZAM®板厚2.3mm 90/90 g/m2 — 经过时间: 2,000h

4000h ZAM®板厚2.3mm 90/90 g/m2 — 经过时间: 4,000h

ZAM® 板厚2.3mm 90/90 g/m2

基準スケール5mm

500h 后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2 — 经过时间: 500h

1000h 后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2 — 经过时间: 1,000h

2000h 后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2 — 经过时间: 2,000h

4000h 后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2 — 经过时间: 4,000h

后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2

基準スケール5mm

后浸镀钢板是指切断后进行浸镀处理的产品。

二氧化硫试验条件下的耐蚀性比较

试验表明，ZAM®在二氧化硫（亚硫酸气体）环境下的耐蚀性比后浸镀（HDZ55）钢板更优异。

二氧化硫试验 450小时后的外观照片

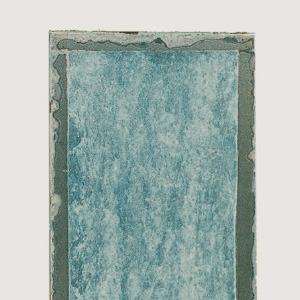

ZAM 板厚2.3mm 90/90 g/m2

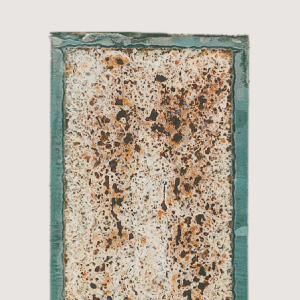

后浸镀(HDZ55) 板厚2.3mm 560/560 g/m2

基準スケール10mm

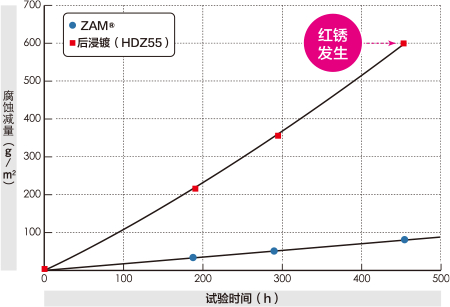

二氧化硫试验中的ZAM®和后浸镀钢板的腐蚀减量

试验条件／
二氧化硫浓度：
100ppm试验条件／
试验温度：
40℃试验条件／
相对湿度：
98%以上试验条件／

二氧化硫试验中的ZAM®和后浸镀钢板的腐蚀减量

酸性雨模拟复合循环
腐蚀试验条件下的ZAM®
和后浸镀钢板的耐蚀性比较

试验表明，ZAM®在酸性雨环境下的耐蚀性优于后浸镀（HDZ55）钢板。

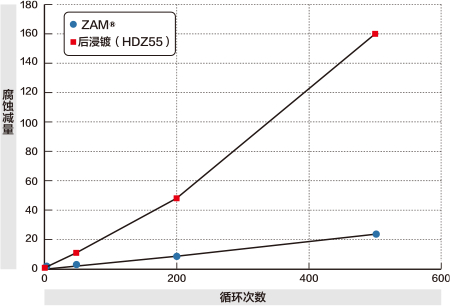

酸性雨模拟复合循环腐蚀试验中的ZAM®和后浸镀钢板的腐蚀减量

0.05g/m2/循环

ZAM® 90/90 g/m2无处理

0.32g/m2/循环

後后浸镀560/560 g/m2无处理

注）500 次循环的平均值

酸性雨模拟复合循环腐蚀试验中的ZAM®和后浸镀钢板的腐蚀减量

酸性雨模拟复合循环腐蚀试验中的ZAM®和后浸镀钢板的腐蚀减量

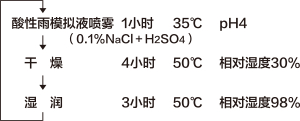

试验条件

试验条件
