ケーブル保護管

当社は、電力、通信ケーブル保護用鋼管としてAPS管、ASC管およびAS管の三種類を製造、販売いたしております。埋設管の必須条件ともいわれる外圧に対する高い耐衝撃性、優れた耐食性、耐水性などの特性を有しており、需要家のみなさまからご好評を得てまいりました。

特長

  • 内面は、合成樹脂系塗料が塗装してあり滑らかなので、ケーブルの引き込みおよび撤去が容易で、またケーブル外被に対して物理的にも化学的にも悪影響を与えません。
  • 外面は、敷設環境によって防食性能の異なった鋼管が選択できます。
  • 地中埋設配管用には、耐食性、耐衝撃性に優れたポリエチレン二層被覆(緑色)鋼管が適しています。(APS管)
  • 橋梁、高架に添架する露出配管には、外面にポリエチレン一層被覆(黒色)鋼管が適しています。(ASC管)
  • 橋梁、高架などのコンクリート埋設配管には、外面に防錆油を塗布した鋼管が適しています。(AS管)

ケーブル保護管の種類

鋼管:規格SGP(JIS G 3452配管用炭素鋼鋼管)
略品名 呼び径 管長
APS管 25A、40A、50A、65A、80A、100A 5.5m
ASC管 25A、40A、50A、65A、80A、100A 5.5m
AS管 25A、40A、50A、65A、80A、100A 5.5m

構造

APS管:ポリエチレン保護層(1.0mm以上)、溶着防止層(0.1mm目標)、ポリエチレン防食層(平均0.4mm以上)粘着層(0.2mm以上)鋼管、内面塗装(0.03mm以上)

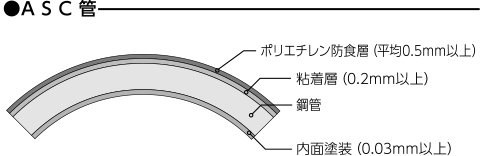

ASC管:ポリエチレン防食層(平均0.5mm以上)、粘着層(0.2mm以上)、鋼管、内面塗装(0.03mm以上)

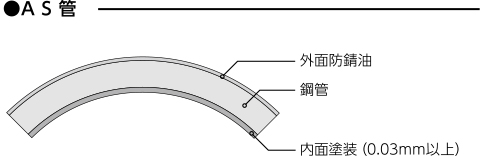

AS管:外面防錆油、鋼管、内面塗装(0.03mm以上)

表示

管一本ごとに次の表示をします。〔例〕

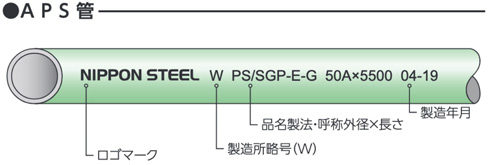

APS管 日本製鉄:ロゴマーク(日本製鉄)、ASP/SGP-B 50APS×5500:品名・呼称外径×長さ、12-10:製造年月

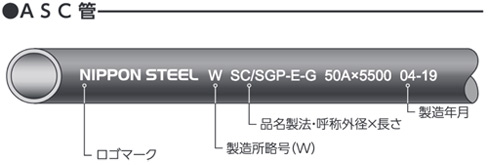

ASC管 日本製鉄:ロゴマーク(日本製鉄)、ASC/SGP-B 50ASC×5500:品名・呼称外径×長さ、12-10:製造年月

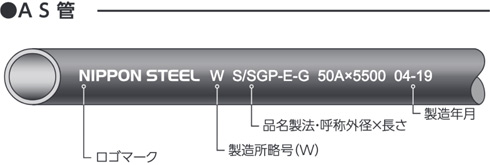

AS管 日本製鉄:ロゴマーク(日本製鉄)、AS/SGP-B 50AS×5500:品名・呼称外径×長さ、12-10:製造年月
