異形棒鋼 DACON

近年、土木建築構造物の大型化にともない、これらの関係技術も飛躍的に向上してきており、鋼材に関しても、降伏点、引張強さが高く、かつ溶接性のよい材料を使用し、鋼材質量の軽減を図る方向に進んでいます。当社は、道路橋、鉄道橋、原子力発電所、高層ビルディングなど重要な鉄筋コンクリート構造物用として多くの鉄筋棒鋼を納入した実績をもち、永年にわたって蓄積した異形棒鋼製造技術をもとに高品質の鉄筋用異形棒鋼“日本製鉄DACON”を製造販売しています。“日本製鉄DACON”は、引張強度、付着強度、疲労特性、曲げ特性、圧接性、溶接性など幾多の優秀な特性をもち、信頼性の高い鉄筋としてみなさまのご推奨をいただけるものと確信しています。

特長

1. 疲労強度が高い

フシの基本形状は波型ですから母材が定評ある高炉高品質鋼であることとあいまって、疲労強度が高く、良好な曲げ加工性をそなえています。

2. 圧接性、溶接性がよい

不純物が少ない高炉高品質鋼で製造していますから、圧接・溶接いずれの接合法でも優秀な結果が得られます。

3. 低温特性がよい

不純物が少なく、微細組織の安定した高炉高品質鋼ですので、低温での靭性、曲げ加工性(曲げ戻し含む)に優れます。

製造可能寸法・形状

寸法

呼び名 単位 質量 kg/m 公称 直径 mm 公称 周長 cm 公称 断面積 cm2 ふしの平均 間隔の最大値 mm ふしの高さ ふしのすき間の和の最大値 mm
最小値 mm 最大値 mm
D19 2.25 19.1 6.0 2.865 13.4 1.0 2.0 15.0
D22 3.04 22.2 7.0 3.871 15.5 1.1 2.2 17.5
D25 3.98 25.4 8.0 5.067 17.8 1.3 2.6 20.0
D29 5.04 28.6 9.0 6.424 20.0 1.4 2.8 22.5
D32 6.23 31.8 10.0 7.942 22.3 1.6 3.2 25.0
D35 7.51 34.9 11.0 9.566 24.4 1.7 3.4 27.5
D38 8.95 38.1 12.0 11.40 26.7 1.9 3.8 30.0
D41 10.5 41.3 13.0 13.40 28.9 2.1 4.2 32.5
D51 15.9 50.8 16.0 20.27 35.6 2.5 5.0 40.0

製造可能寸法

(質量単位:kg)
長さm
呼び名 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 11.0 12.0
D19 7.88 9.00 10.1 11.2 12.4 13.5 14.6 15.8 16.9 18.0 19.1 20.2 21.4 22.5 24.8 27.0
D22 10.6 12.2 13.7 15.2 16.7 18.2 19.8 21.3 22.8 24.3 25.8 27.4 28.9 30.4 33.4 36.5
D25 13.9 15.9 17.9 19.9 21.9 23.9 25.9 27.9 29.8 31.8 33.8 35.8 37.8 39.8 43.8 47.8
D29 17.6 20.2 22.7 25.2 27.7 30.2 32.8 35.3 37.8 40.3 42.8 45.4 47.9 50.4 55.4 60.5
D32 21.8 24.9 28.0 31.2 34.3 37.4 40.5 43.6 46.7 49.8 53.0 56.1 59.2 62.3 68.5 74.8
D35 26.3 30.0 33.8 37.6 41.3 45.1 48.8 52.6 56.3 60.1 63.8 67.6 71.3 75.1 82.6 90.1
D38 31.3 35.8 40.3 44.8 49.2 53.7 58.2 62.6 67.1 71.6 76.1 80.6 85.0 89.5 98.4 107
D41 36.8 42.0 47.2 52.5 57.8 63.0 68.2 73.5 78.8 84.0 89.2 94.5 99.8 105 116 126
D51 55.7 63.6 71.6 79.5 87.4 95.4 103 111 119 127 135 143 151 159 175 191

※印はJISに長さを指定しているものです。D16以下は異形コイル鉄筋として製造します。

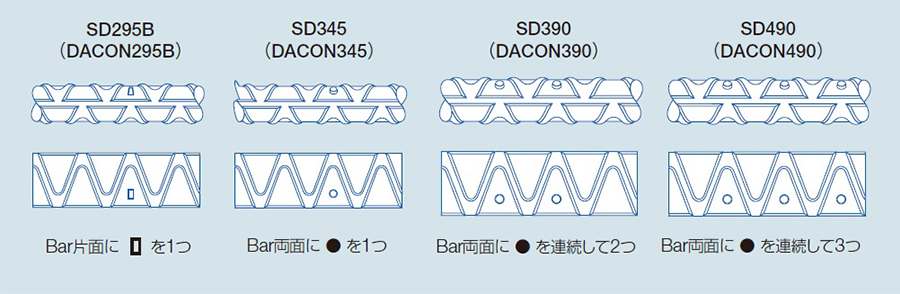

形状

(注)SD490(DACON490)の製造についてはご相談願います。

カタログ

異形棒鋼 DACON 鉄筋コンクリート用 (9.72MB)PDFファイル

  • 特長
  • 化学成分・機械的性質
  • 製造可能寸法・形状
  • 特性
    • 化学成分・機械的性質の実例
    • 付着強度の実例
    • 疲労強度の実例
    • 溶接性の実例
