环境负荷减轻型 桥梁缆索用钢线材

采用本公司独自的工艺（DLP™)来提供具有世界最高强度的商品

我们为了满足世界上普及的长大桥工程项目中所存在的客户需求，将应用了本公司独自工艺（DLP™)而开发出的商品进行商品化达到了世界最高强度2.0GPa级。

商品目录

强度 线径 规格名称 钢种 利用业绩
分类 C% Mn%
1.7 5mm SWRS82B 钢 0.82 0.75 Circle
7mm SWRS82B 0.82 0.75 Circle
1.8 5mm S82BM 开发钢（高硅钢） 0.82 0.75 Circle
(明石海峡大桥)
7mm S87BM 0.87 0.75 Circle
1.9 5mm S87BM 0.87 0.75 提案中
7mm S92AM 0.92 0.45 Circle
(港珠澳联络道路)
2.0 5mm S87BM/S92AM 0.87/0.92 0.75/0.45 提案中
7mm S97AM 0.97 0.45 提案中

所谓DLP™

采用在线热处理方式，客户可省去热处理（LP、铅浴淬火）。而且，采用生产效率和环境应对能力优异的生产工艺，可生产出强度、韧性和延性之间的均衡关系优异的线材。

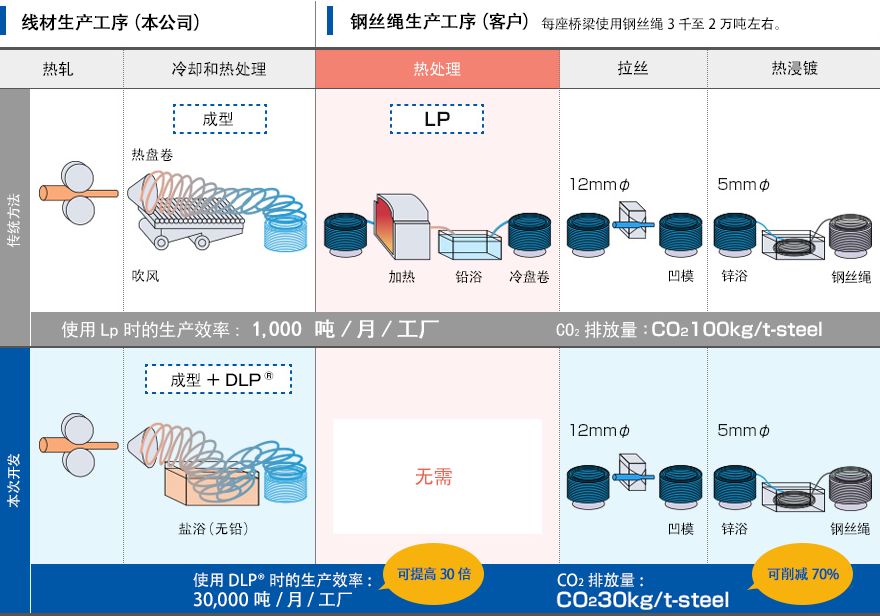

线材生产工序（本公司） /钢丝绳生产工序（客户）每座桥梁使用钢丝绳3千至2万吨左右。 / 传统方法 热轧 冷却和热处理 热处理 拉丝 热浸镀 使用Lp时的生产效率：1,000 吨/月/工厂CO2排放量：CO2100kg/t-steel 本次开发使用DLP™时的生产效率：30,000吨/月/工厂(可提高30倍) CO2排放量：CO2 30kg/t-steel(可削减70%)

在扩大设计自由度、提高生产效率、缩短工期和削减CO2等方面作出贡献

本公司的具有高强度且环保的商品，特别是在中心跨度长的长大桥上发挥出其真正价值。

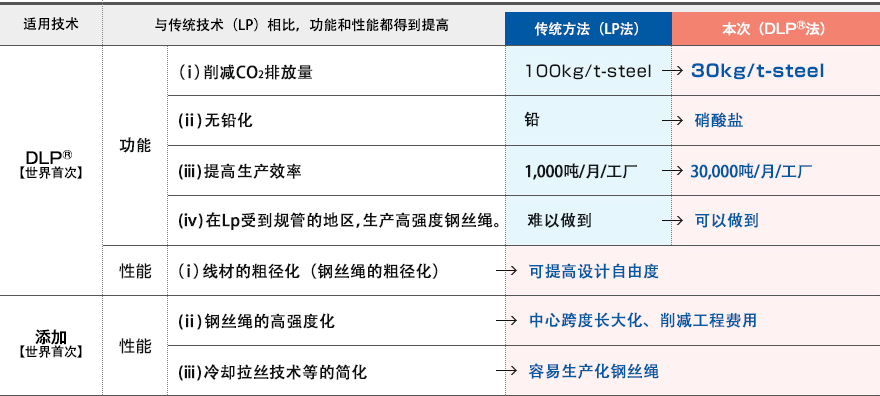

本次开发技术所带来的益处

本次开发技术所带来的益处

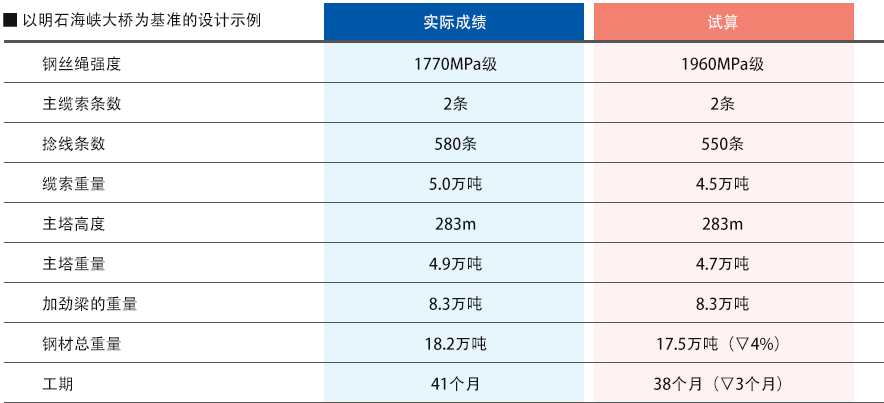

高强度化的益处（成本和工期）

桥梁钢材总质量（按钢丝绳强度分类）

高强度化的益处（成本和工期）

适用事例

港珠澳联系道路

(1)工程项目名称

港珠澳联系道路

为连接香港与澳门之间的全长约36km（中国一侧约30km、香港一侧 约6km）的大型项目，桥梁部长21.8km；斜拉桥部长1.5km。
本次的高强度单钢丝束已交货1.2km（其中，①江海直达船航道桥：单面吊索、774m、3塔斜拉桥、②青洲航道桥：双面吊索、458m、2塔斜拉桥）。整个施工时间为2010年10月～2016年末。其中，桥梁部从2011年5月开始了动工。

(2)选用商品 斜拉桥单钢丝束用钢丝绳
［规格名称：S92AM　线径：Φ7mm 强度：1.9GPa］
(3)适用量 约1.0千吨
桥梁名称 缆索 类型 塔 跨度
江海直达船航道桥 7mm
1.9GPa级		 3塔斜拉桥
单面吊索、Box Girder		 金属塔 合计：774m
129m+258m+258m+129m
青州航道桥 7mm
1.9GPa级		 2塔斜拉桥
双面吊索、Box Girder		 RC塔 458m

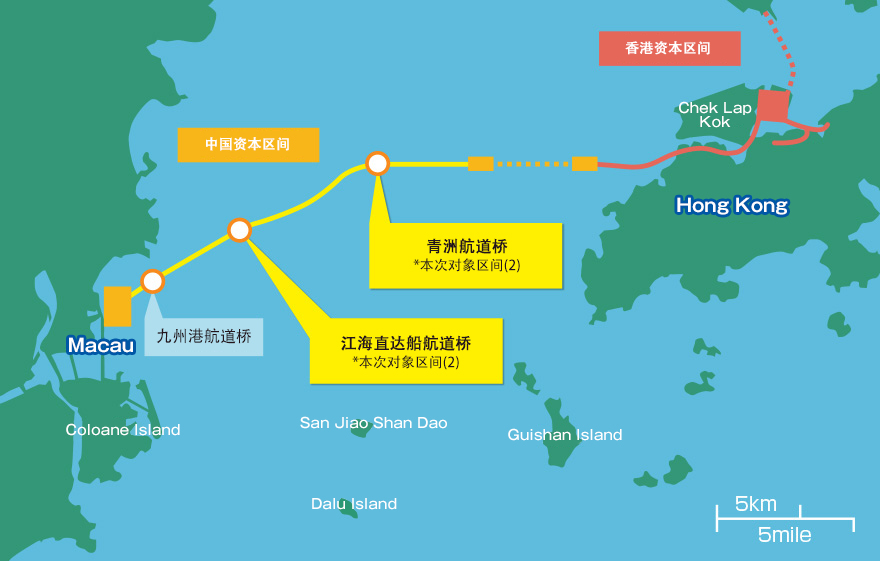

From Chinese capital section to Jiu Zhou Port Vessel Navigation Bridge / Jianghai Direct Vessel Navigation Bridge *Current development section (1) / Qingzhou Vessel Navigation Bridge *Current development section (2) / Hong Kong capital section

至今为止的业绩

吊桥（中心跨度TOP10与选用本公司材料的实际业绩）

排位 桥名 中心跨度／m 国名 完工年份 选用本公司材料的实际业绩
1 明石海峡大桥 1,991 日本 1998 Circle
2 舟山西候门大桥 1,650 中国 2009 Circle
3 大贝尔特东大桥 1,624 丹麦 1998
4 伊兹米特湾跨海大桥 1,550 土耳其 2016 Circle
5 李舜臣大桥 1,545 韩国 2013
6 润扬长江公路大桥 1,490 中国 2005 Circle
7 南京长江第四大桥 1,418 中国 2012
8 亨伯大桥 1,410 英国 1981
9 第三博斯普鲁斯海峡大桥 1,408 土耳其 2016 (scheduled)
10 江阴长江大桥 1,385 中国 1999 Circle

斜长桥（中心跨度TOP10与选用本公司材料的实际业绩）

排位 桥名 中心跨度／m 国名 完工年份 选用本公司材料的实际业绩
1 俄罗斯岛联络桥 1,104 俄罗斯 2012 Circle
2 苏通长江公路大桥 1,088 中国 2008
3 昂船洲大桥 1,018 中国 2009 Circle
4 鄂东长江大桥 926 中国 2010 Circle
5 多多罗大桥 890 日本 1999 Circle
6 诺曼底大桥 856 法国 1995
7 九江长江公路大桥 818 中国 2013
8 荆岳长江公路大桥 816 中国 2010 Circle
9 仁川国际机场第二联络桥 800 韩国 2009 Circle
10 金角湾大桥 737 俄罗斯 2012
